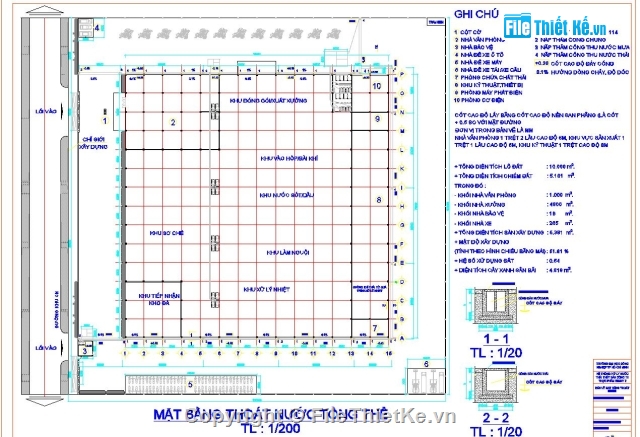

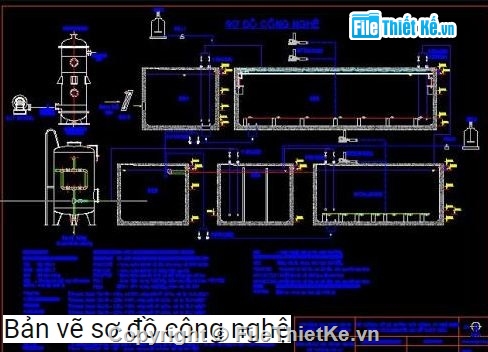

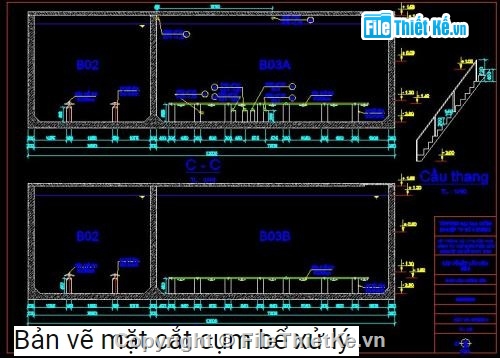

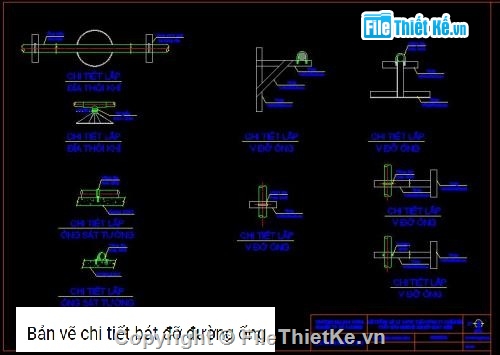

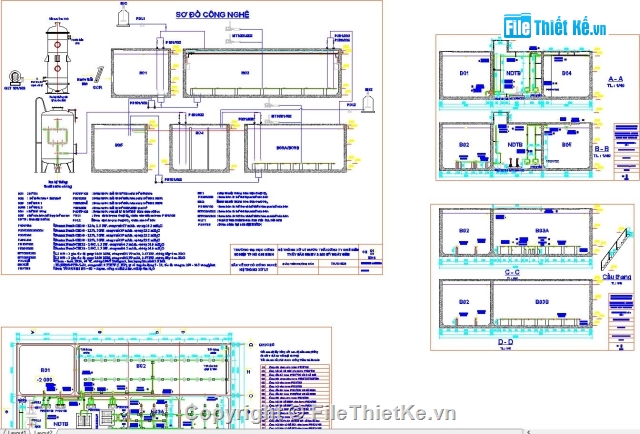

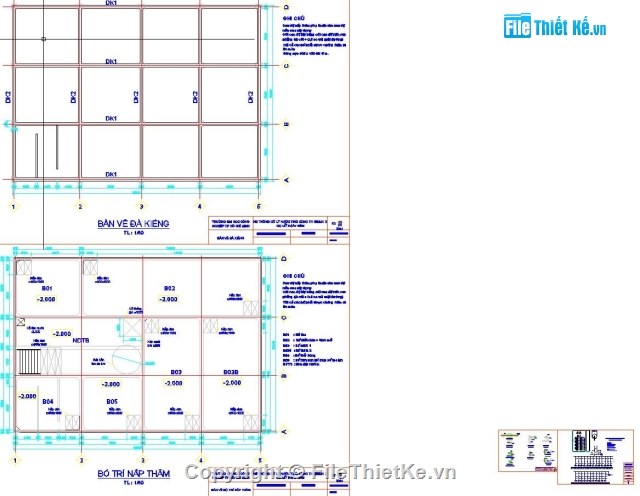

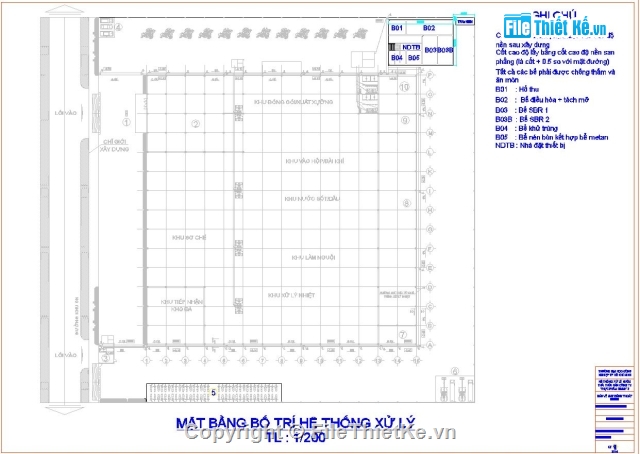

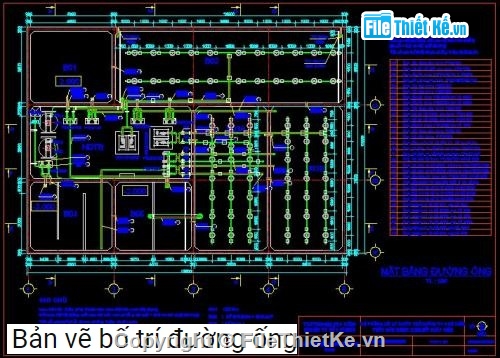

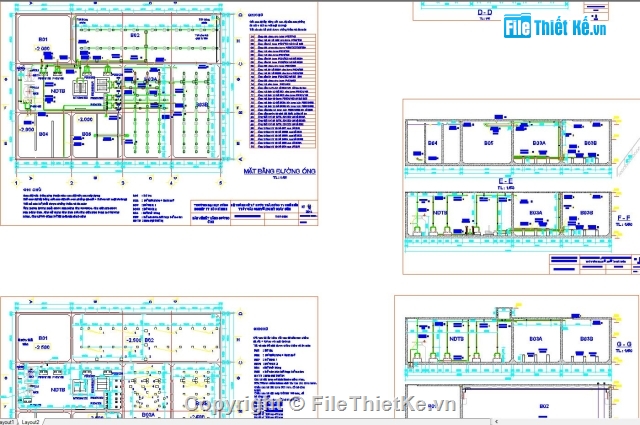

Nước thải được dẫn từ 2 bên của xưởng sản xuất về hệ thống xử lý bằng hệ thống cống thoát chung (cùng với vệ thống thoát nước mưa), cống thoát chung rông 500 mm độ sâu thùy theo vị trí của cống thoát nước (ngăn thoát nước mưa và ngăn thoát nước thải được ngăn bởi tường gạch thẻ 50 mm). Sau khi nước thải đi dọc hai bên xưởng sản xuất thì nước thải được dẫn bằng cống dẫn 500 mm với độ dốc 1%. Nước thải được dẫn về hố thu (20 m bố trí một cống thăm 500×500 mm). Trước khi nước thải vào hố thu trong hệ thống cống dẫn nước thải được thiết kế thiết bị lược rác tinh thu rác từ động. Kích thước của khe nhỏ của thiết bị lược rác tự động là 5 mm.
