Chi tiết kết cấu dầm cầu trục nhà xưởng tải trọng 5 T, vượt nhịp 40m.
Thông số thiết kế:
- Tải trọng nâng cầu trục: 5T
- Nhịp cầu trục: 40m
- Chiều cao thông thủy cầu trục: 6.5m
- Tiết diện dầm cầu trục: H650x250x10x14
- Bộ giằng dọc: 2U250x100x6
- Bộ giằng chéo: L50x4
Bản vẽ Upload bao gồm:

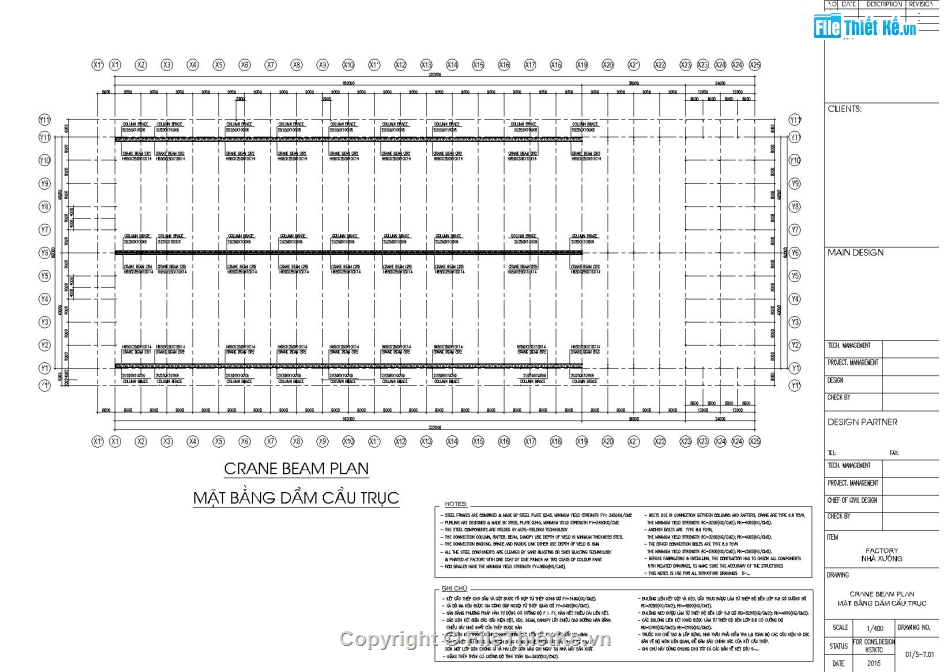

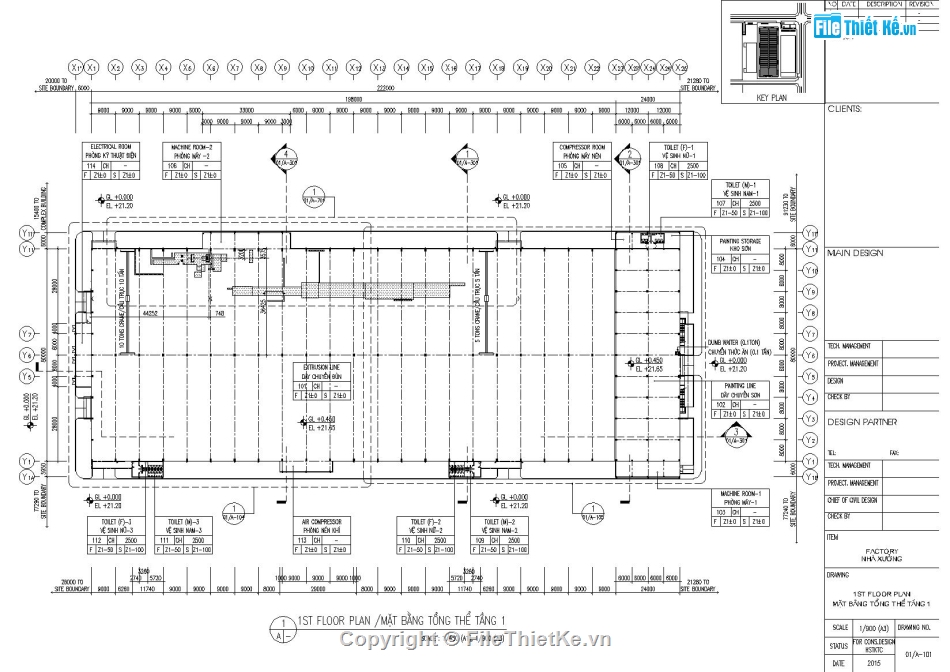

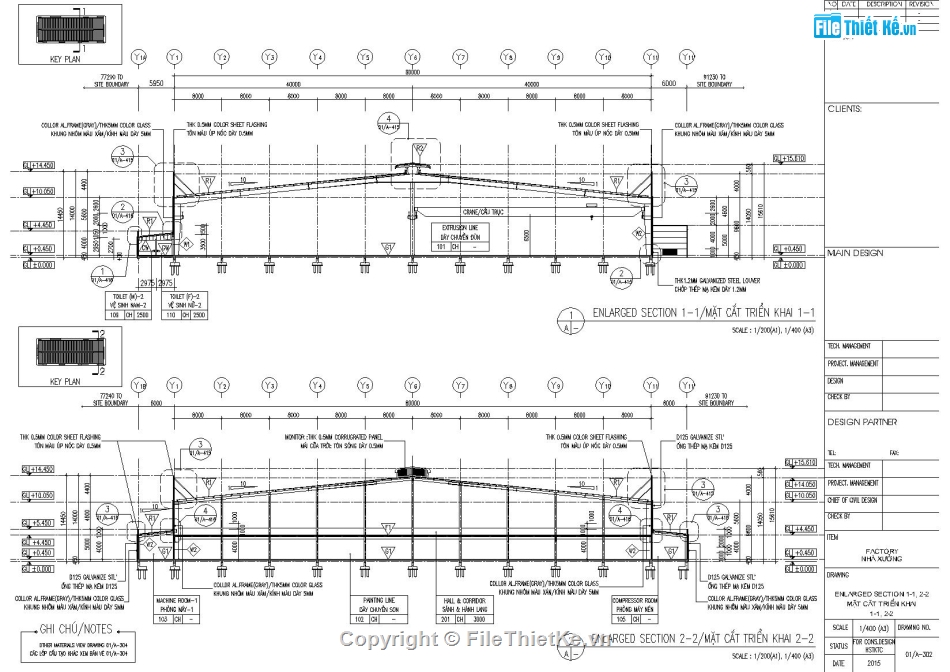

- Mặt bằng bố trí cầu trục, mặt cắt bố trí cầu trục

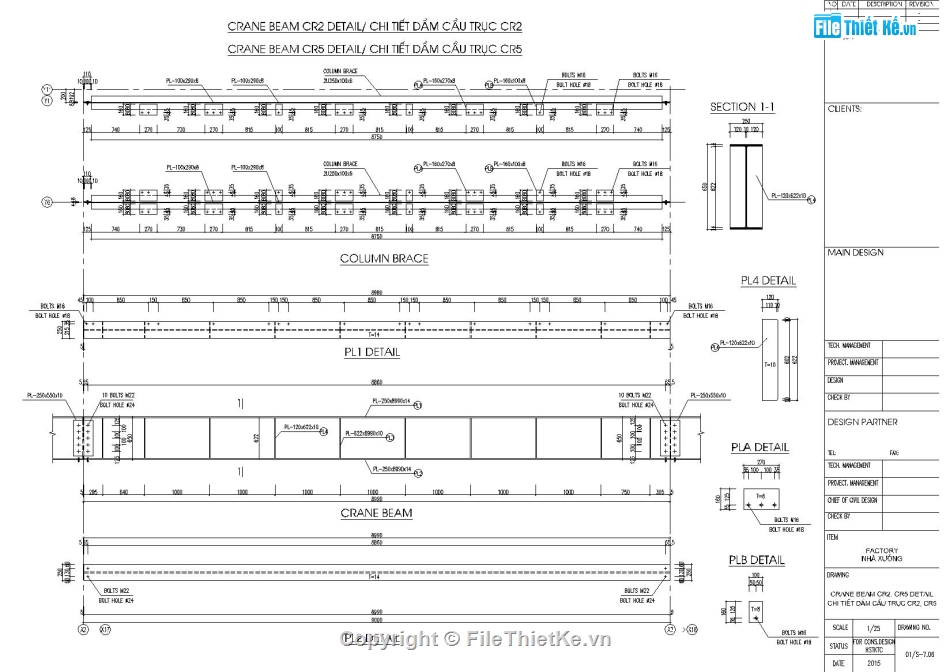

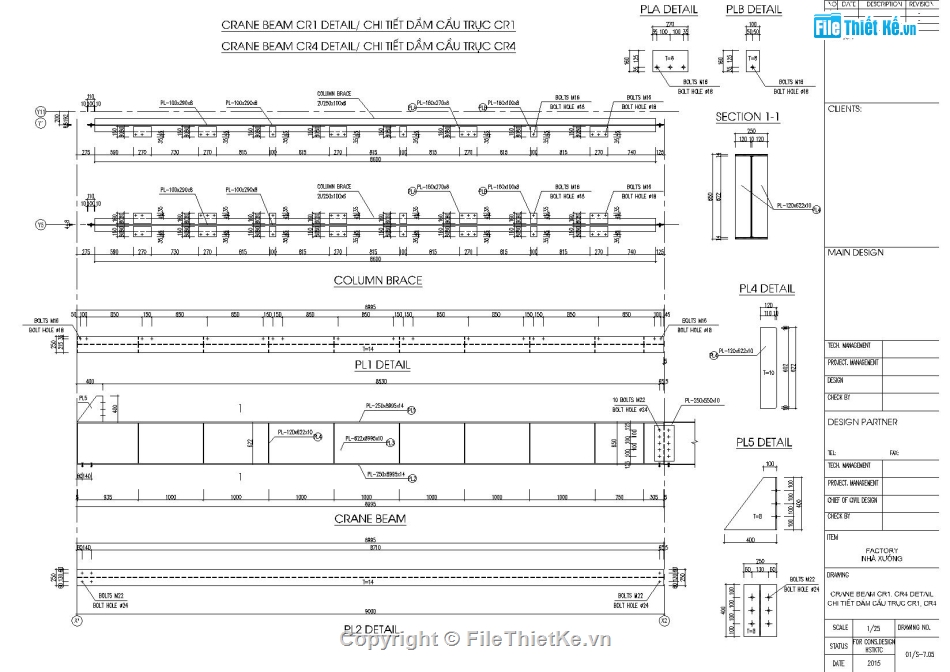

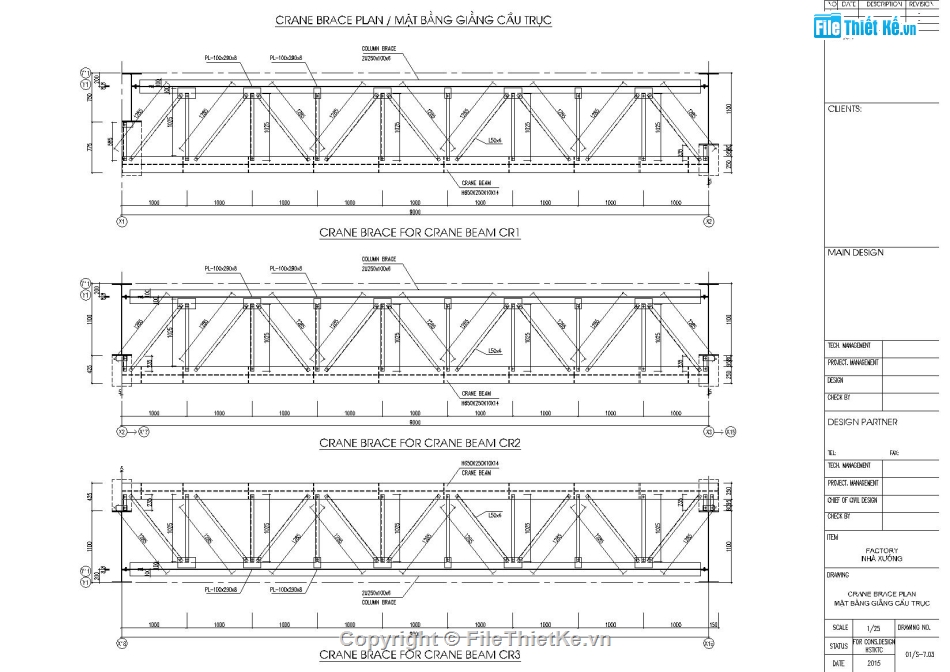

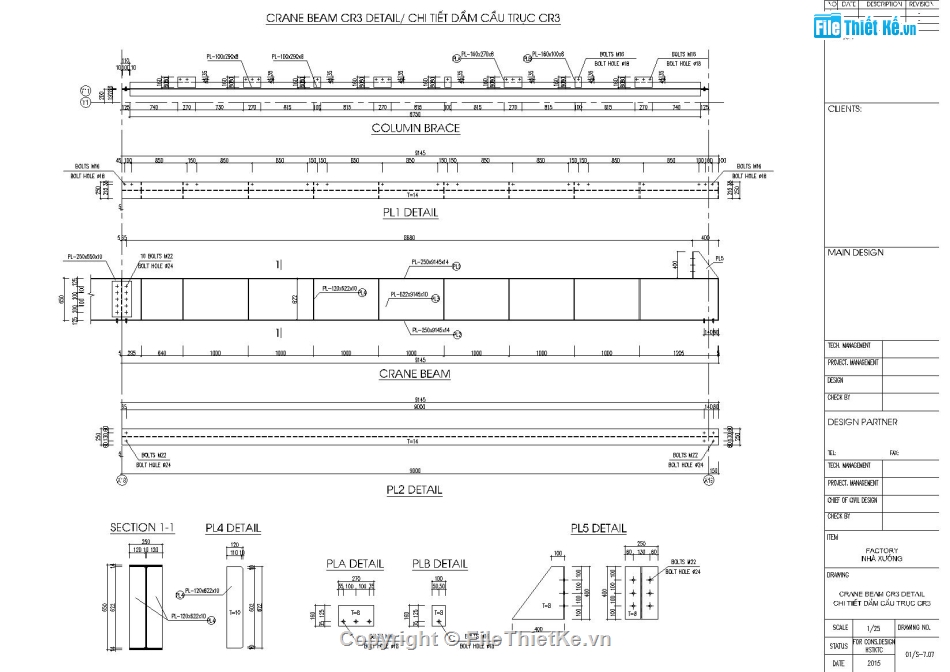

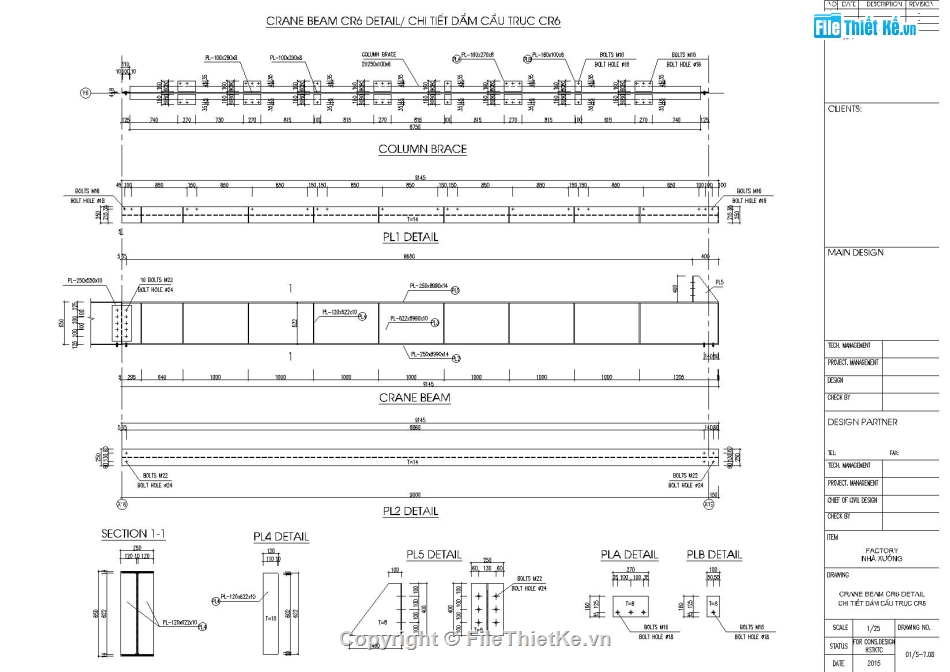

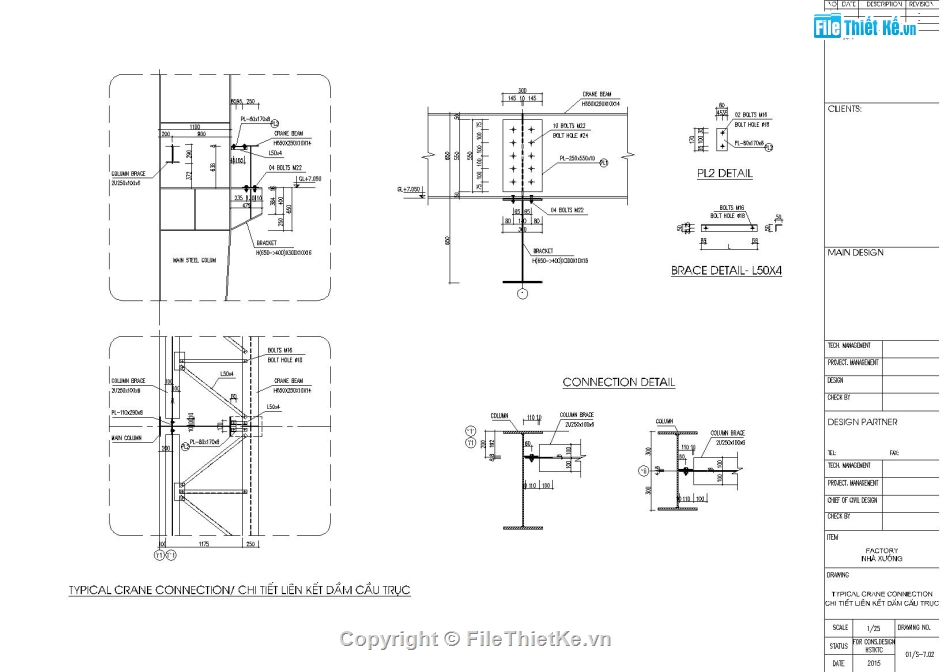

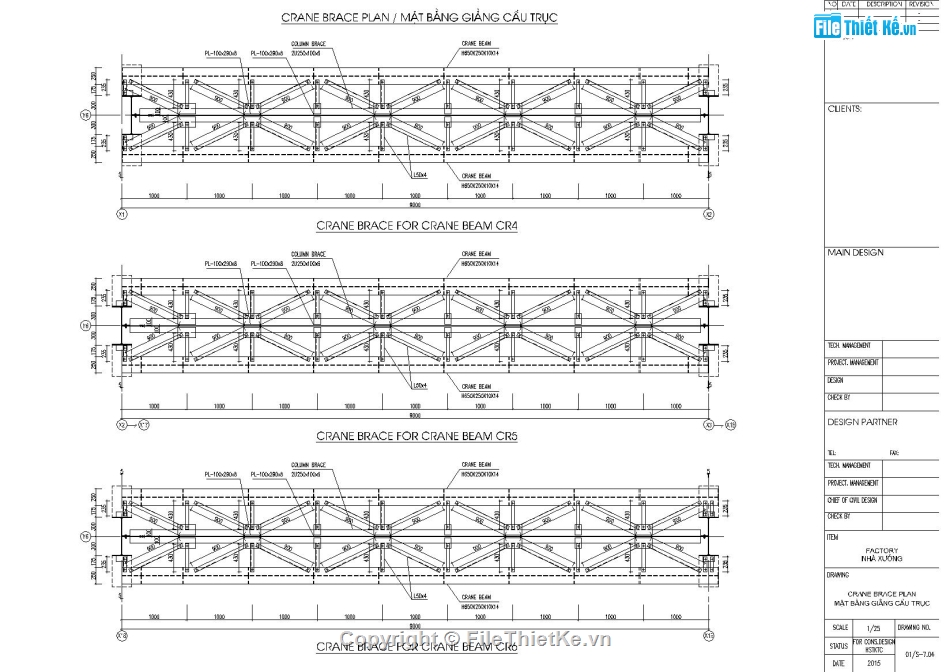

- Bản vẽ chi tiết kết cấu dầm cầu trục đầy đủ: Thiết kế dầm, thiết kế hệ giằng
Nguồn: Filethietke.vn
