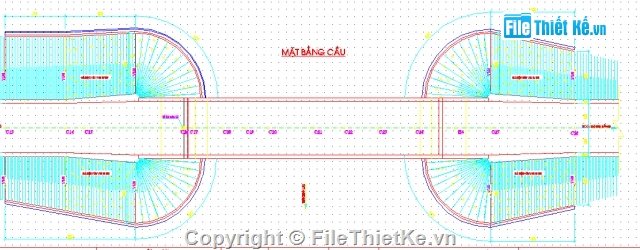

- Phạm vi thiết kế: cầu thuộc km9 + 381.26
- Cầu thuộc huyện Pỏc Năm, tỉnh Bắc Kạn, cầu được xõy dựng trờn đoạn chỉnh tuyến, mở mới và đi sỏt
3.2 Tiờu chuẩn kĩ thuật
- Cầu vĩnh cửu bằng BTCT và BTCT DƯL
- Bề rộng cầu Bc= 7+ 2x0.5 = 8(m)
- Tải trọng thiết kế : H30- XB80 ( 22TCN 18- 79)
- Cầu thiết kế khụng thụng thuyền, cú cõy trụi.
- Tần suất thủy văn là 2%
3.3. Phương ỏn kết cấu
a. Kết cấu phần trờn

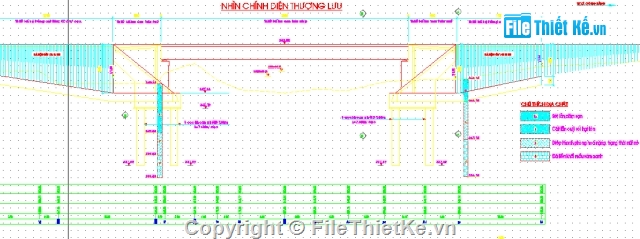

- Cầu gồm một nhịp dầm BTCT DUL L= 33m
- Tổng chiều dài toàn cầu là 74.90m
- Mặt cắt ngang gồm 4 dầm bằng BTCT DUL chiều dài L=33m, h= 1.65m
- Cự ly dầm a= 2.1m, bản mặt cầu dày 20cm
- Lớp phủ mặt cầu bằng BTN dầy 7cm trờn lớp phũng nước mặt cầu
- Gối cầu dựng gối cao su nhập ngoại
b. Kết cấu phần dưới

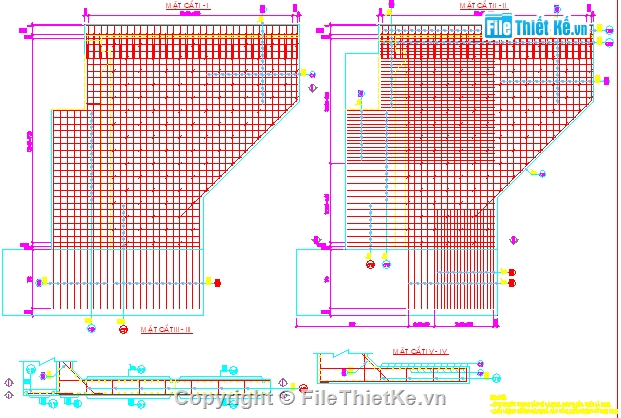

- Mố M1 và M2 bằng BTCT, múng đặt trờn hệ cọc khoan nhồi D= 1m
_- Chiều sõu cọc khoan nhồi là dự kiến, khi thi cụng căn cứ vào địa chất thực tế để quyết định chiều sõu cọc khoan nhồi
c. Đường đầu cầu
- Chõn khay tứ nún và gia cố mỏi ta luy đường đầu cầu bằng đỏ hộc xõy vữa xi măng 10 MPa
3.4. Biện pháp thi công tổng quát
Thi công mố:
- Phát quang mặt bằng công trường, định vị vị trí mố, vị trí cọc.
- Khoan cọc khoan nhồi đến cao độ thiết kế. Vệ sinh lỗ khoan, hạ lồng thép, đổ bê tông cọc khoan nhồi.
- Đào hố móng bằng máy đào kết hợp thủ công, đập đầu cọc khoan nhồi, vệ sinh hố móng.
- Rải lớp bê tông đệm móng fc’=10MPa dày 10cm tạo phẳng.
- Lắp đặt cốt thép, ván khuôn, thanh chống đổ bê tông bệ móng.
- Khi bê tông móng mố đạt 80% cường độ, đắp đất đến cao độ đỉnh bệ móng, lắp đặt đà giáo ván khuôn đổ bê tông tường thân, tuờng cánh.
