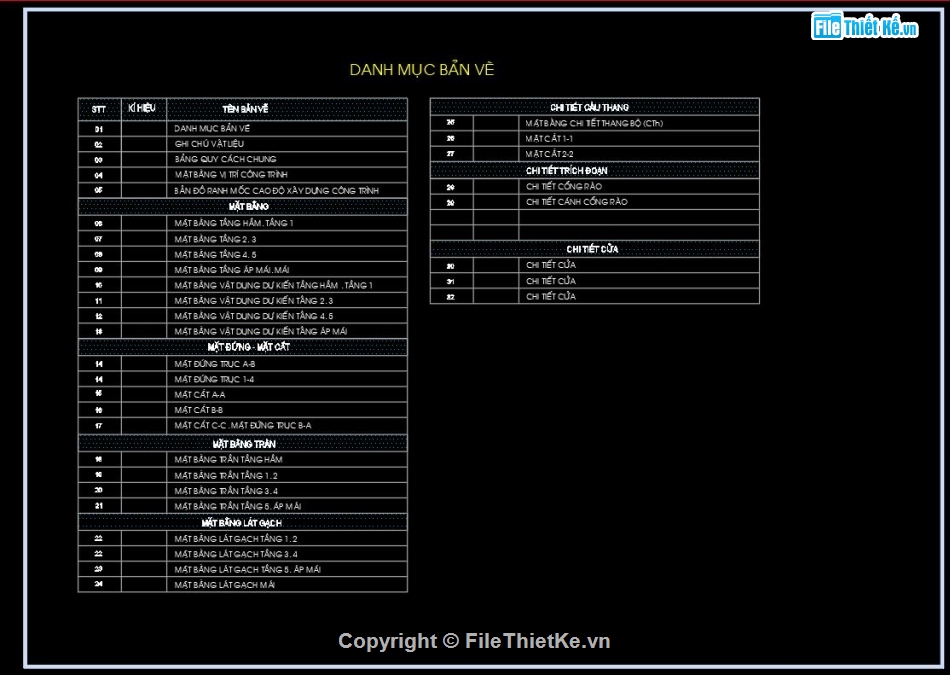

Các hạng mục chính được thể hiện trong bản vẽ kỹ thuật:
-
Kiến trúc
- Mặt bằng tổng thể và vị trí dự án
- mặt bằng các tầng

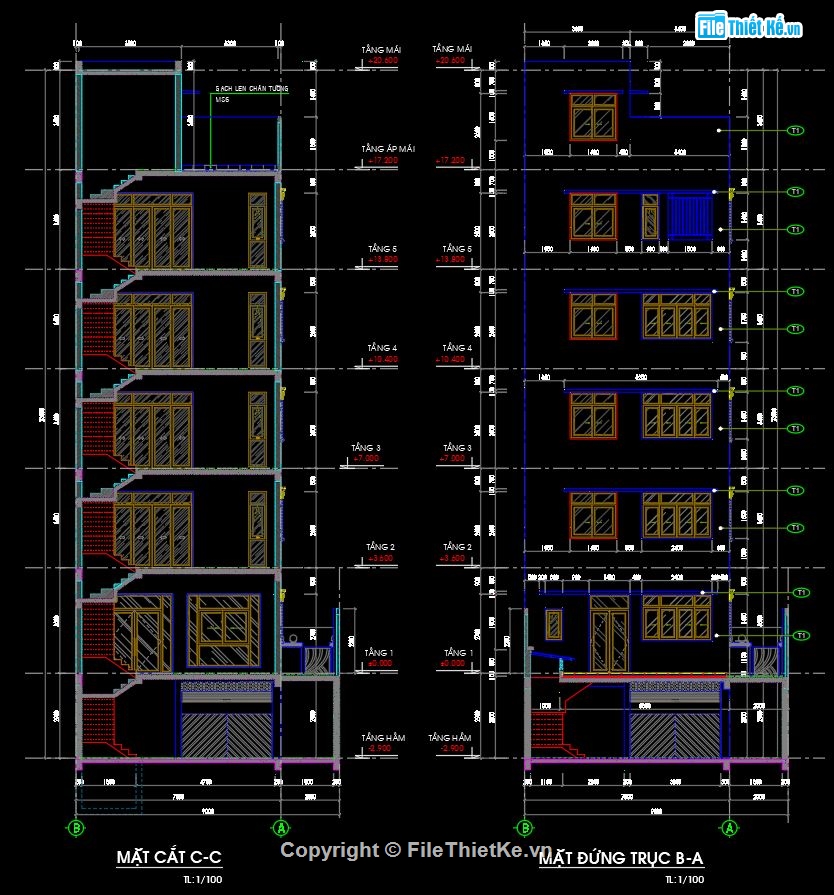

- mặt đứng

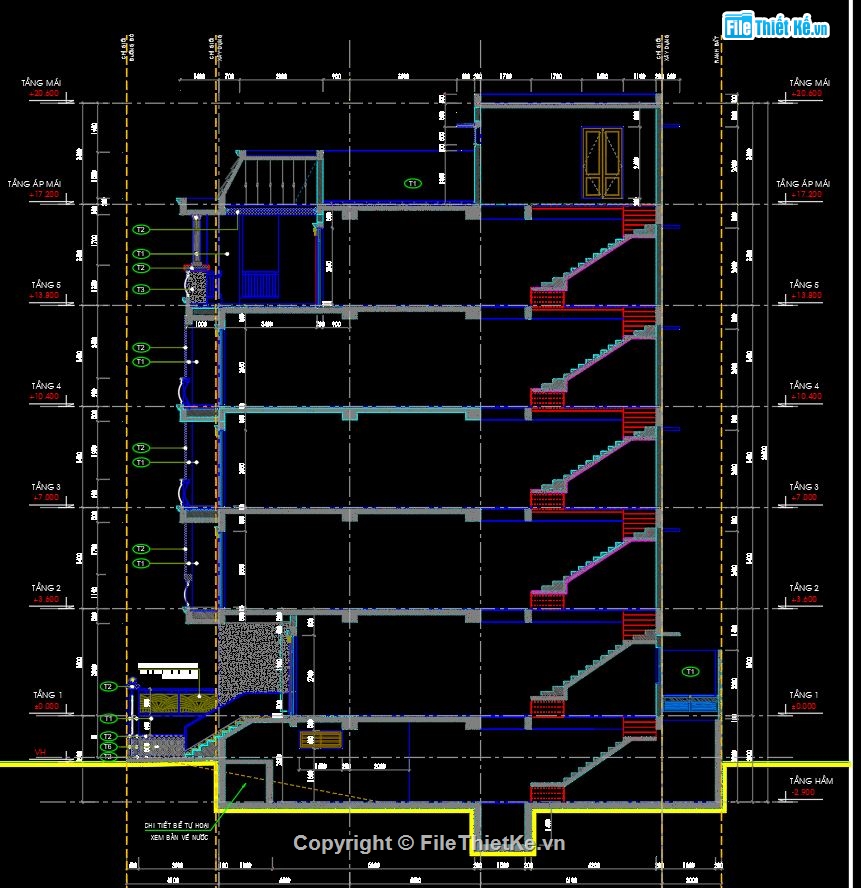

- mặt cắt

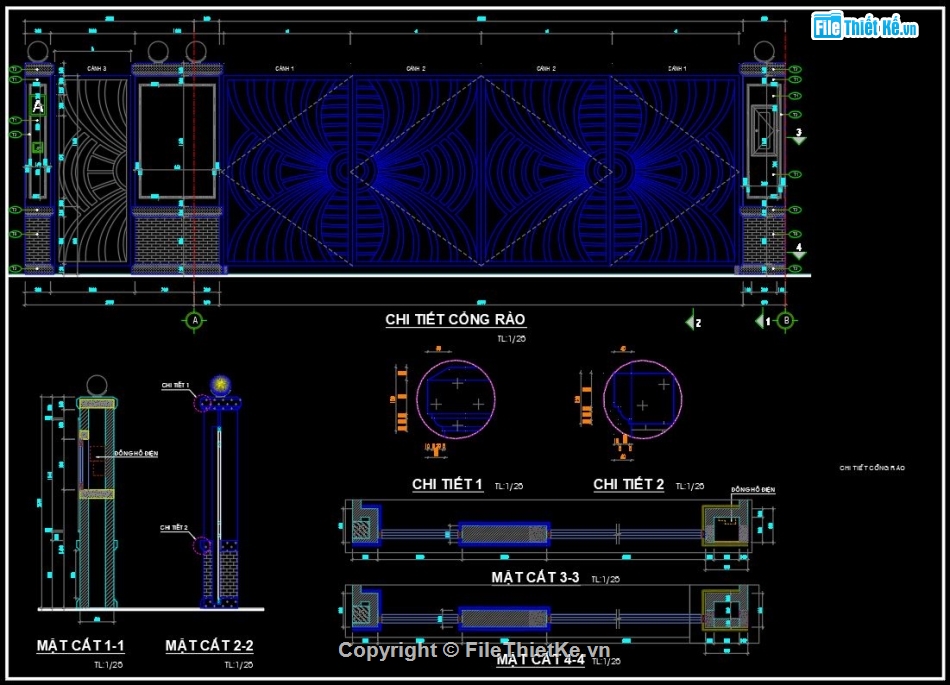

- chi tiết kiến trúc : cầu thang, lan can, cổng hàng rào, cửa đi cửa sổ
-

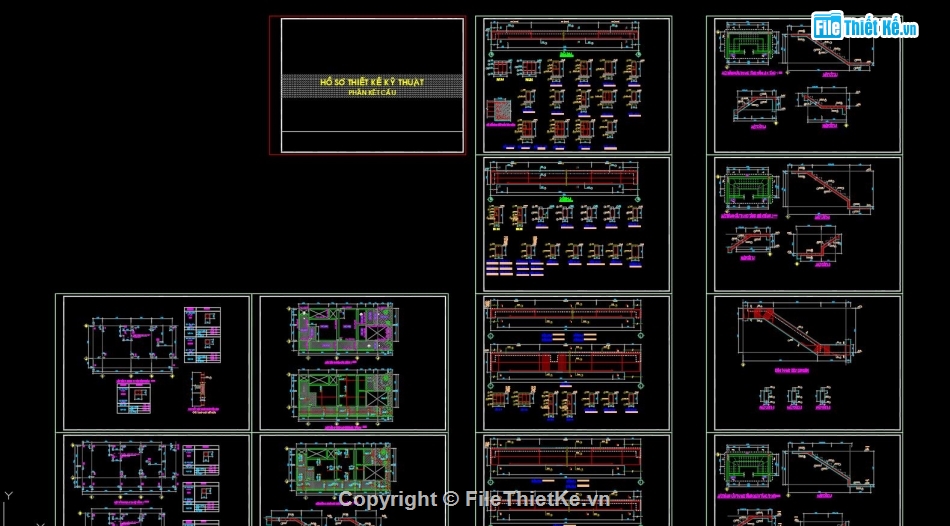

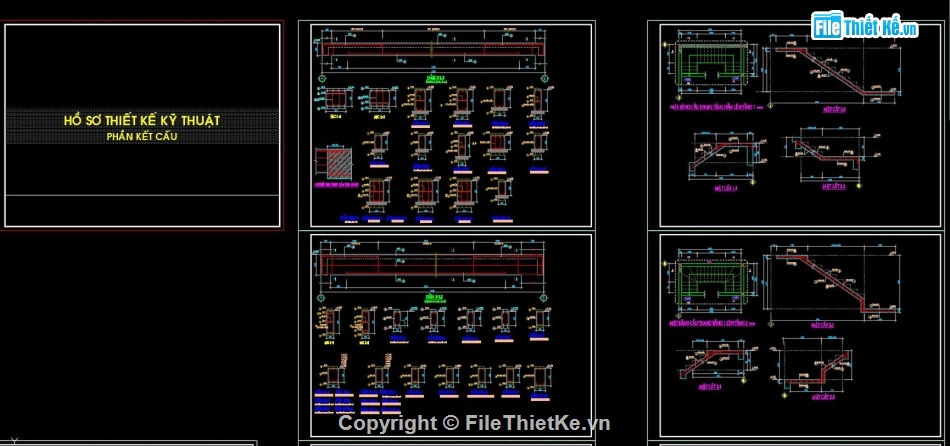

Kết cấu
-
Mặt bằng cấu kiện những tầng và mái
-
Chi tiết cắt, sàn, dầm và mái
-
Chi tiết cầu thang
-
Mặt bằng lanh tô những tầng
-

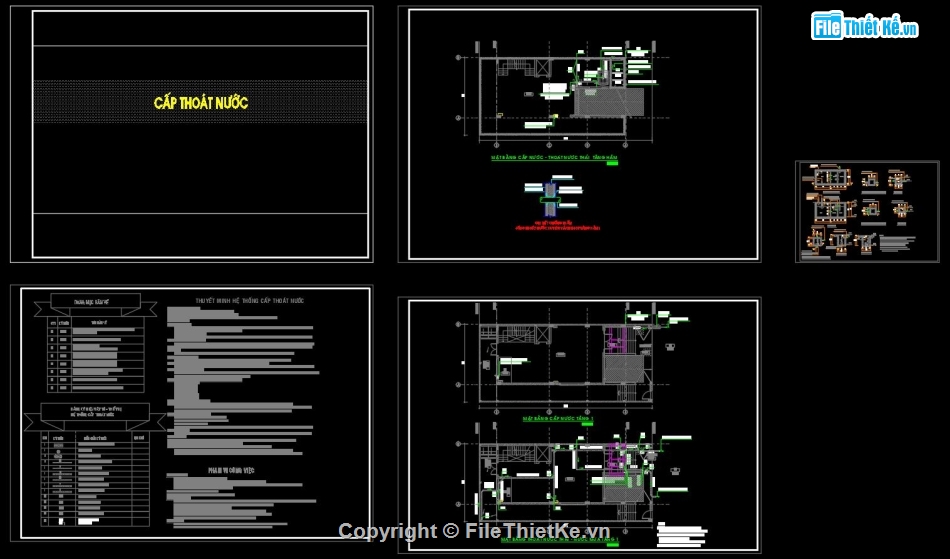

Thiết kế Cấp thoát nước
- Sơ đồ hệ thống nước
- Hệ thống cấp thoát nước và thiết bị vệ sinh
-

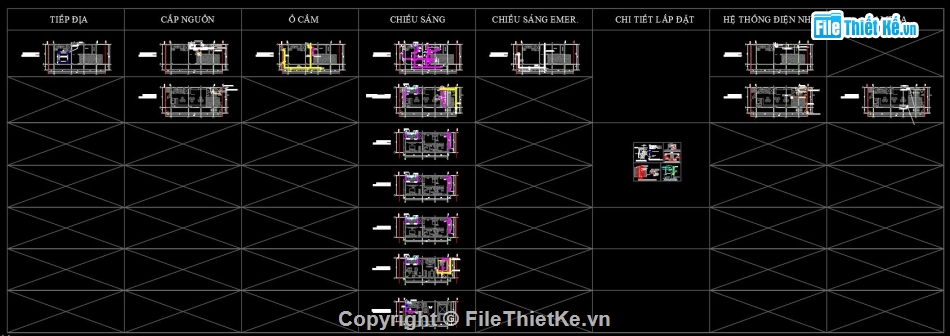

Thiết kế cơ diện
- Sơ đồ hệ thống điện
- Mặt bằng hệ thống điện các tầng
- Hệ thống thông gió và điều hoà không khí
- Hệ thống điện và mạch điện
- Hệ thống chiếu sáng
- Hệ thống báo động chống sét, camera quan sát, báo cháy
