Bản vẽ BT 3 tầng 6x18.9m bao gồm:

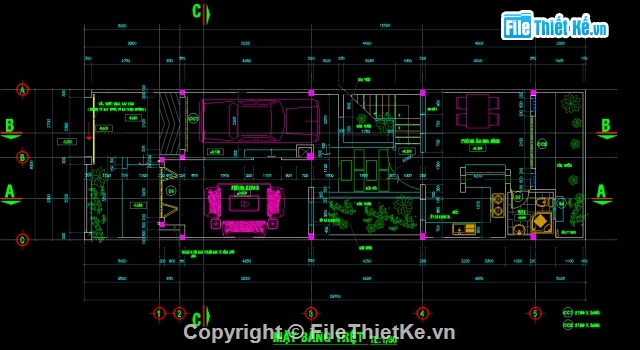

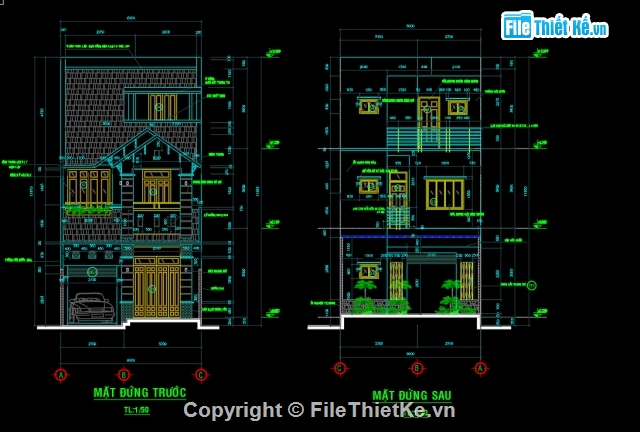

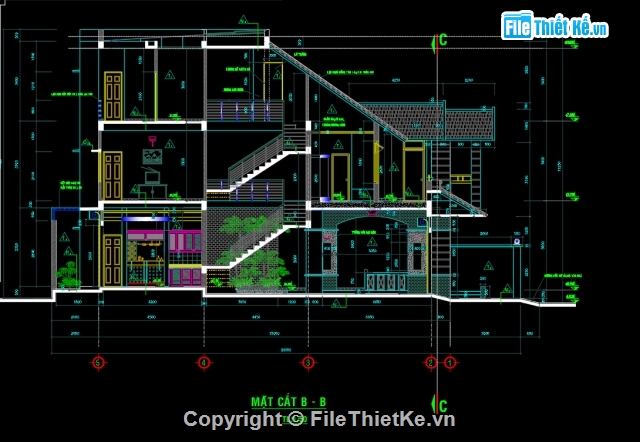

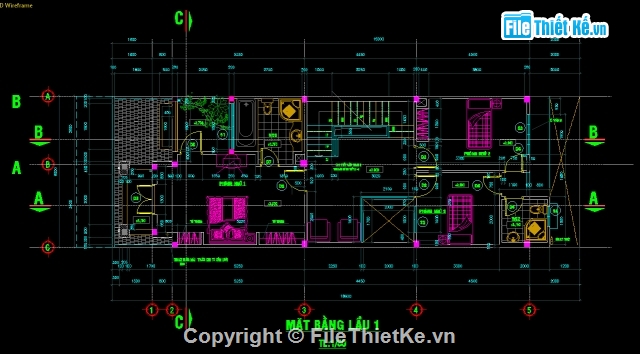

Phần kiến trúc: Bao gồm rất nhiều những bản vẽ chi tiết từ tổng thể cho tới mặt đứng, mặt bằng, cầu thang, cửa đi, Wc…

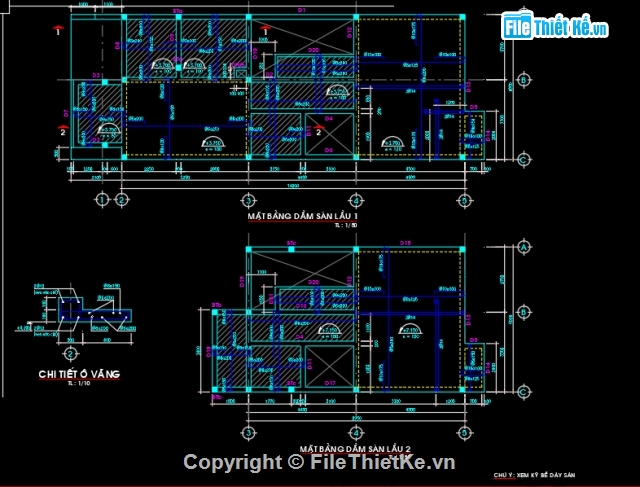

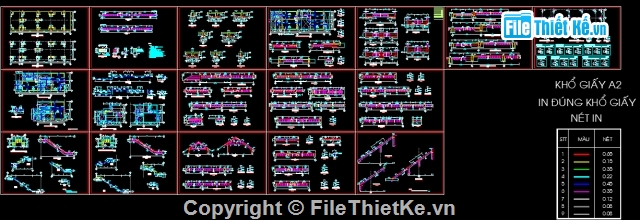

• Phần kết cấu: Bao gồm các bản vẽ mặt bằng từ tầng trệt cho tới các tầng lầu, bản vẽ dầm, móng, mái…

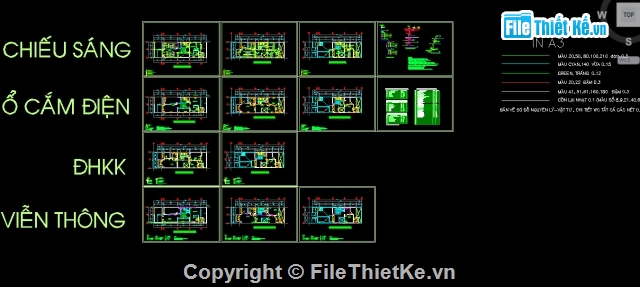

• Phần điện: Bao gồm mặt bằng và sơ đồ nguyên lý cấp điện của các lầu, sơ đồ hệ thống cáp điện thoại, sơ đồ hệ thống Anten truyền hình, bảng thống kê vật liệu…

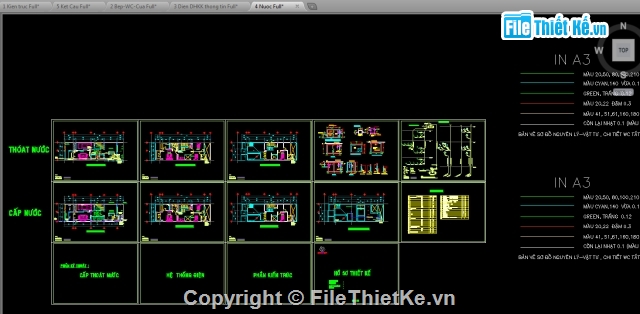

•Phần nước: Bao gồm bản vẽ mặt bằng, bản vẽ sơ đồ không gian cấp và thoát nước các tầng cùng hệ thống hứng nước mưa, bảng thống kê vật tư nước…

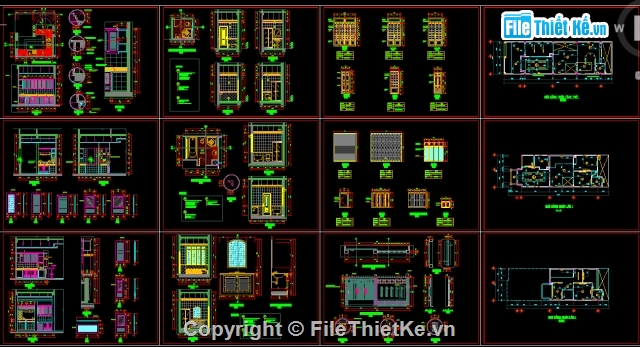

•Bếp -WC - cửa đầy đủ chi tiết

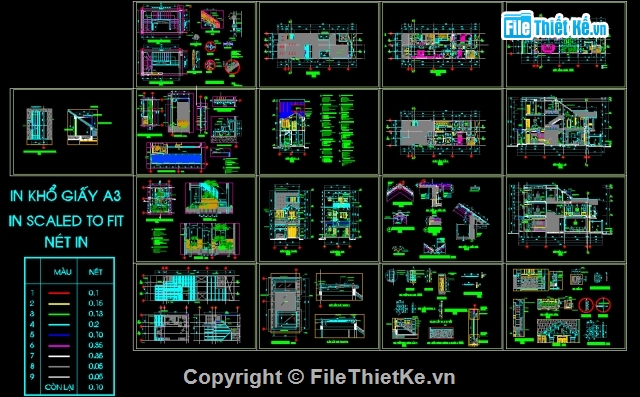

Dưới đây là một số hình ảnh trong tập bản vẽ đầy đủ các hạng mục:
Nguồn: Filethietke.vn
