file hồ sơ thiết kế bản vẽ thi công nhà phố, nhà vườn 2 tầng kích thước 9x13m bao gồm:

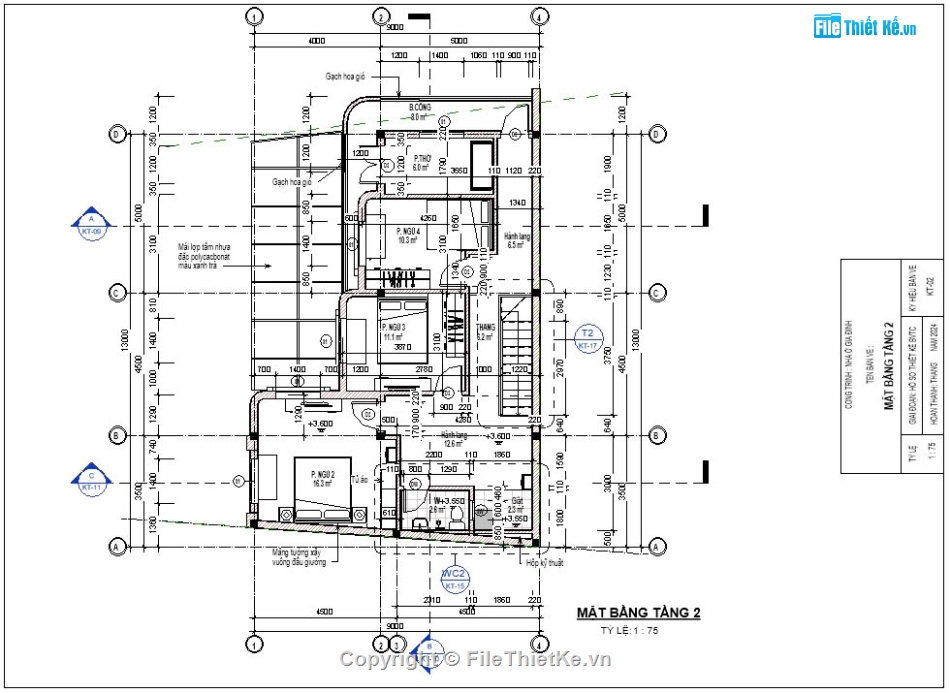

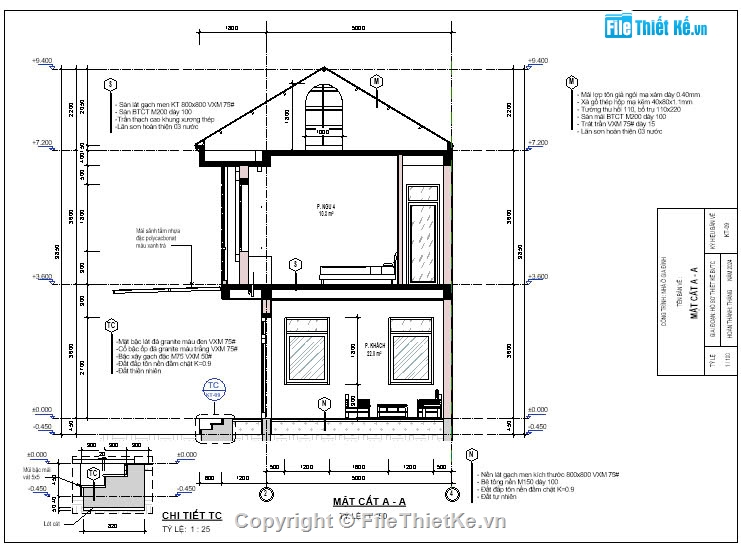

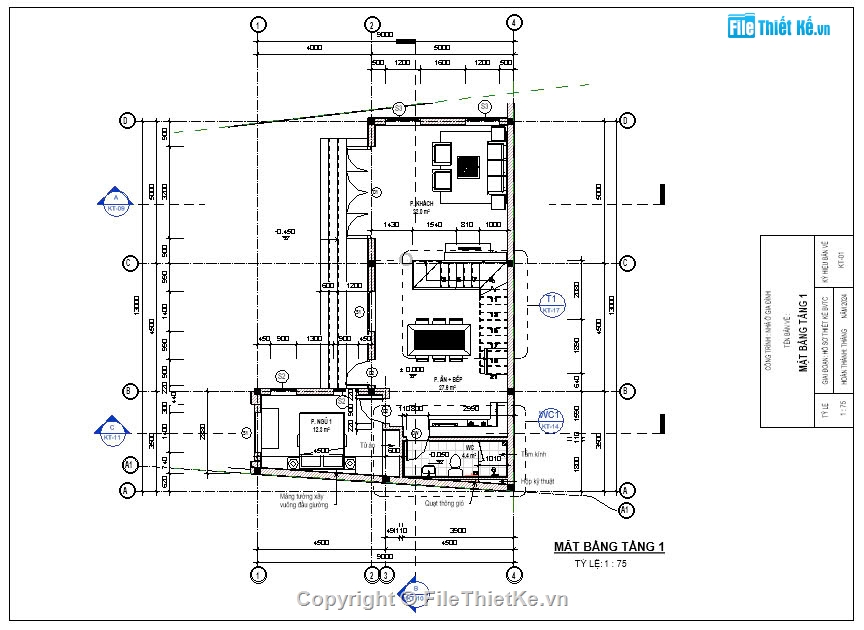

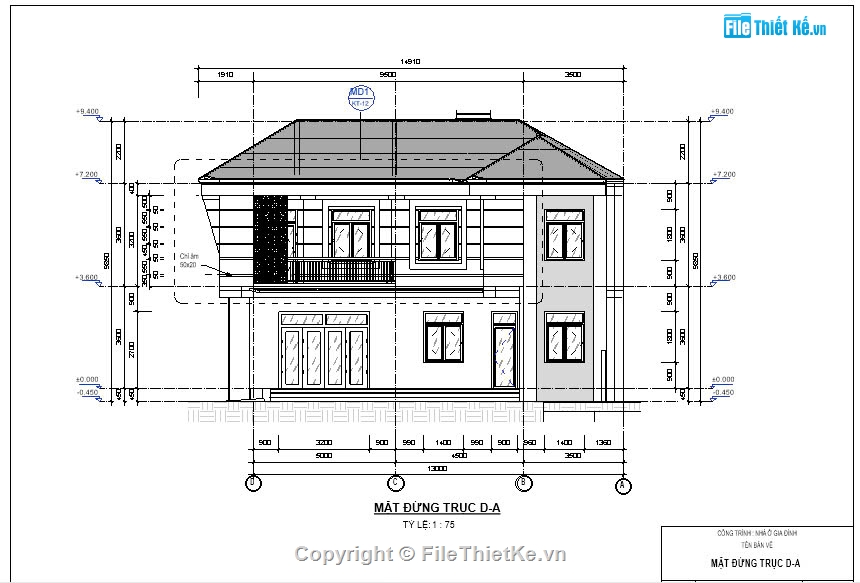

-file revit phần kiến trúc bao gồm mặt bằng bố trí công năng, mặt cắt chi tiết, chi tiết kiến trúc: tầng 1 bố trí gồm 1 phòng khách, 1 phòng ngủ, bếp + ăn, cầu thang, nhà vệ sinh chung; tầng 2 bố trí gồm 2 phòng ngủ, 1 phòng thờ, hiên trước, khu giặt phơi, nhà vệ sinh chung

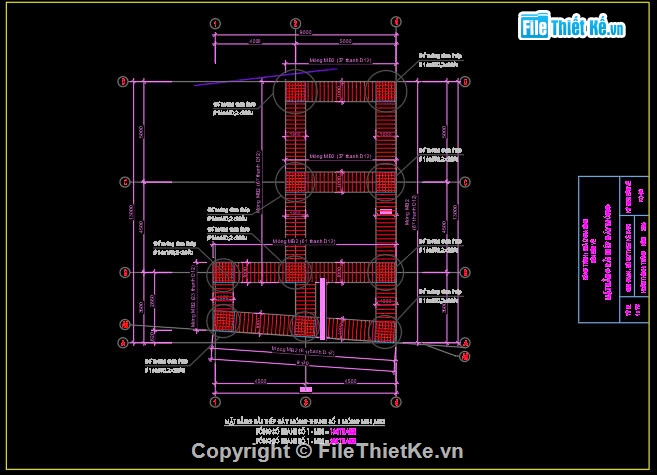

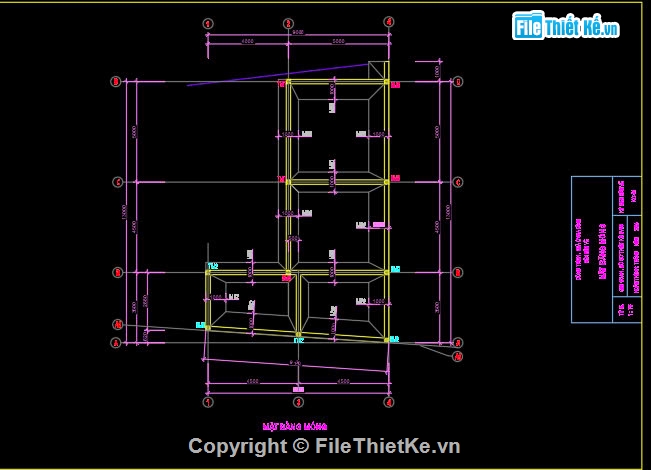

- file autocad phần kết cấu bao gồm mặt bằng móng, chi tiết móng, mặt bằng kết cấu cột, dầm, sàn, cầu thang, chi tiết bố trí thép cấu kiện, bảng thống kê cốt thép toàn bộ công trình

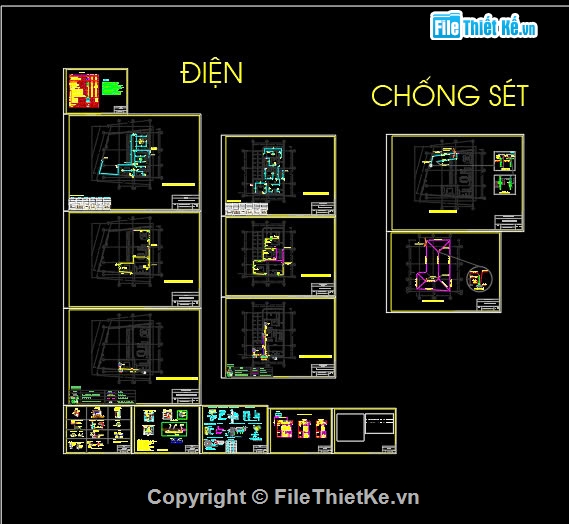

- file autocad phần điên bao gồm mặt bằng bố trí thiết bị điện, chi tiết đấu nối thiết bị, bảng thống kê thiết bị điện
- fiel autocad phần cấp thoát nước bao gồm mặt bằng bố trí thiết vệ sinh, đường ống cấp thoát nước, chi tiết đấu nối thiết bị, bảng thống kê vật tư nước

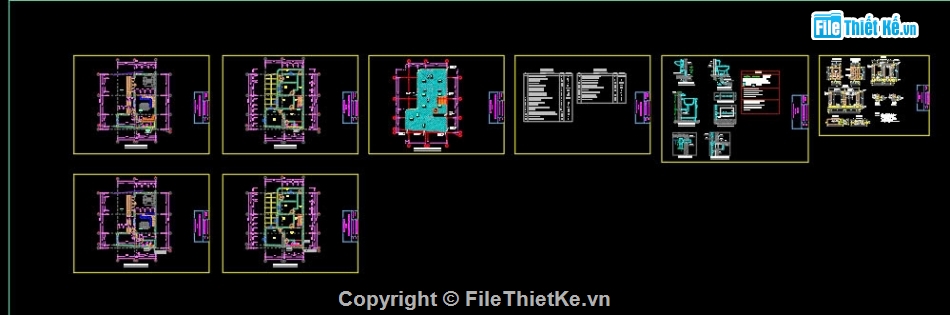

- Tổng số hồ sơ bản vẽ gồm 86 bản trong đó + bản vẽ kiến trúc gồm 39 bản vẽ gồm phối cảnh và bản vẽ kiến trúc
+ bản vẽ kết cấu gồm 25 bản vẽ mặt bằng kết cấu , chi tiết kết cấu, bảng thống kê thép
+ bản vẽ điện gồm 14 bản vẽ mặt bằng bố trí thiết bị điện, bảng thống kê thiết bị
+ bản vẽ cấp thoát nước gồm 8 bản vẽ mặt bằng bố trí thiết bị vệ sinh, đường ống, bảng thống kê thiết bị
* Hồ sơ đã triển khai thi công thực tế
