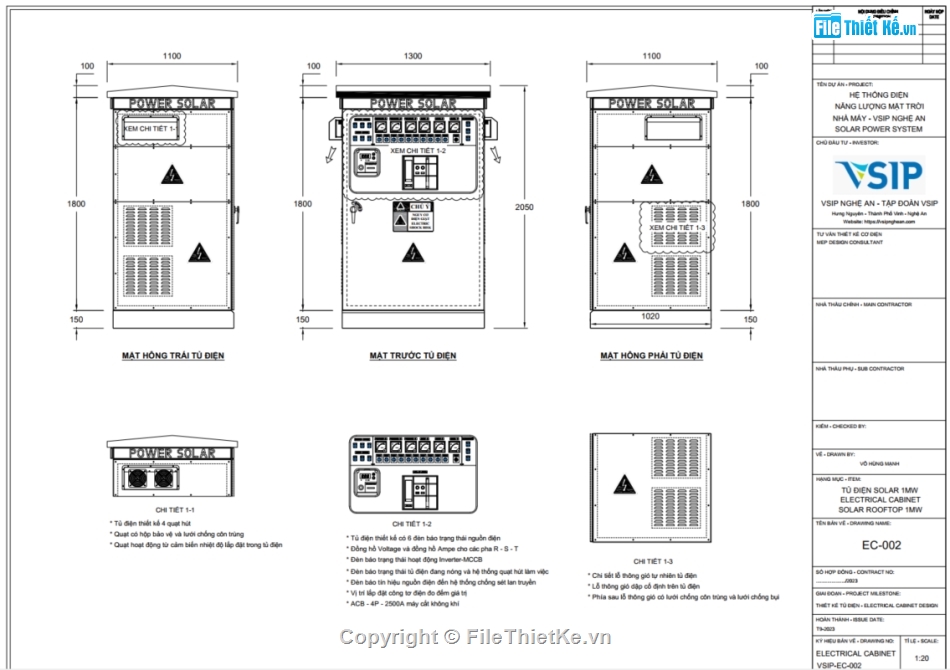

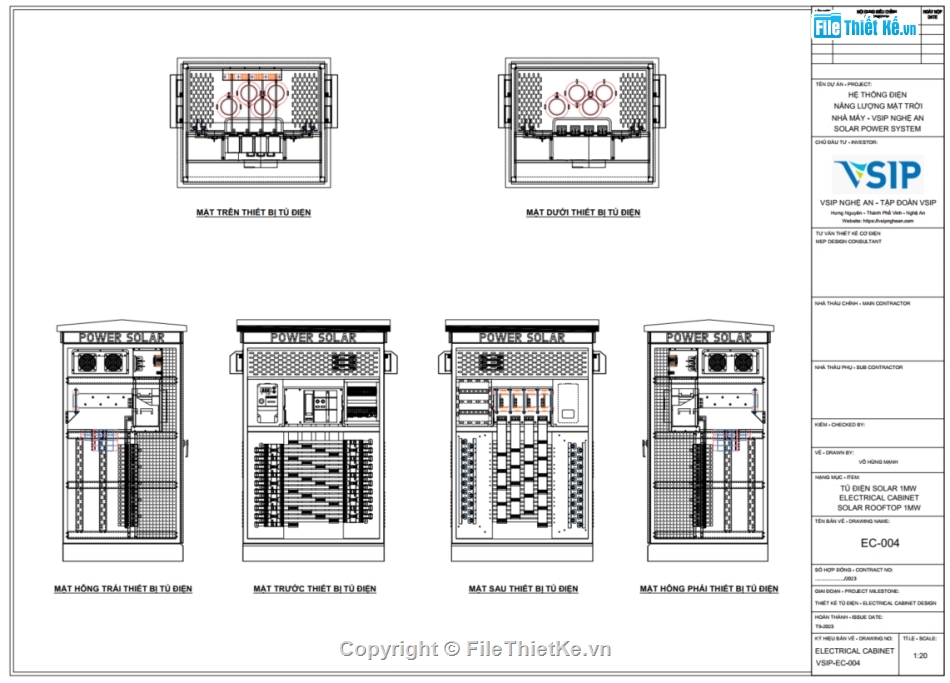

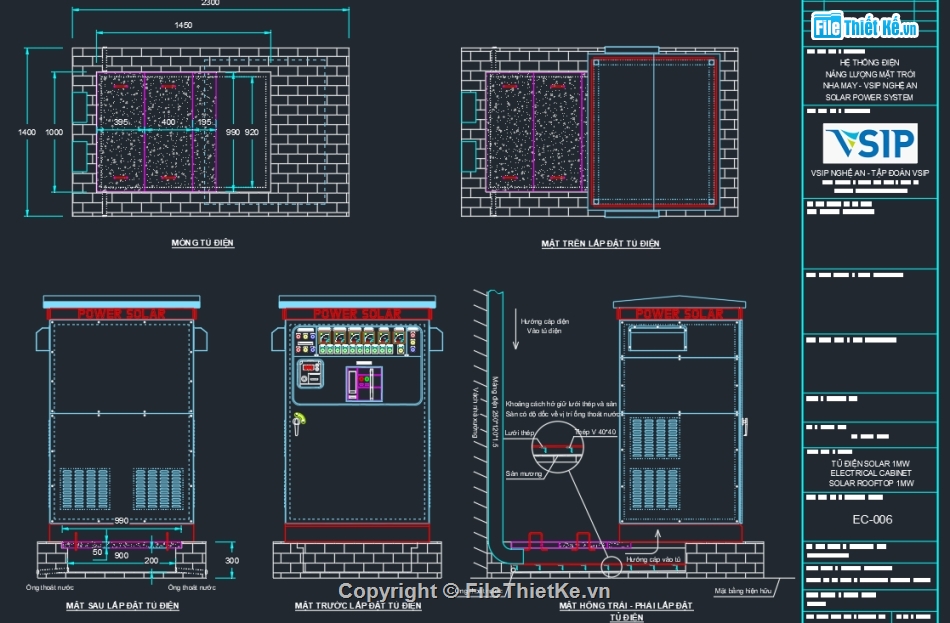

A. Bản vẽ bao gồm:

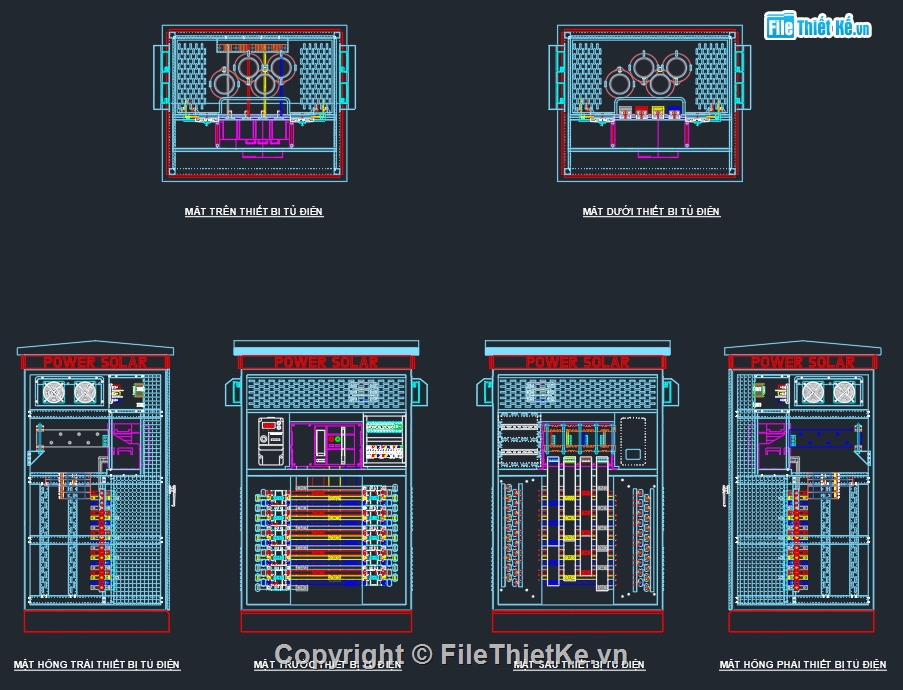

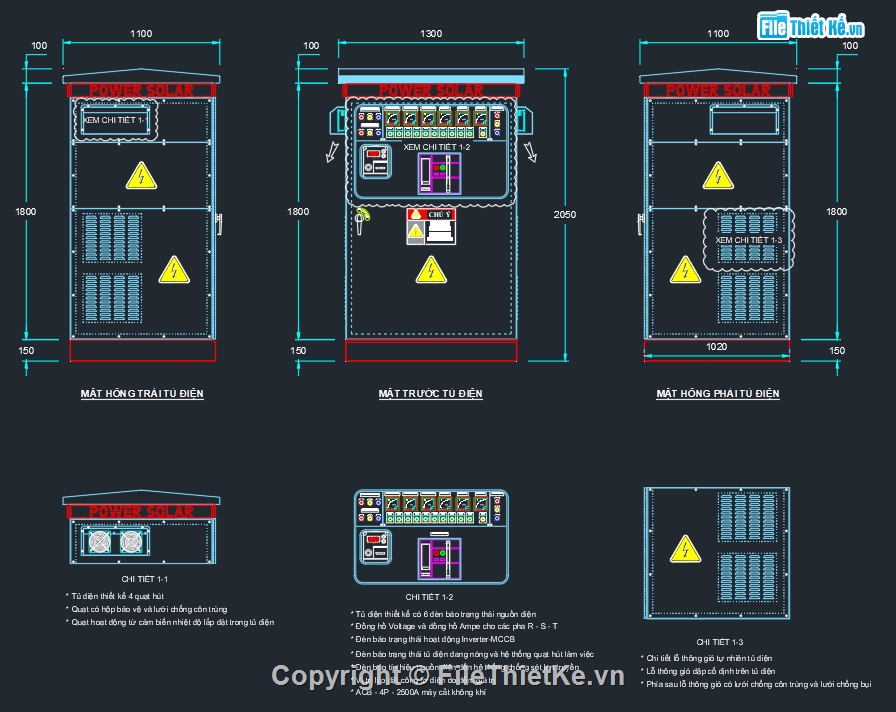

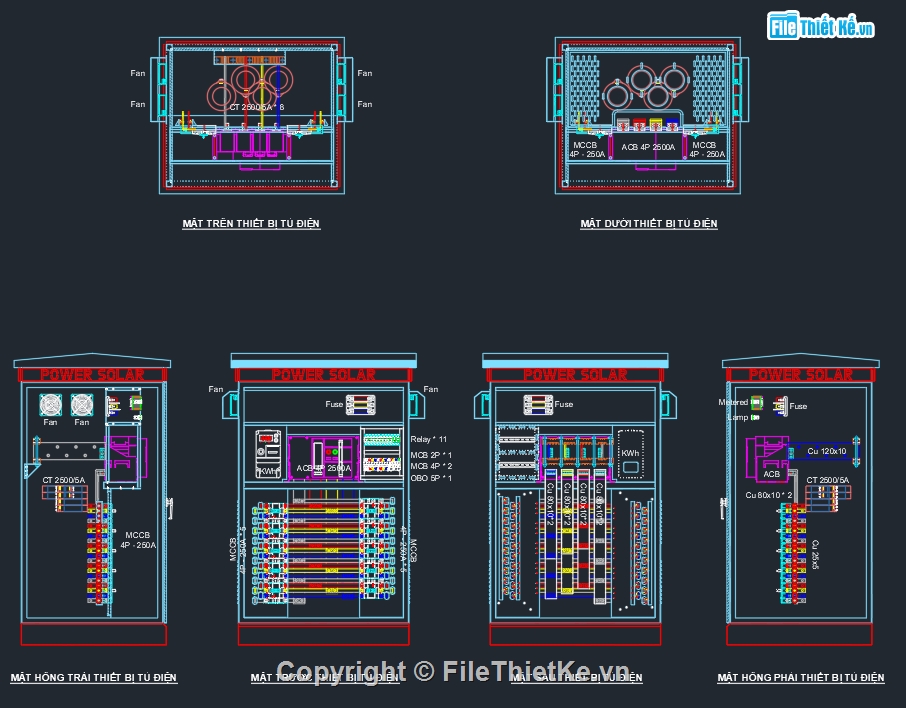

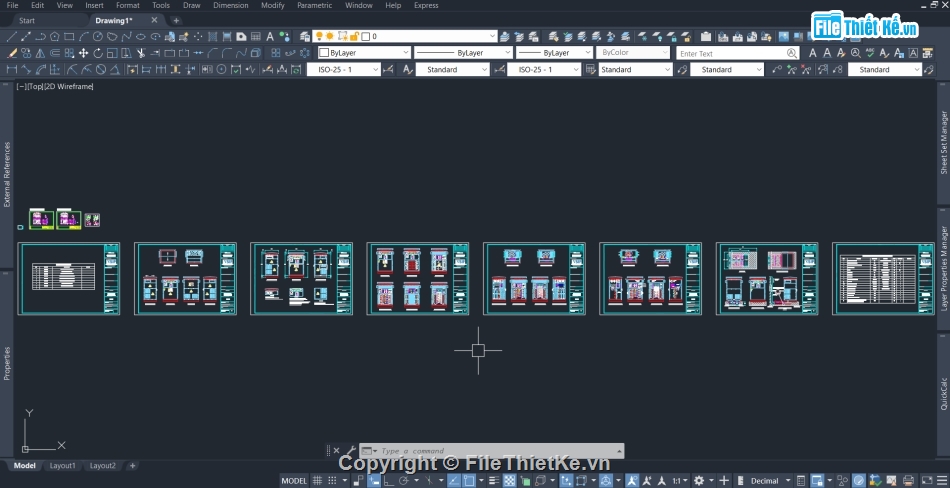

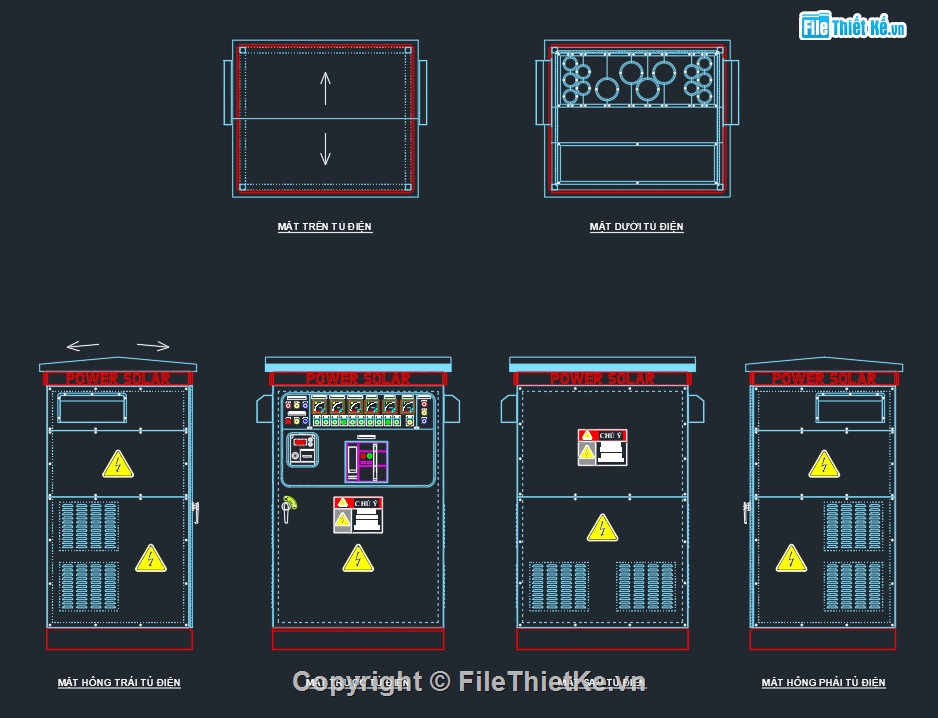

1. Bản vẽ Autocad tủ điện ngoài trời hệ thống điện pin năng lượng mặt trời sử dụng 9 inverter 110kW.
2. Bản vẽ tủ điện File PDF.

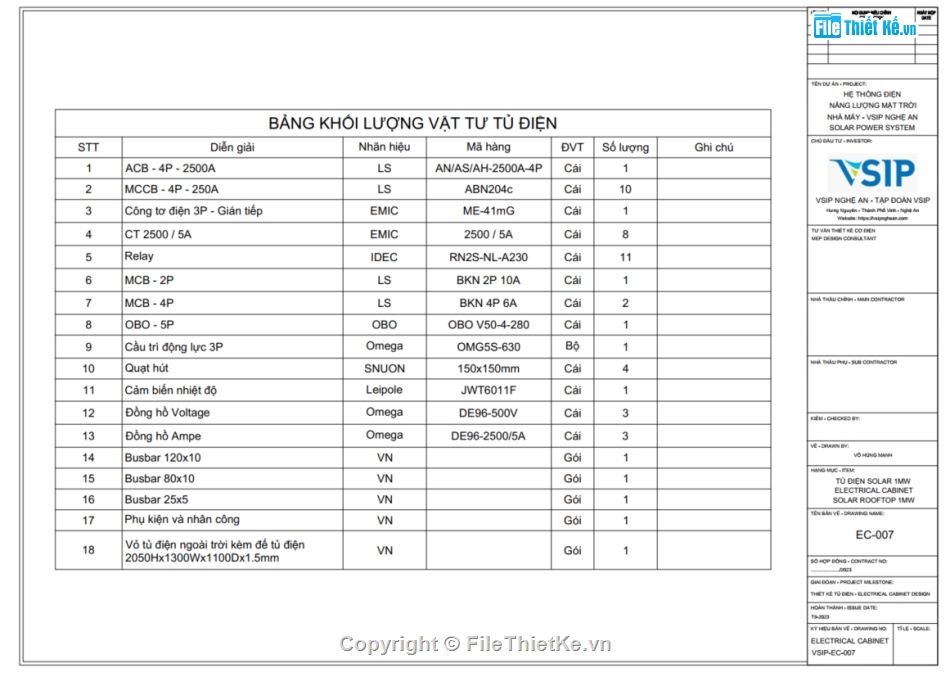

B. Tủ điện gồm có:
1. Máy cắt không khí ACB - 4P -2500A.
2. Thiết bị MCCB - 4P - 250A cho 9 inverter 110kW và 1 spare.
3. Công tơ điện 3P - Gián tiếp qua CT 2500/5A.
4. Hệ thống chống sét lan truyền OBO và cầu trì động lực 3P - 630A.
5. Hệ thống hiện thị bằng đồng hồ Ampe và Vôn cho các pha R - S - T.
6. Đèn báo pha và trạng thái hoạt động.
7. Hệ thống làm mát tủ điện bằng quạt hút thông qua cảm biến nhiệt độ .
C. File tủ điện Solar 1MWp thích hợp dùng để tham khảo vẽ bản vẽ tủ điện
Nguồn: Filethietke.vn
