File Autocad hồ sơ thiết kế kiến trúc khối nhà văn phòng làm việc 6 tầng kích thước 19x30m.
Thông tin thiết kế các tầng cụ thế:

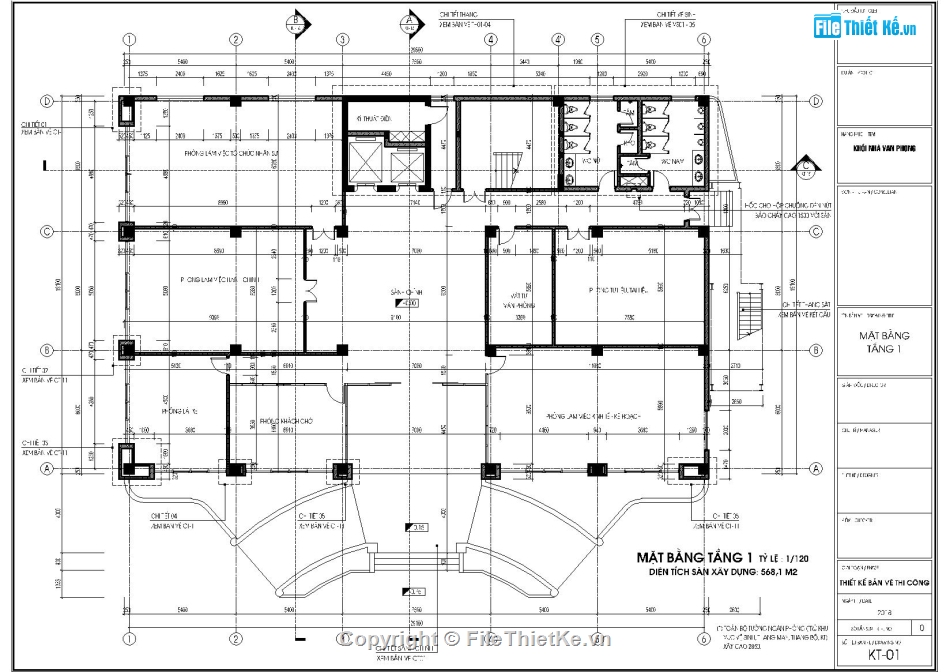

- Tầng 1: Sảnh chính, Phòng nhân sự, phòng hành chính, phòng lái xe, Phòng kinh tế kế hoạch, PHòng tư liệu - tài liệu, kho vạt từ, KHu wc.

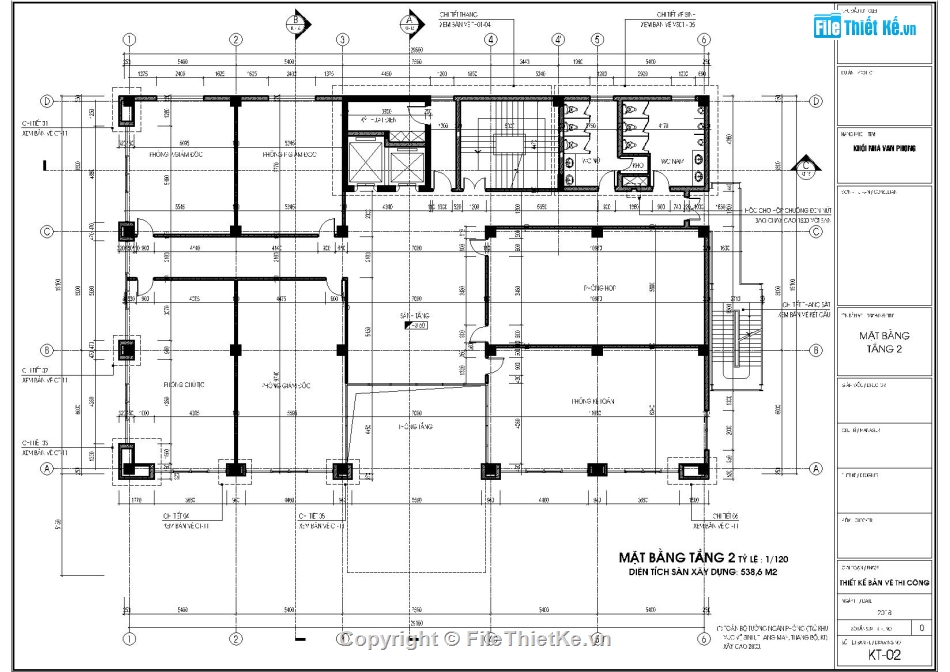

- Tầng 2: Sảnh tầng, Phòng chủ tịch, Phòng giám đốc, phòng phó giám đốc (02), Phòng kế toàn, phòng họp, Khu wc.

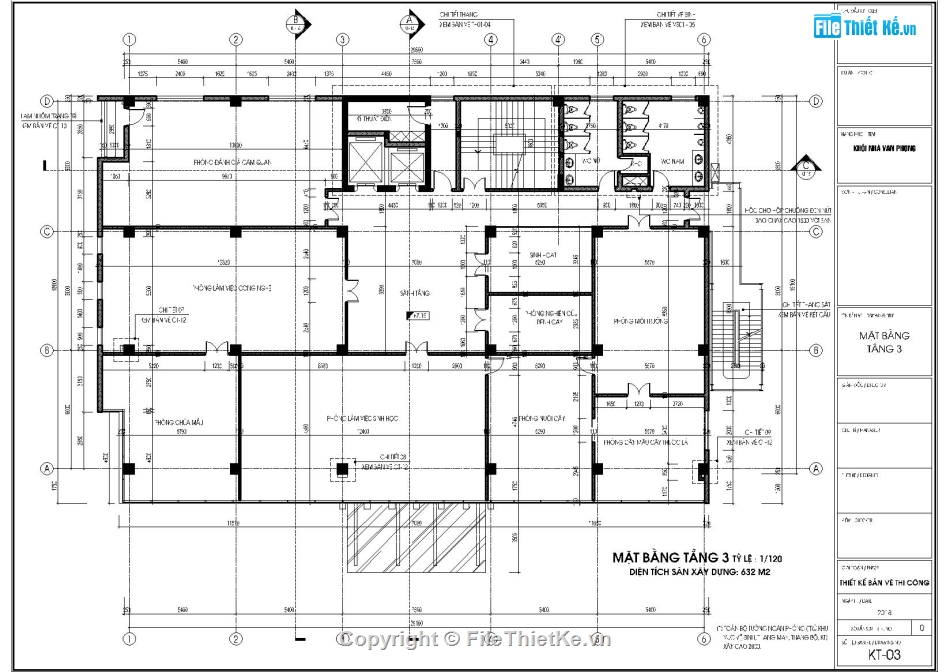

- Tầng 3, Tầng 4: Sảnh tầng, Các phòng nghiên cứu, phân tích, các phòng chức năng ..., Khu wc.
- Tầng 5: Sảnh tầng, Phòng đào tạo, phòng thị trường, Phòng chuyên đề, PHòng lưu trữ, thư viện, Phòng quan hệ quốc tế, khu wc.
- Tầng 6: Sảnh tầng, hội trường, Bếp, nhà ăn tập thể, phòng ăn vip, Phòng thờ.

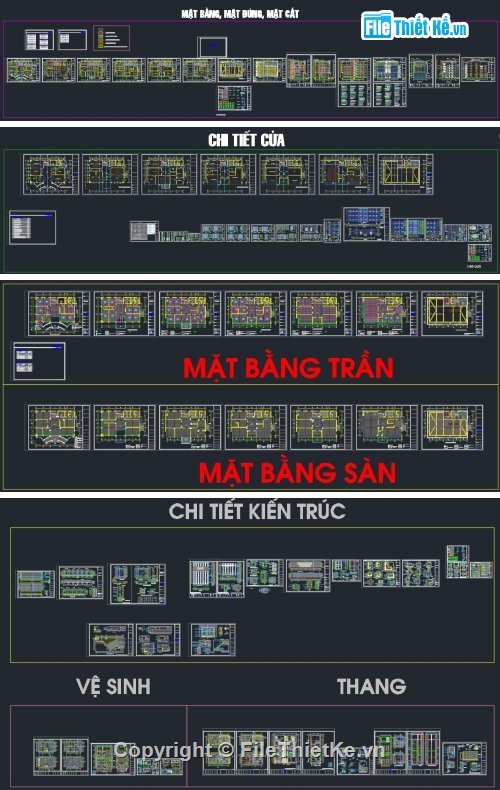

Bản vẽ thiết kế thi công phần kiến trúc bao gồm:

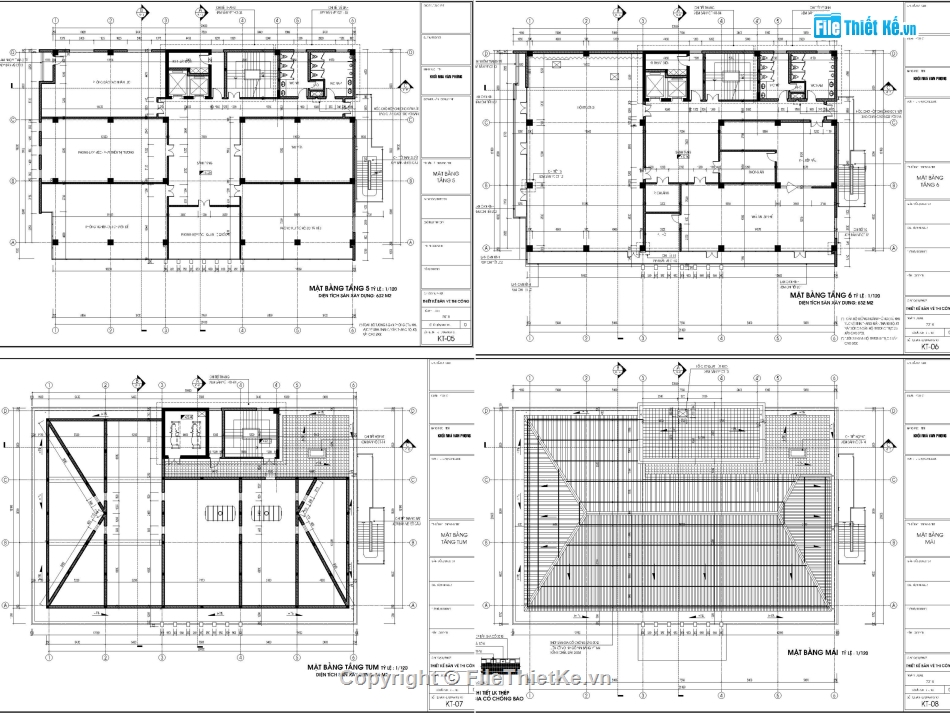

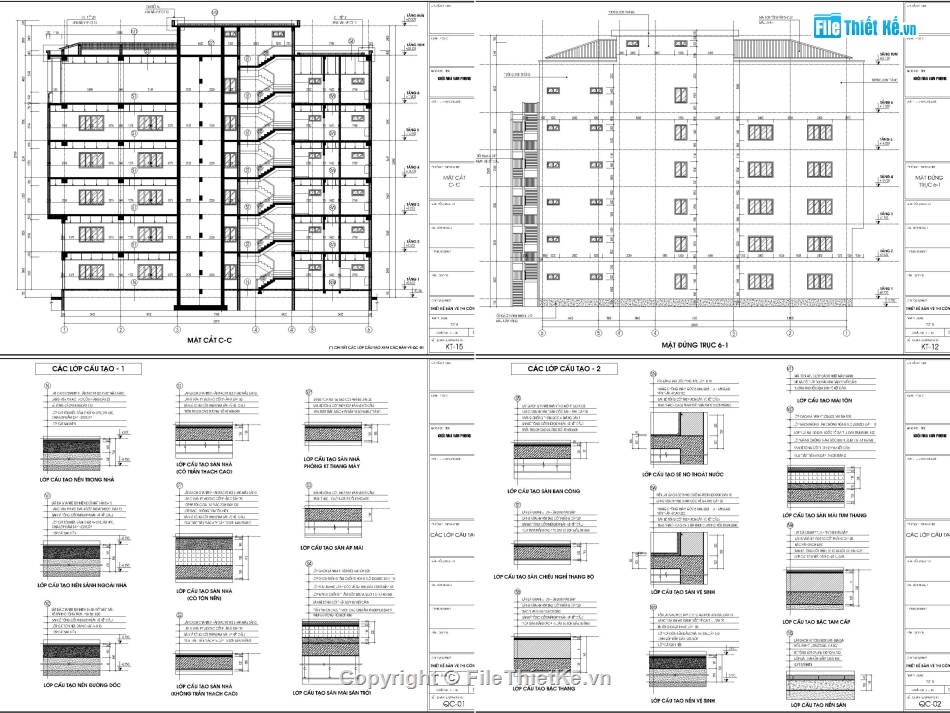

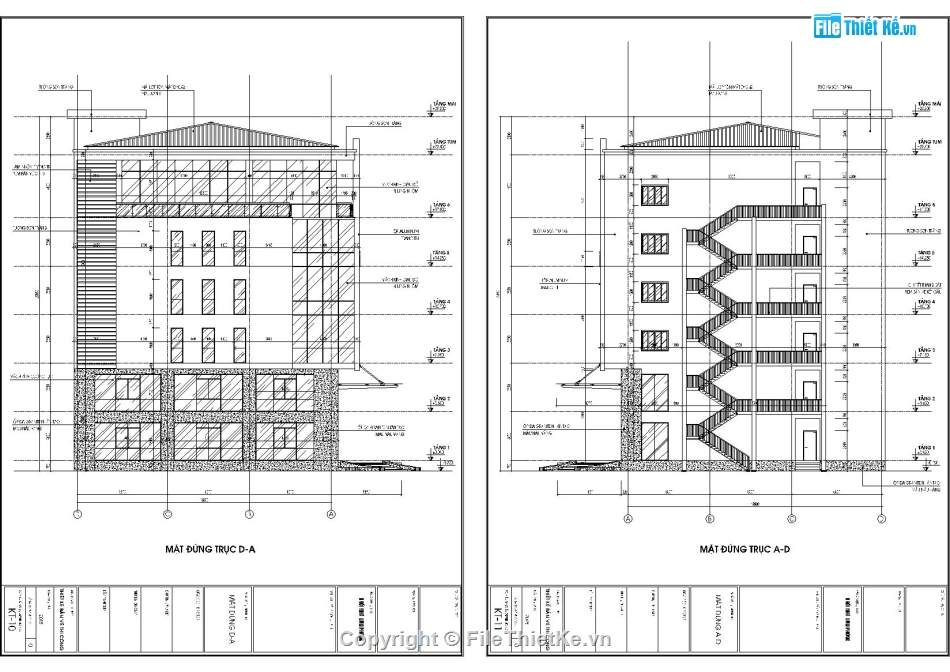

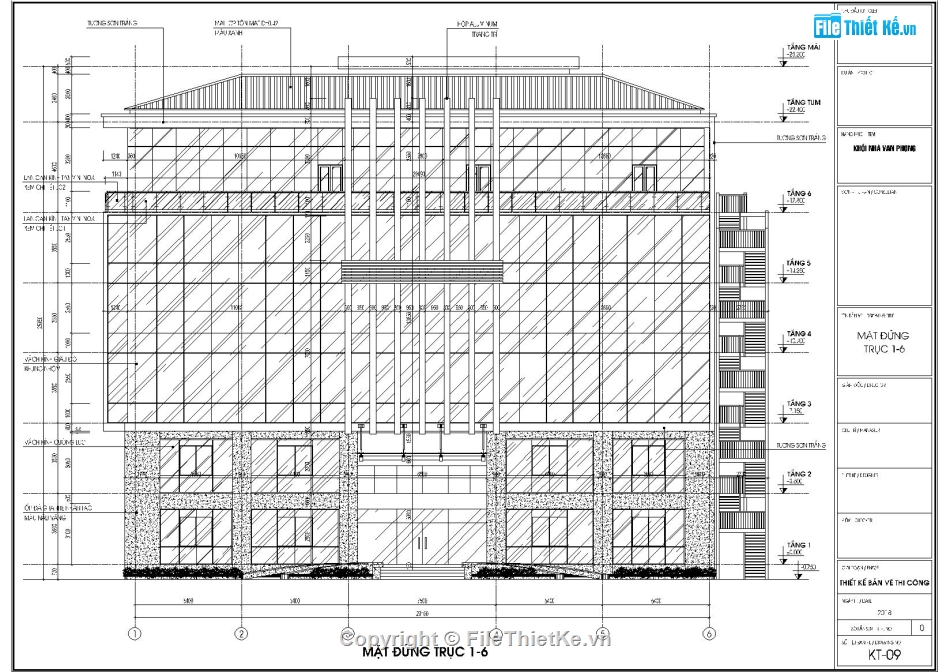

- Mặt bằng, mặt đứng, mặt cắt
- Mặt bằng trần.
- Mặt bằng sàn
- Chi tiết cửa
- Chi tiết Wc
- Chi tiết thang
- Các chi tiết kiến trúc: Chi tiết bục gỗ hiện trường, chi tiết lan can, Chi tiết mặt đứng, Chi tiêt hộp kỹ thuật, chi tiết mương thoát nước mái, Chi tiêt sảnh ...
