Hồ sơ bản vẽ thiết kế tòa nhà cao tầng hỗn hợp chung cư văn phòng trung tâm thương mại 03 tầng hầm, 05 tầng thương mại dịch vụ, 20 tầng chung cư
THÔNG TIN THIẾT KẾ CƠ BẢN
- 03 HẦM KÍCH THƯỚC 35.5X120M: khu vực để xe, không gian kỹ thuật, kho hàng ...
+ hầm 3: diện tích sàn xây dựng: 4.420 m2. diện tích đỗ xe: 3.319 m2, diện tích hành lang, kỹ thuật, lõi thang : 1.101 m2
+ hầm 2: diện tích sàn xây dựng: 4.420 m2. diện tích đỗ xe: 3.544,7 m2, diện tích hành lang, kỹ thuật, lõi thang: 875,3 m2
+ hầm 1: diện tích sàn xây dựng: 4.420 m2. diện tích đỗ xe: 2.543 m2, diện tích hành lang, kỹ thuật, lõi thang, khu phụ trợ : 1.877 m2
- 05 TẦNG KHỐI THƯƠNG MẠI DỊCH VỤ 20X97M:
+ tầng 1: diện tích sàn xây dựng: 1.737 m2. diện tích thương mại dịch vụ : 749,4 m2. diện tích nhà trẻ : 298 m2. diện tích hành lang, kỹ thuật, lõi thang, sảnh căn hộ: 689,6 m2
+ tầng 2: diện tích sàn xây dựng: 1.960 m2. diện tích thương mại-dịch vụ-văn phòng : 1.060,4 m2. diện tích nhà trẻ : 270 m2. diện tích hành lang, kỹ thuật, lõi thang: 629,6m2
+ tầng 3: diện tích sàn xây dựng: 1.960 m2. diện tích thương mại-dịch vụ-văn phòng: 1.344,7 m2. diện tích hành lang, kỹ thuật, lõi thang: 615,3 m2
+ tẩng 4: diện tích sàn xây dựng: 1.960 m2. diện tích thương mại-dịch vụ-văn phòng: 1603,2 m2. diện tích hành lang, kỹ thuật, lõi thang: 356,8 m2
+ tầng 5: diện tích sàn xây dựng: 1.960 m2. diện tích thương mại-dịch vụ-văn phòng 443,8 m2 . diện tích khu vực bể bơi: 640 m2 . diện tích sinh hoạt cộng đồng: 366m2. diện tích hành lang, kỹ thuật, lõi thang: 510,2m2
- 05 TẦNG ĐIỂN HÌNH KHỐI CĂN HỘ:
+ tầng 6: diện tích sàn xây dựng: 1.912 m2. diện tích căn hộ: 1.374,3 m2. diện tích hành lang, kỹ thuật, lõi thang: 537,7 m2
+ tầng lẻ điển hình 7,9,11...25: diện tích sàn xây dựng: 1.912 m2. diện tích căn hộ: 1.374,3 m2. diện tích hành lang, kỹ thuật, lõi thang: 537,7 m2
+ tầng chẵn điển hình 8,10,12...24: diện tích sàn xây dựng: 1.912 m2. diện tích căn hộ: 1.374,3 m2. diện tích hành lang, kỹ thuật, lõi thang: 537,7 m2
THÔNG SỐ THIẾT KẾ KẾT CẤU:
- Móng cọc khoan nhồi D1000, tường tầng hầm sử dụng tường Barrette (Tường trong đất) dày 600mm
- Định hướng biện pháp thi công theo phương án Semi Topdown
- Kế cầu Bê tông cốt thép sàn sườn toàn khối.
- Tầng chuyển tại cốt +24.75 (trên tầng 5) chuyển đổi công năng từ khu vực không gian để xe, dịch vụ sang không gian căn hộ

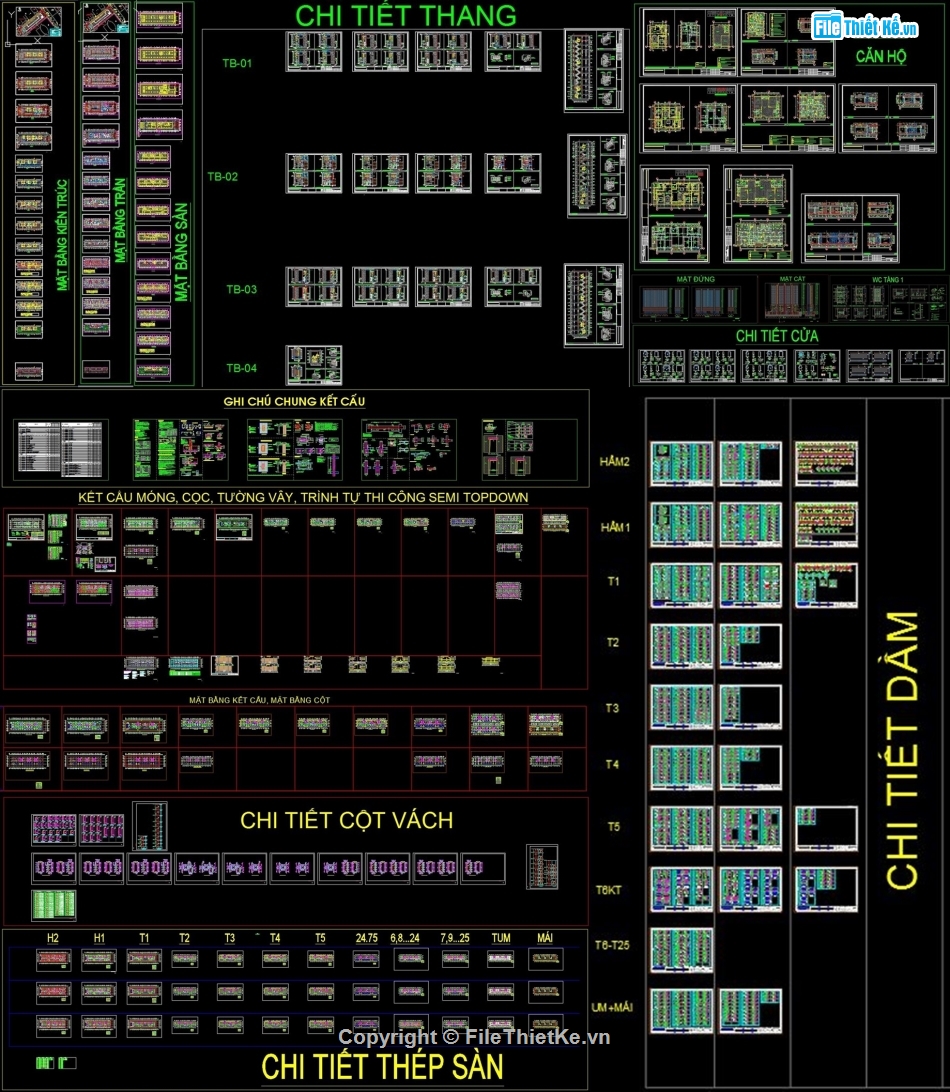

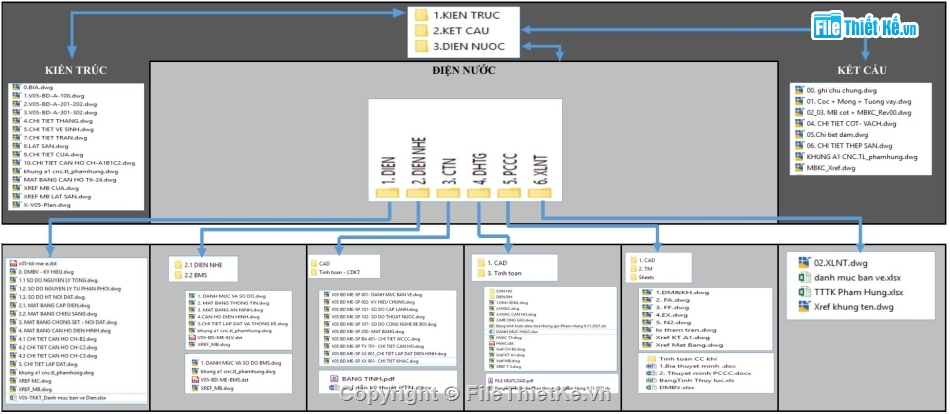

HỒ SƠ BẢN VẼ BAO GỒM:

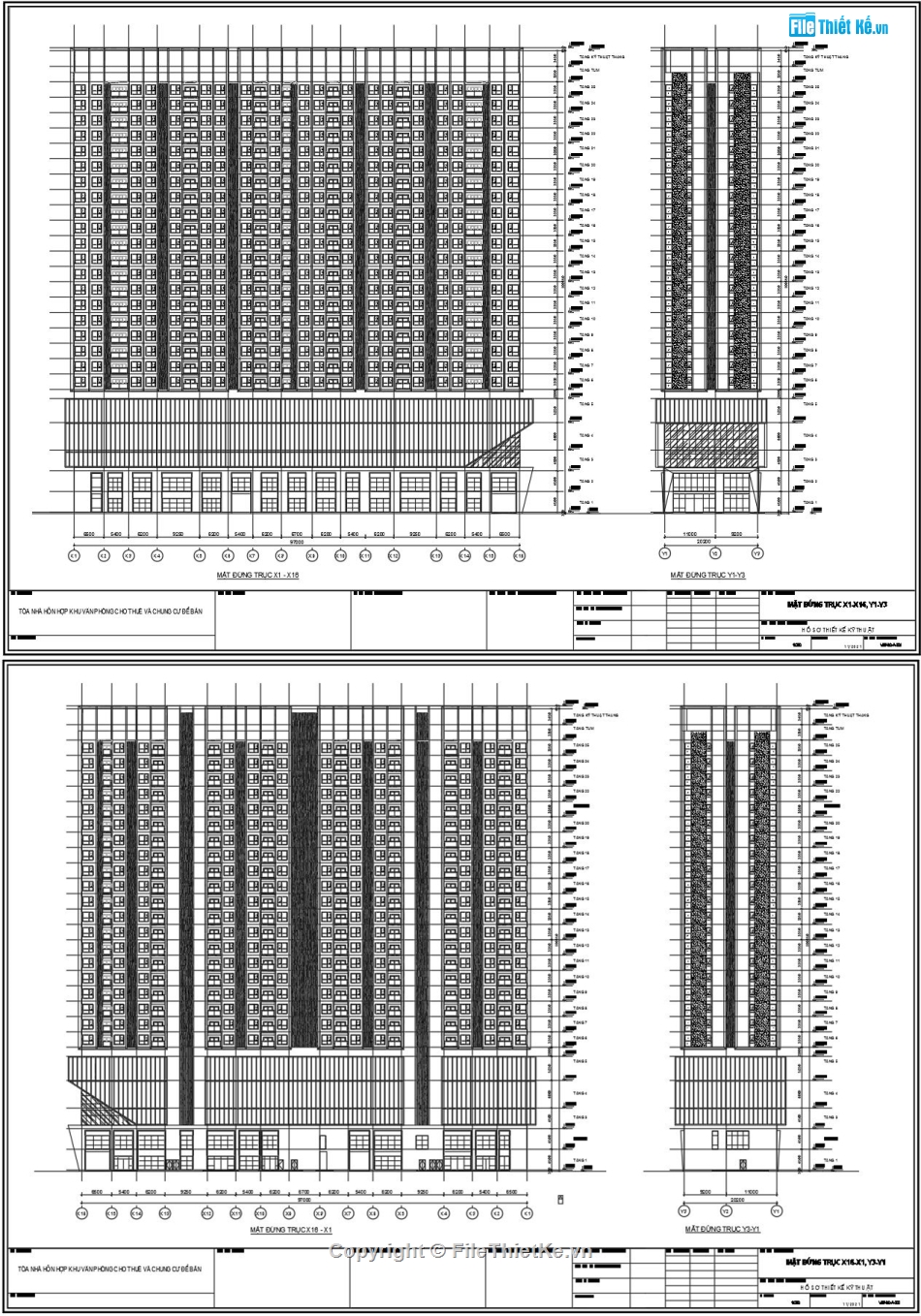

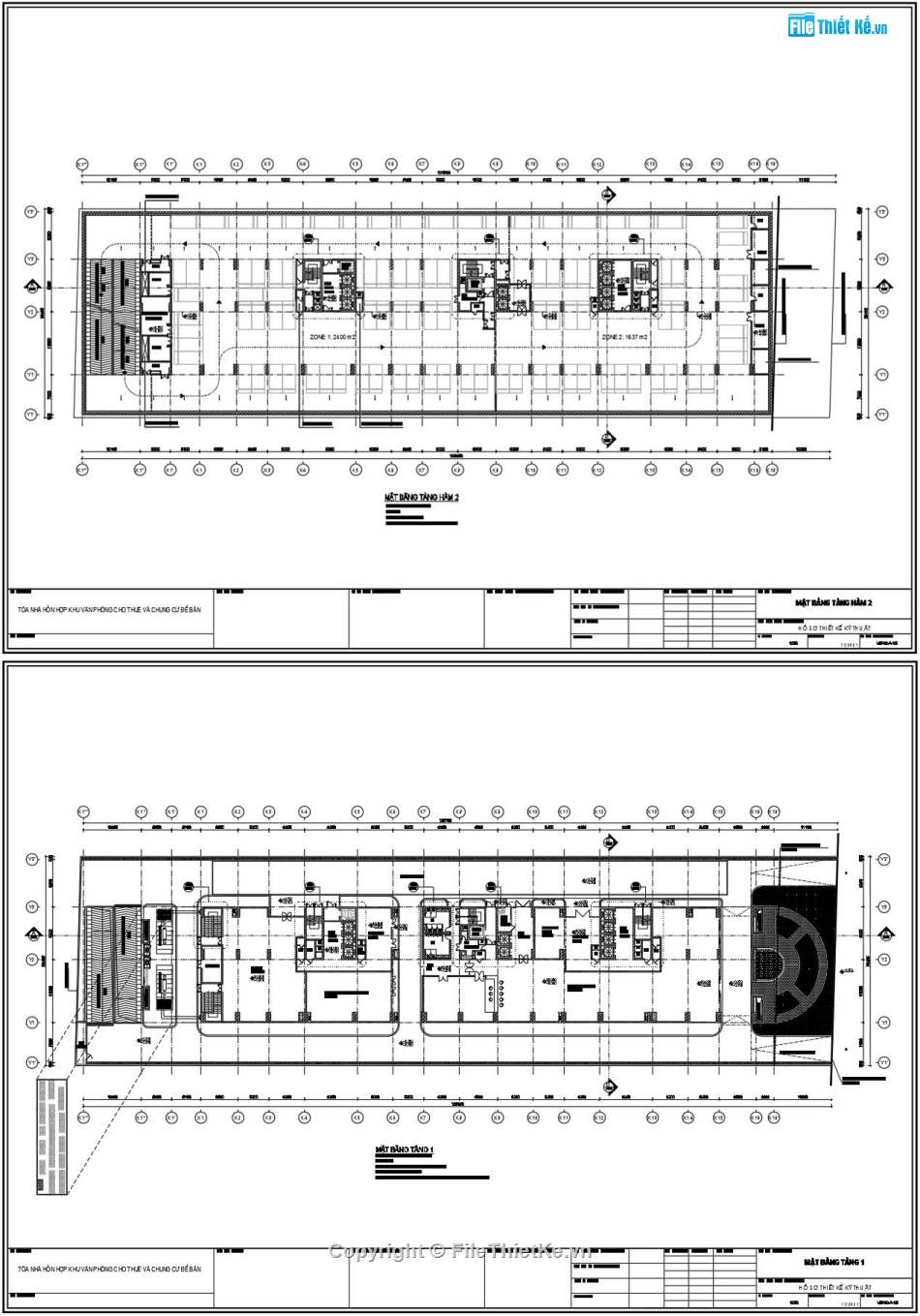

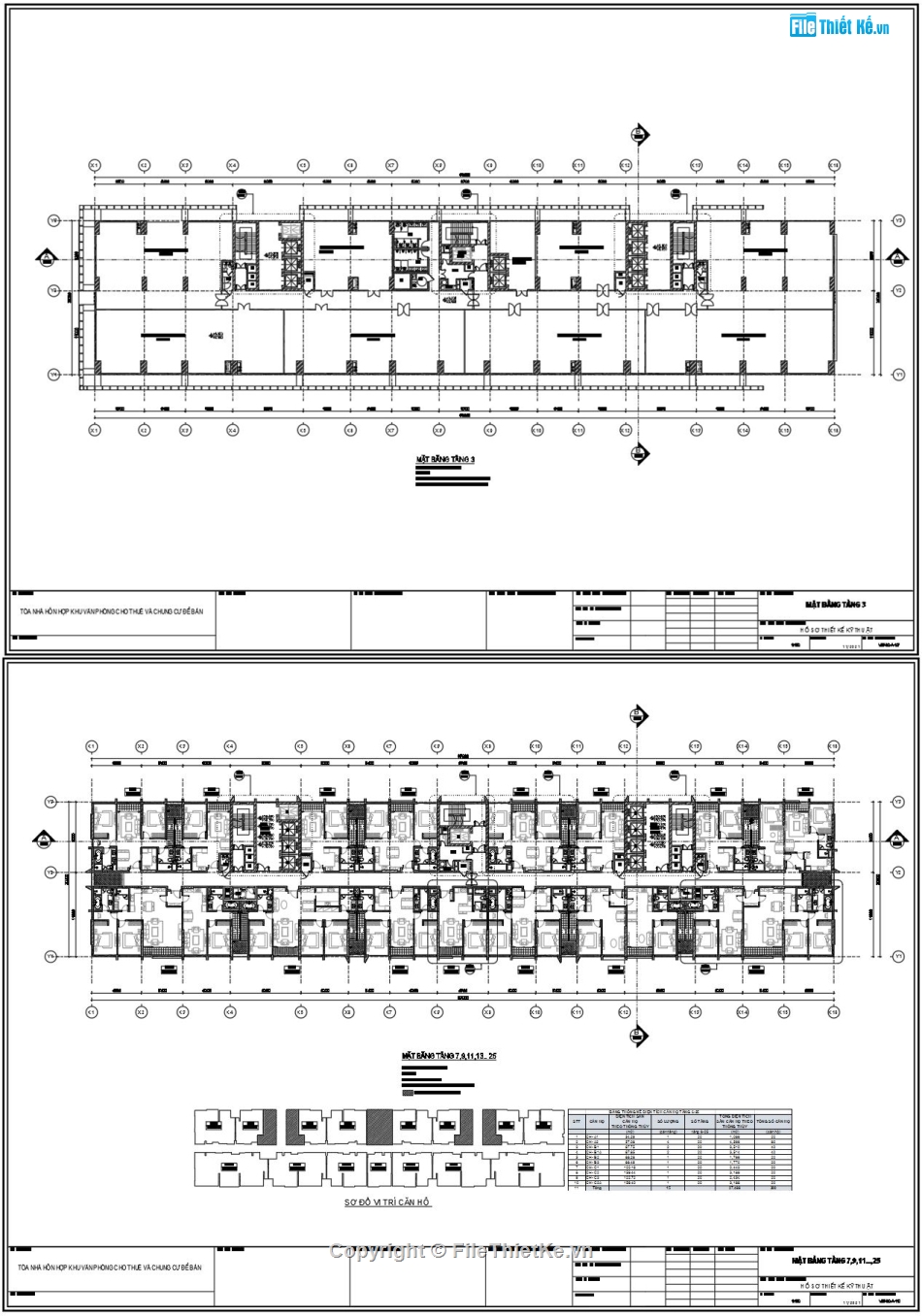

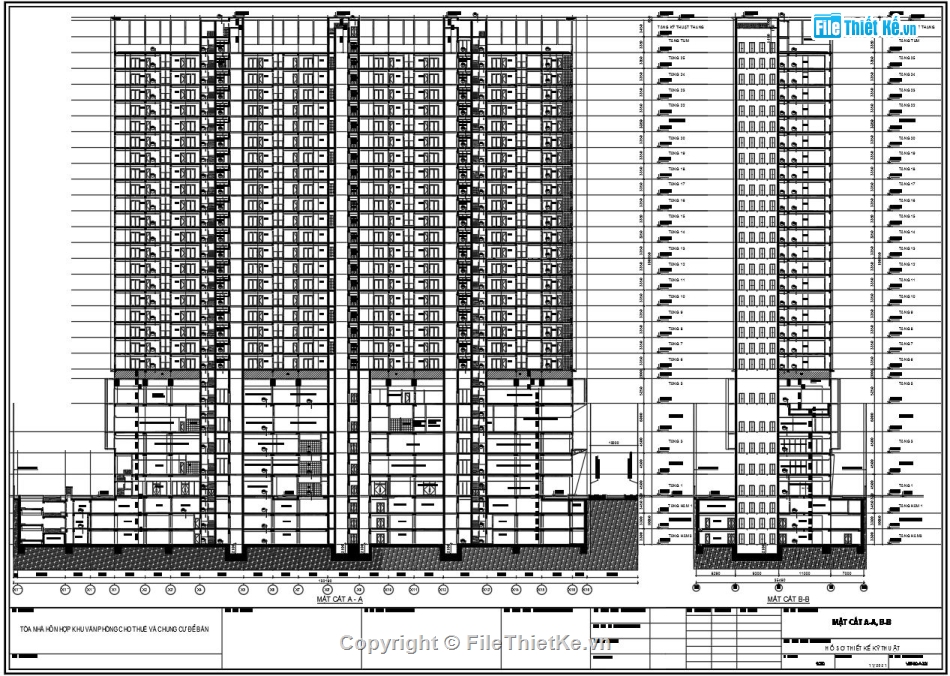

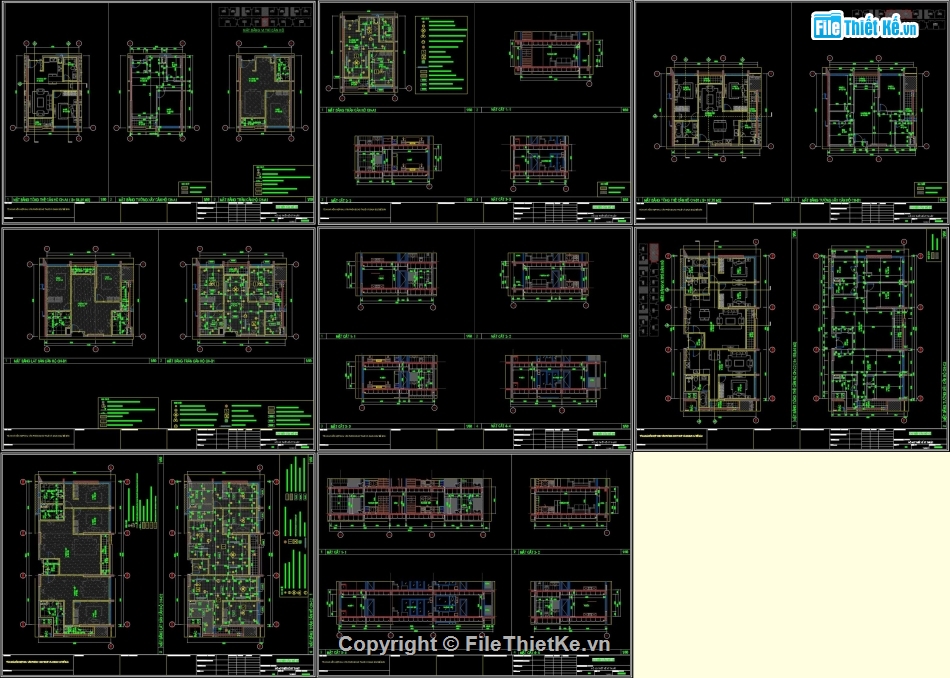

- Kiến trúc: Đầy đủ bản vẽ TKTC

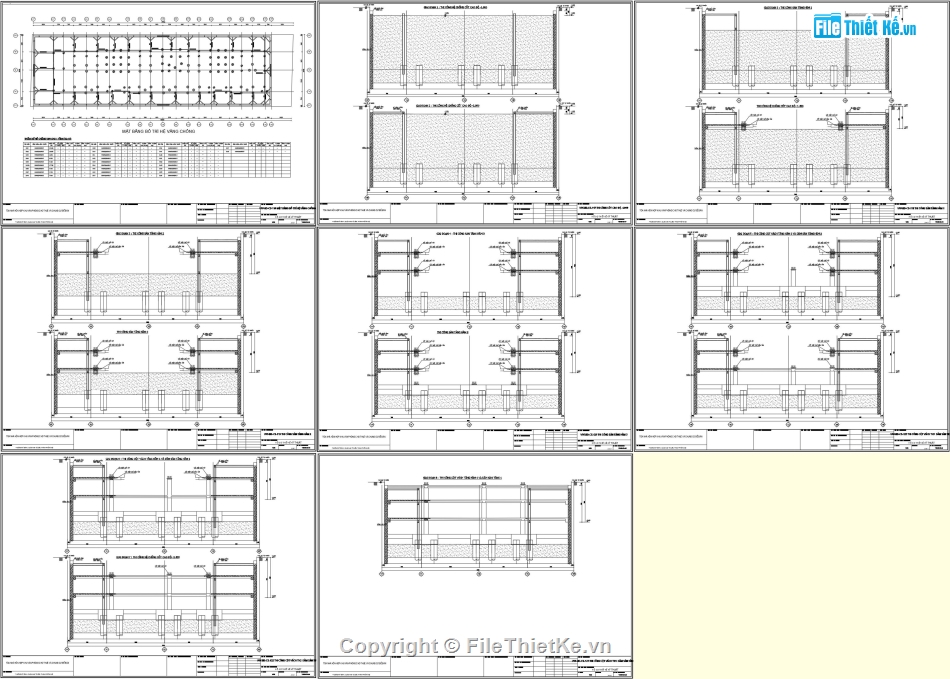

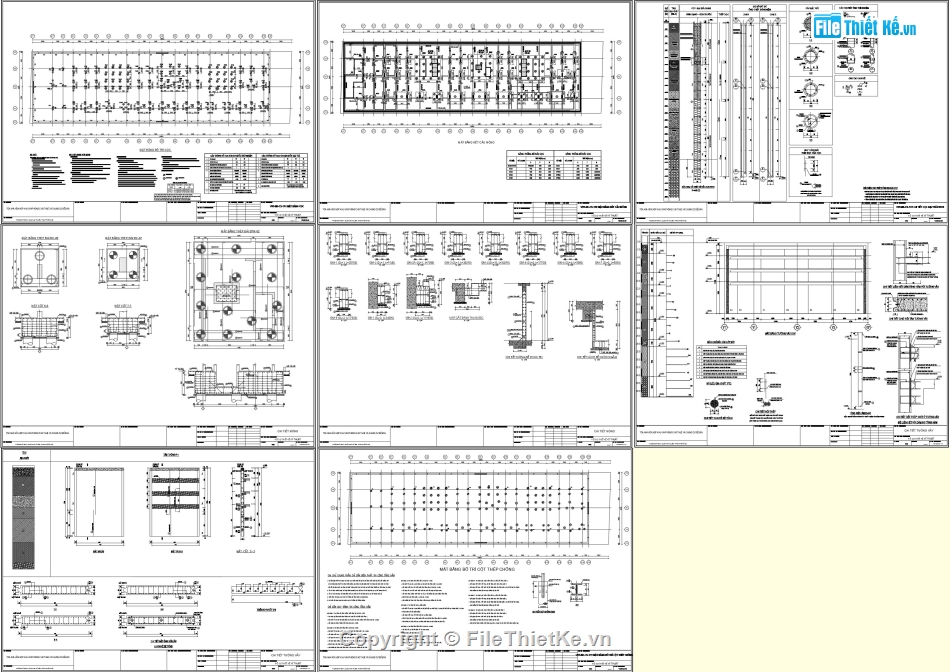

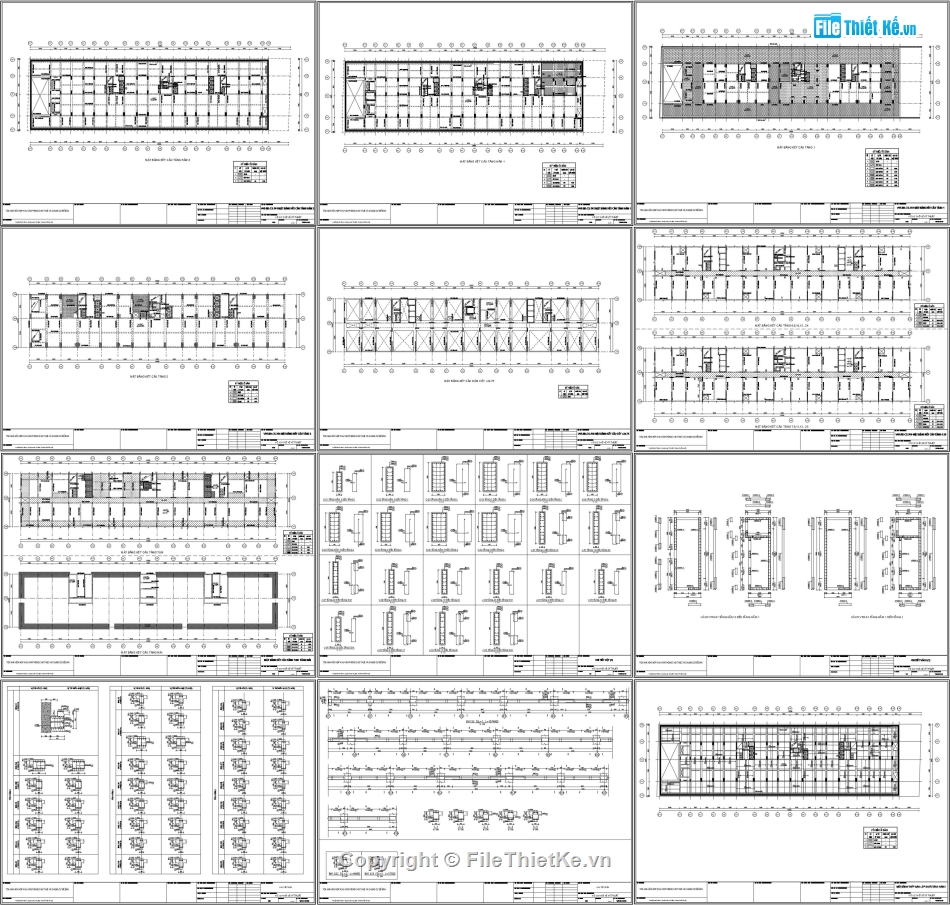

- Kết cấu: Đầy đủ bản vẽ TKTC
- Điện nước: Điện, Điện nhẹ, Cấp thoát nước, Điều hòa thông gió, Phòng cháy chữa cháy, Xử lý nước thải
- Một số bảng tính toán thiết kế phần cơ điện: Bảng tính CTN (PDF); Chỉ dẫn kỹ thuật CTN (world); Bảng tính điều hòa thông gió nhà cao tầng (FIle Excel); Thuyết minh tính toán phòng cháy chữa cháy (World, Excel); Bảng tính xử lý nước thải (Excel)
