Gửi tới các bạn tập Bản vẽ thiết kế thi công cầu Quỳnh Lập 1 - Km2+849.50 thuộc địa phận huyện Quỳnh Lưu, dầm T BTCT DƯL 1 nhịp 33m, khổ cầu B=7+2x0.5m
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập Bản vẽ thiết kế thi công cầu Quỳnh Lập 1 - Km2+849.50 thuộc địa phận huyện Quỳnh Lưu, dầm T BTCT DƯL 1 nhịp 33m, khổ cầu B=7+2x0.5m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 6 phần:
- Phần 1: Thuyết minh cầu bao gồm nội dung thuyết minh căn cứ, tiêu chuẩn kỹ thuật, quy mô, giải pháp thiết kế và phương án tổ chức thi công;

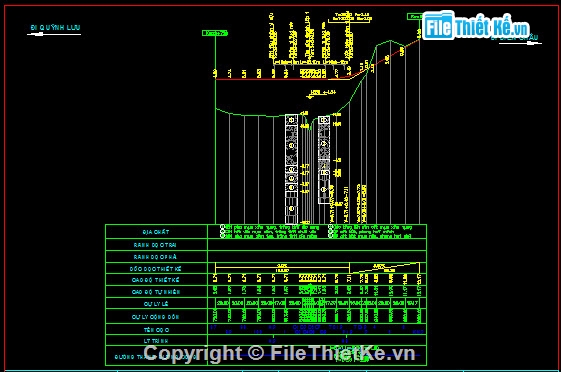

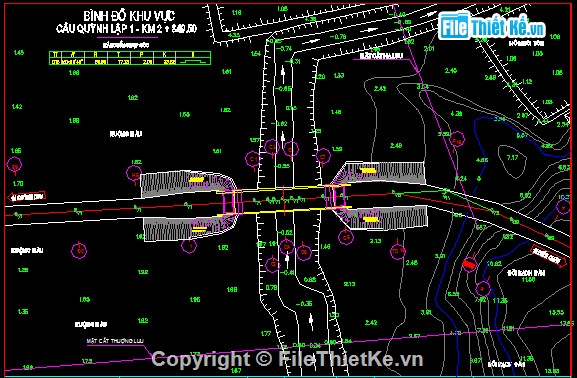

- Phần 2: Bố trí chung cầu bao gồm bình đồ, trắc dọc, mặt bằng cầu...;

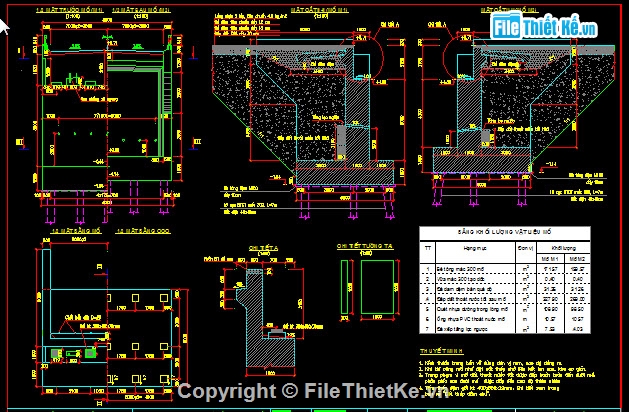

- Phần 3: Kết cấu phần dưới bao gồm mố, cọc đóng, tứ nón... ;
- Phần 4: Kết cấu phần trên bao gồm bố trí chung dầm, cấu tạo dầm, mặt cầu, lan can, thoát nước...;

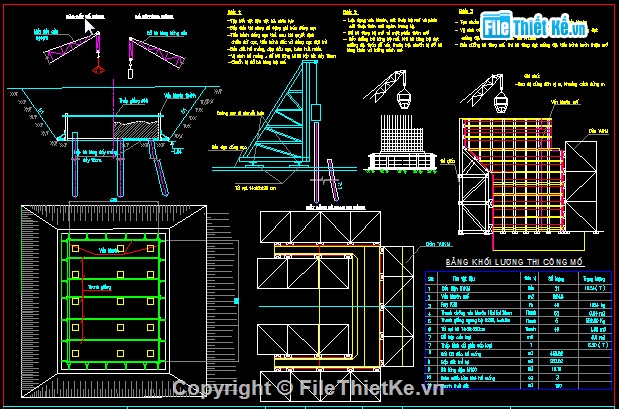

- Phần 5: Biện pháp thi công bao gồm mặt bằng công trường, thi công mố, nhịp...;

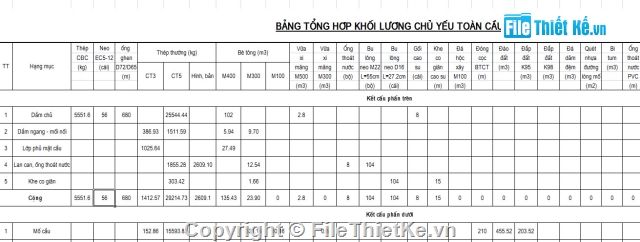

- Phần 6: Khối lượng cầu
Nguồn: Filethietke.vn
