1. Tên Dự án: Dự án đầu tư xây dựng cầu Quang Thanh. 2. Chủ đầu tư: Ban Quản lý dự án đầu tư xây dựng các công trình giao thông Hải Phòng.
3. Địa điểm xây dựng: Thuộc địa bàn huyện An Lão, thành phố Hải Phòng và huyện Thanh Hà, tỉnh Hải Dương.
4. Loại, cấp công trình: Dự án nhóm B, công trình giao thông cấp I.
5. Quy mô đầu tư xây dựng:

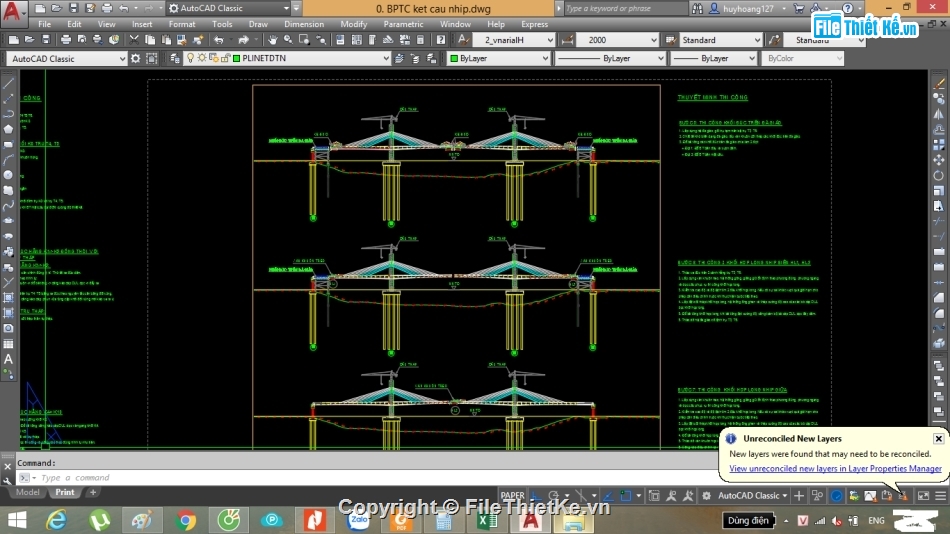

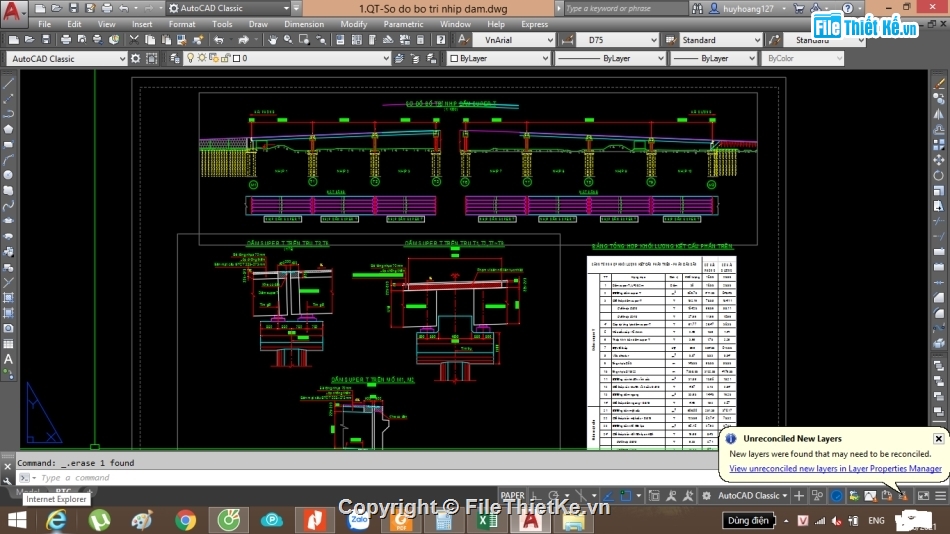

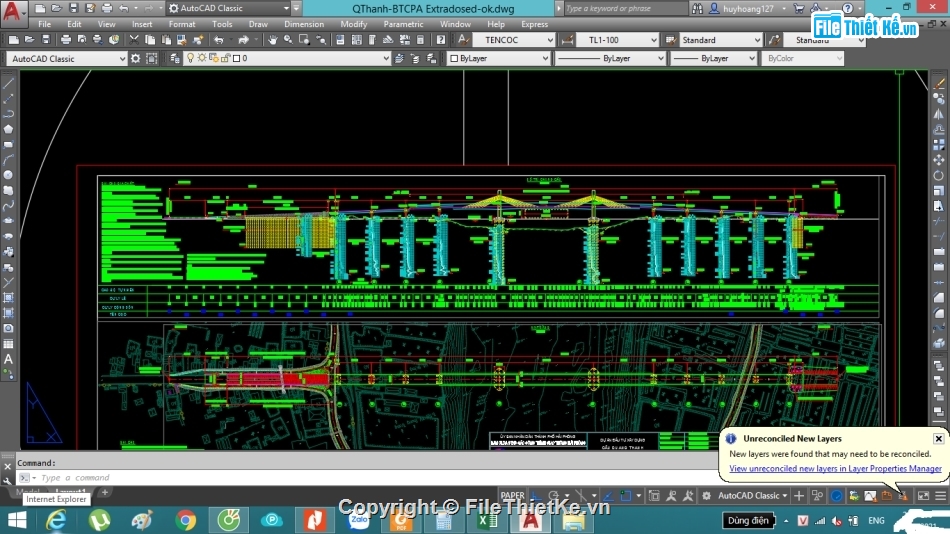

- Xây dựng mới cầu Quang Thanh vĩnh cửu bằng bê tông cốt thép và bê tông cốt thép dự ứng lực vượt sông Văn Úc, chiều dài Lc=536m; bề rộng cầu 12m. Cầu gồm 10 nhịp, tải trọng thiết kế HL93, kích thước khoang thông thuyền là 50m x 9,5m.
- Xây dựng đường dẫn hai đầu cầu theo theo tiêu chuẩn đường cấp III đồng bằng với bề rộng nền đường Bn = 12m, mặt đường cấp cao A1.
+ Mố và trụ cầu dẫn: Dạng tường bằng bê tông cốt thép đổ tại chỗ, móng trên hệ cọc khoan nhồi đường kính =1,2m.
+ Các trụ chuyển tiếp dạng thân đặc bằng bê tông cốt thép đổ tại chỗ, móng trên hệ cọc khoan nhồi đường kính =1,2m.

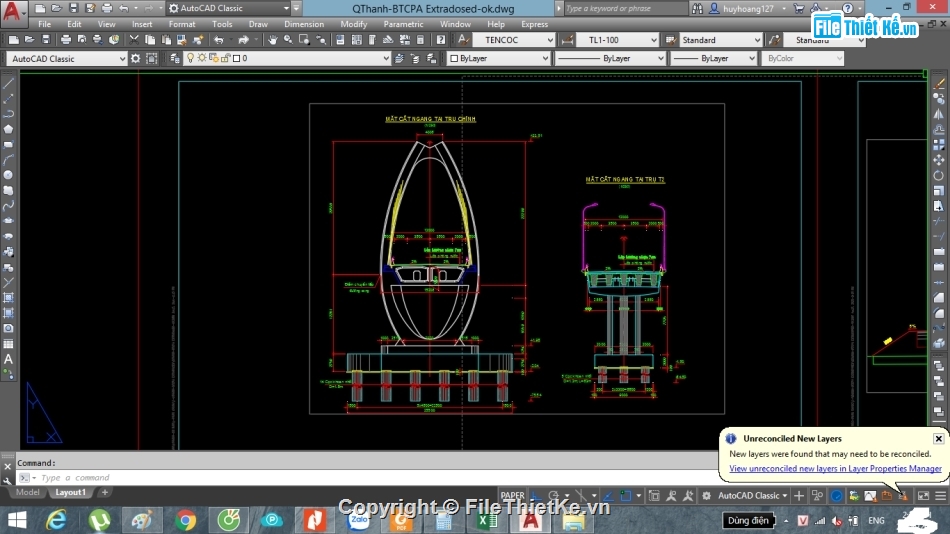

+ Trụ cầu chính dạng tháp bằng bằng bê tông cốt thép đổ tại chỗ; phần cột tháp phía trên bằng BTCT thiết kế để bố trí 2 mặt phẳng dây với chiều cao 19m (tính từ đỉnh mặt cầu); móng trên hệ cọc khoan nhồi đường kính =1,5m.
6. Tổng mức đầu tư: 398,6 tỷ đồng (trong đó chi phí xây dựng là 320 tỷ đồng)

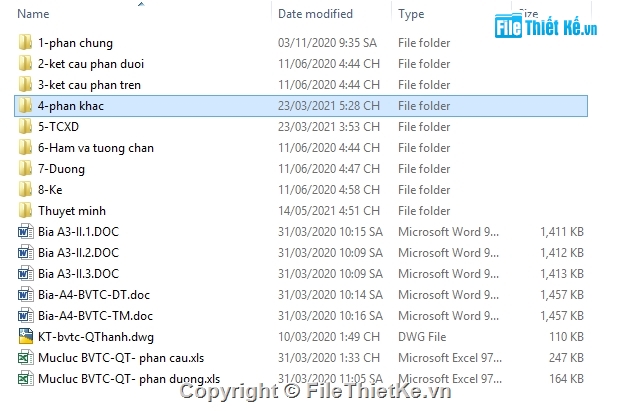

+ Các bản vẽ một số nội dung khác ( đang up lên)
