Gửi tới các bạn tập bản vẽ thiết kế nút giao với đường sắt tại Km304 đầy đủ các hạng mục bản vẽ cấu tạo nút giao và bảng tính khối lượng, thuyết minh.
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ thiết kế nút giao với đường sắt tại Km304 đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 4 phần:

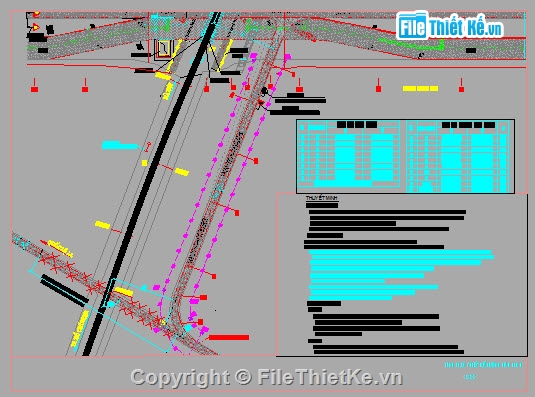

1-Bình đồ : Bao gồm bình đồ thiết kế nút giao, thuyết minh và tổng hợp khối lượng;

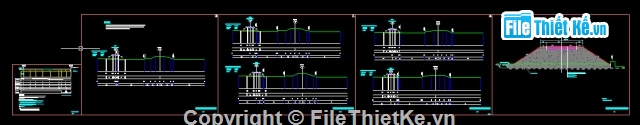

2-Đường bộ: Bao gồm trắc dọc đường bộ, trắc ngang đường bộ, mặt cắt ngang điển hình;
3-Đường gom: Bao gồm trắc dọc đường gom, trắc ngang đường gom, mặt cắt ngang điển hình;
4-Đường sắt: Bao gồm trắc dọc đường sắt, mặt cắt ngang đại diện, trắc ngang đường sắt;
Dưới đây là một số hình ảnh trong tập bản vẽ thiết kế nút giao với đường sắt tại Km304 đầy đủ các hạng mục:
https://uphinhnhanh.com/image/PNxwpC
https://uphinhnhanh.com/image/PNxynO
https://uphinhnhanh.com/image/PNx9OY
https://uphinhnhanh.com/image/PNxo1z
https://uphinhnhanh.com/image/PNxqAo
Nguồn: Filethietke.vn
