Hồ sơ thiết kế thi công mẫu nhà văn hóa đầy đủ hạng mục, dự toán.
Thông tin thiết kế:
- Quần thể khuôn viên nhà văn hóa được thiết kế trên khuôn đất gần 1000m2. Bao gồm 03 hạng mục:
+ Hội trường nhà văn hóa 1 tầng: 15x20m2
+ Khu wc: 01 phòng wc nam, 01 phòng wc nữ, 2.5x5m
+ Phần sân vườn, tường rao ...
Nhà hội trường:
- Công năng:
+ Hội trường ghế di động chứa khoảng 200 chỗ ngồi.
+ Sân khấu cao 450 diện tích khoảng 30m2
+ Kho dụng cụ, phòng chuẩn bị.
- Kết cấu:
+ Móng đơn BTCT
+ Khung cột BTCT kêt hợp giằng đỉnh tường.
+ Phần hiên trước sàn dầm BTCT toàn khối
+ Phần mái chính sử dụng vì kèo thép góc 2V63x5, phía trên bắn xa gồ lợp tôn.
+ Đầu hồi xây tường thu hồi đỡ xà gồ, mái tôn.
Nhà vệ sinh:
+ 02 Cabin wc nam nữ kích thước trục: 2.5x5m
+ Phòng Wc nam: 01 xí nam, 02 tiểu nam, 01 Lavabor
+ Phòng Wc nữ: 02 xí nữ, 01 Lavabor.
Sân vườn:
+ Sân Bê tông không cốt thép.
+ Tườn rao: Xây tường cao khoảng 600, phía trên hoa sắt, Trụ và móng trụ xây gạch, bước trụ khoảng 3m.
+ Cổng bản lề cánh mở thép hộp.
+ Thiết kế cống thoát, rãnh thoát, hố ga ...

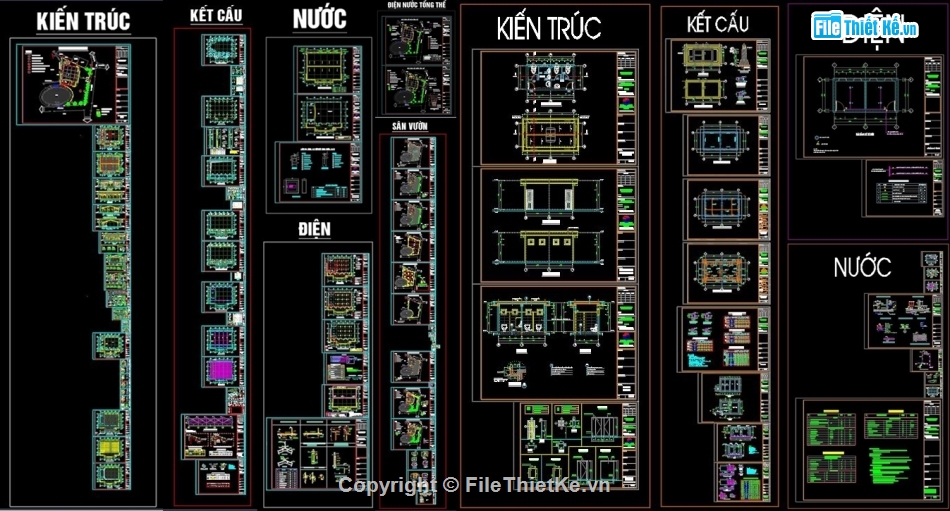

Hồ sơ upload bao gồm:

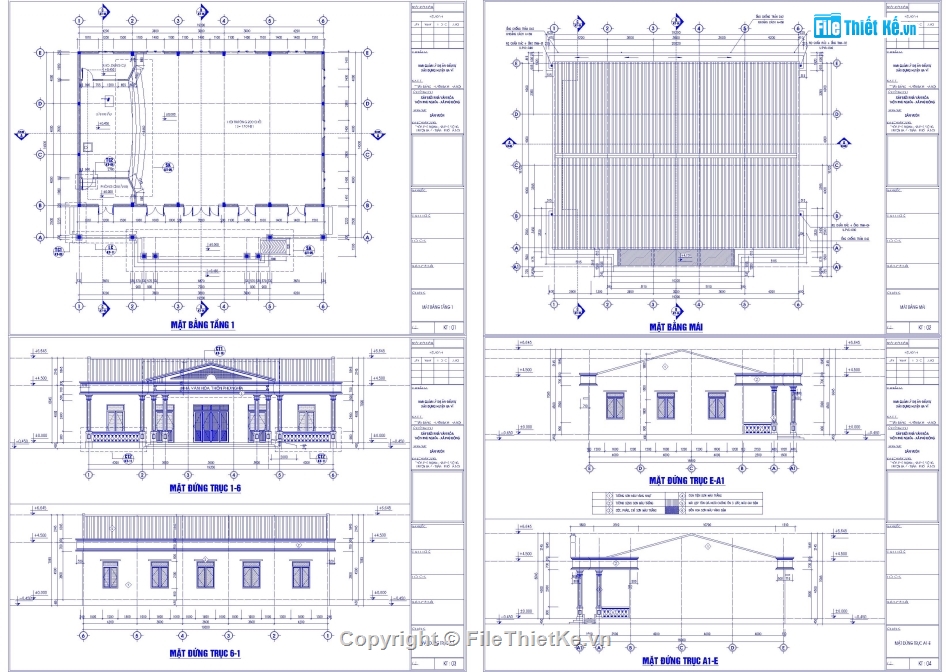

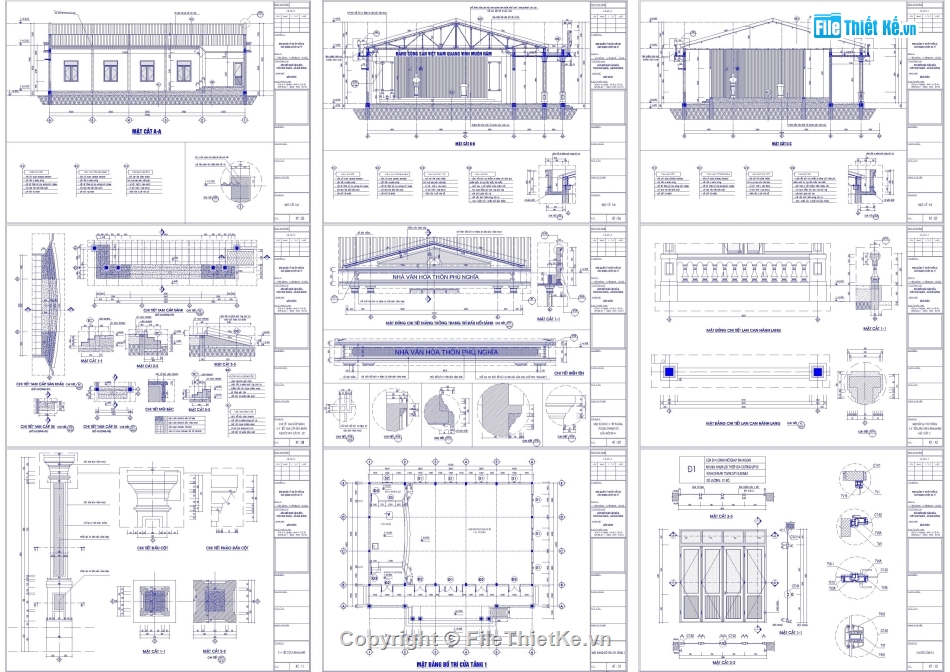

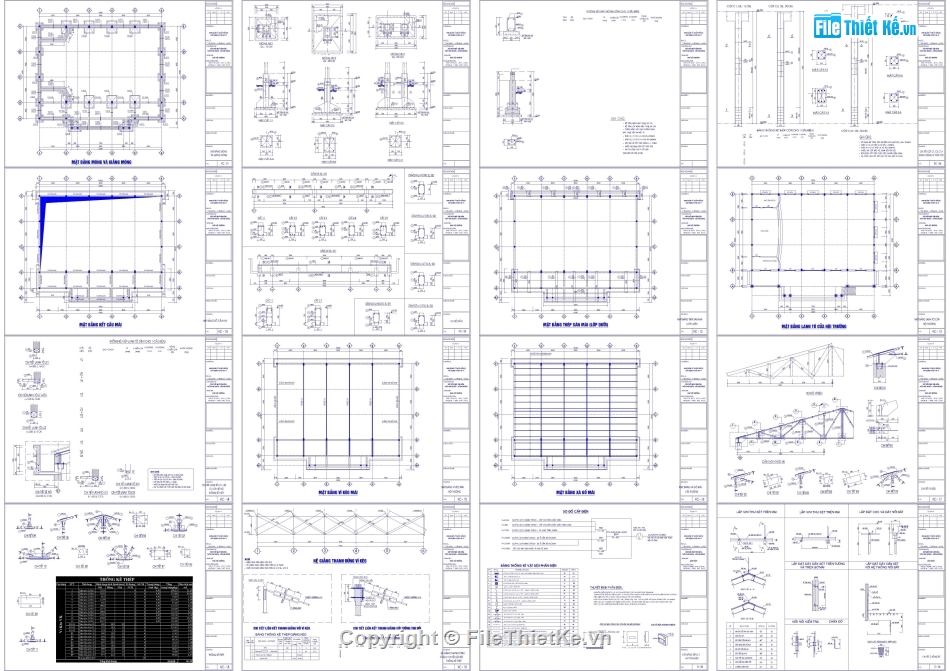

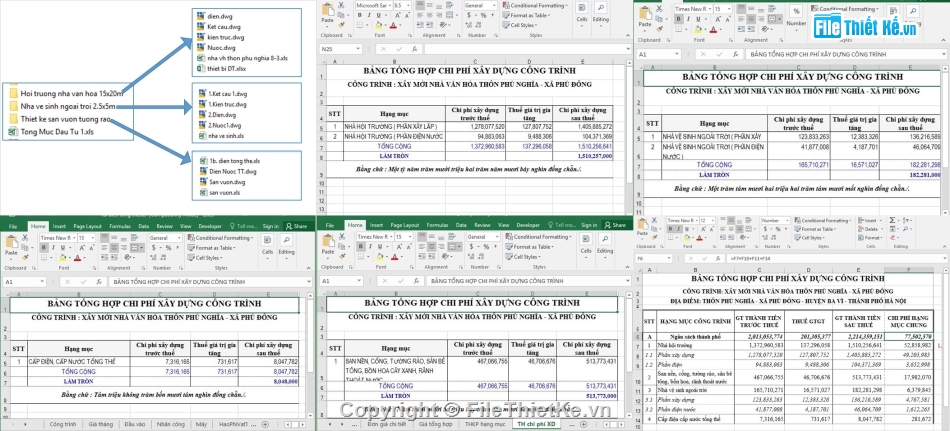

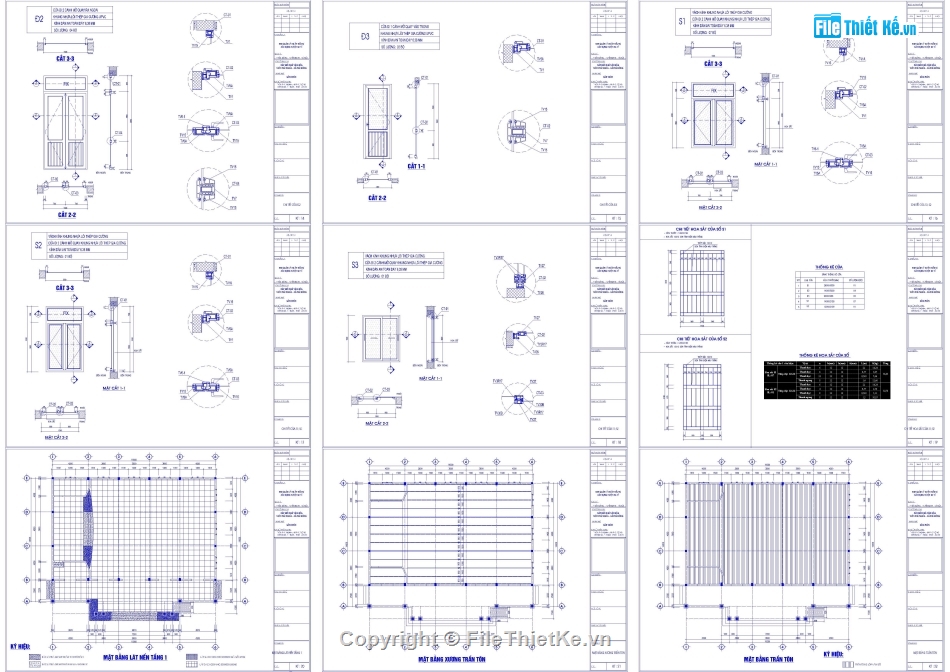

- Hồ sơ thiết kê thi công nhà hội trường đầy đủ 4 bộ môn: Kiến trúc, kết cấu, điện nước, dự toán.
- Hồ sơ thiết kế wc đầy đủ 4 bộ môn: Kiến trúc, kế cấu, điện nước, dự toán.

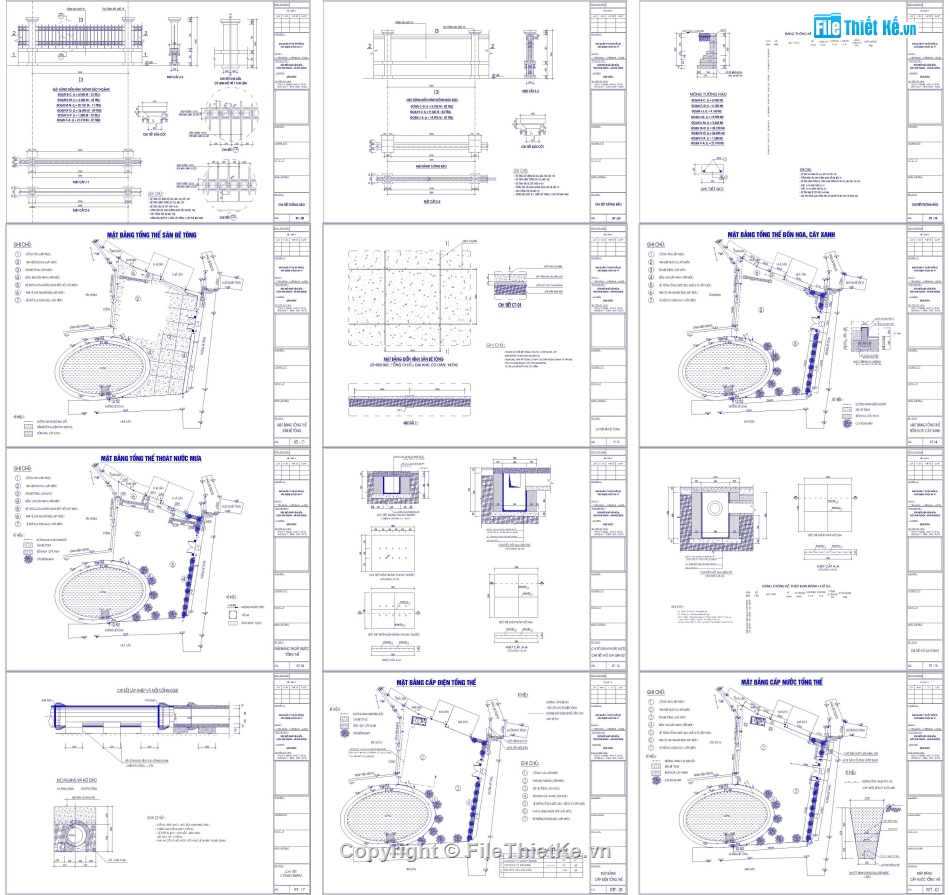

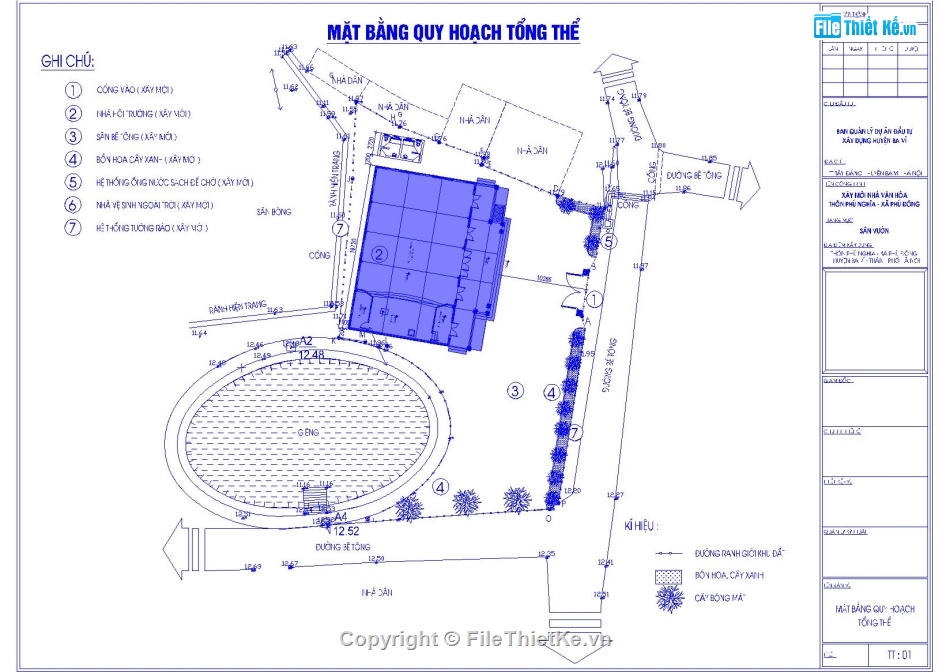

- Hồ sơ thiết kế sân vườn đầy đủ: Bản vẽ, dự toán.
