- Tập bản vẽ thiết kế thi công đèn tín hiệu giao thông và tổ chức giao thông dự án đường Lê Thanh Nghị, phường Nhơn Phú, thành phố Quy Nhơn, tỉnh Bình Định gồm các bản vẽ sau:
+ Bình đồ thiết kế đèn tín hiệu
+ Bình đồ thiết kế tổ chức giao thông
+ Bình đồ thiết kế lộ đi cáp tín hiệu
+ Mặt cắt điển hình rãnh cáp: trên hè, dưới long đường
+ Lát hè hoàn trả rãnh cáp
+ Chi tiết vạch sơn và mũi tên: 1.1, 1.2, 2.1, 2.2,3.1a,…
+ Hố ga xây gạch

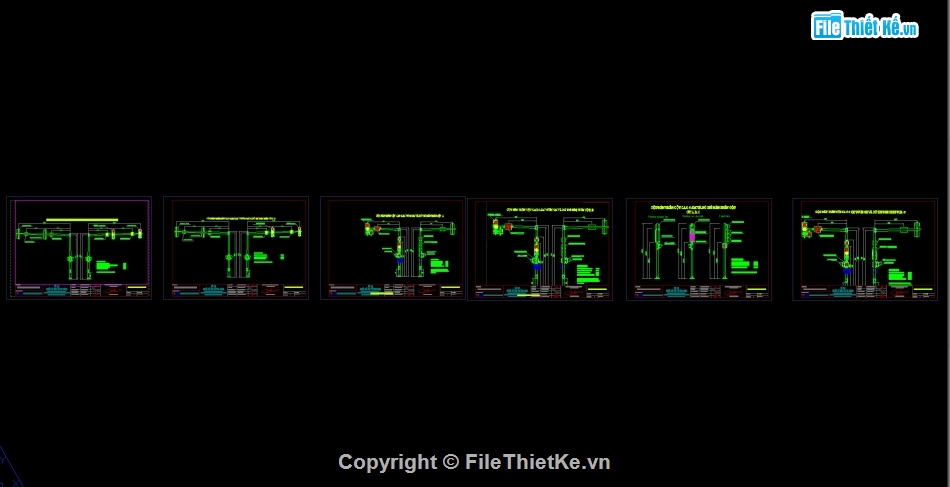

+ Lắp đặt các loại đèn tín hiệu đèn trên cột
+ Cấu tạo móng cột 6.2 vươn 7, vươn 5

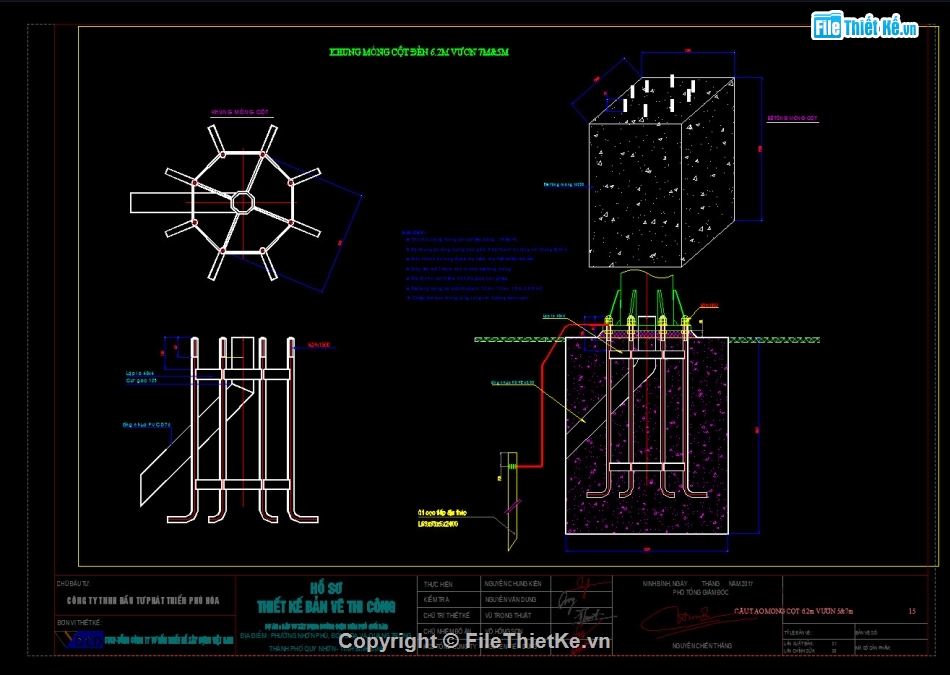

+ Cấu tạo móng cột 4.4, cột 4.9

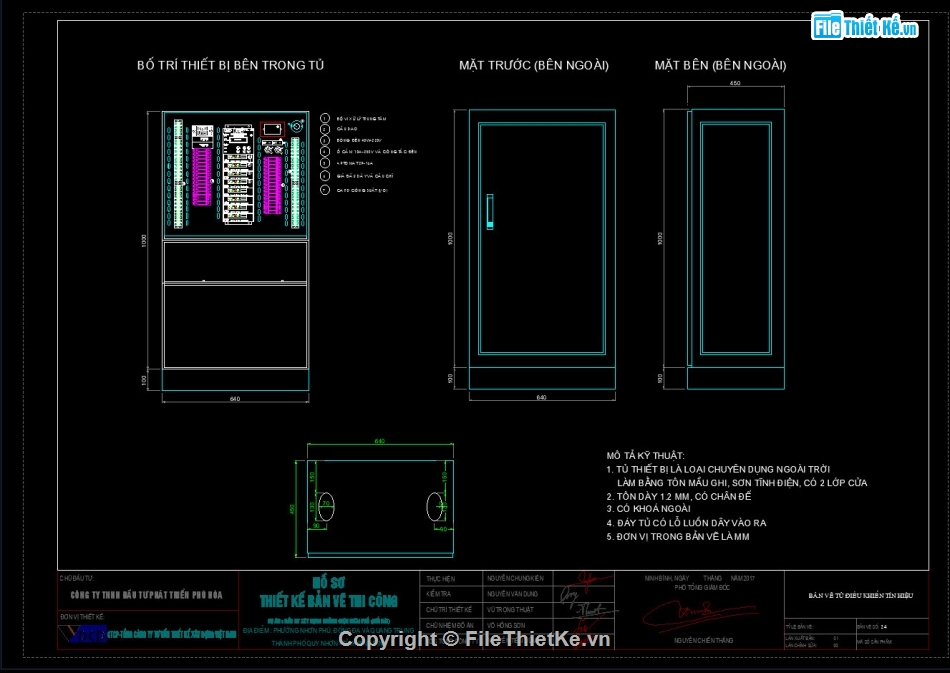

+ Tủ đèn tín hiệu giao thông

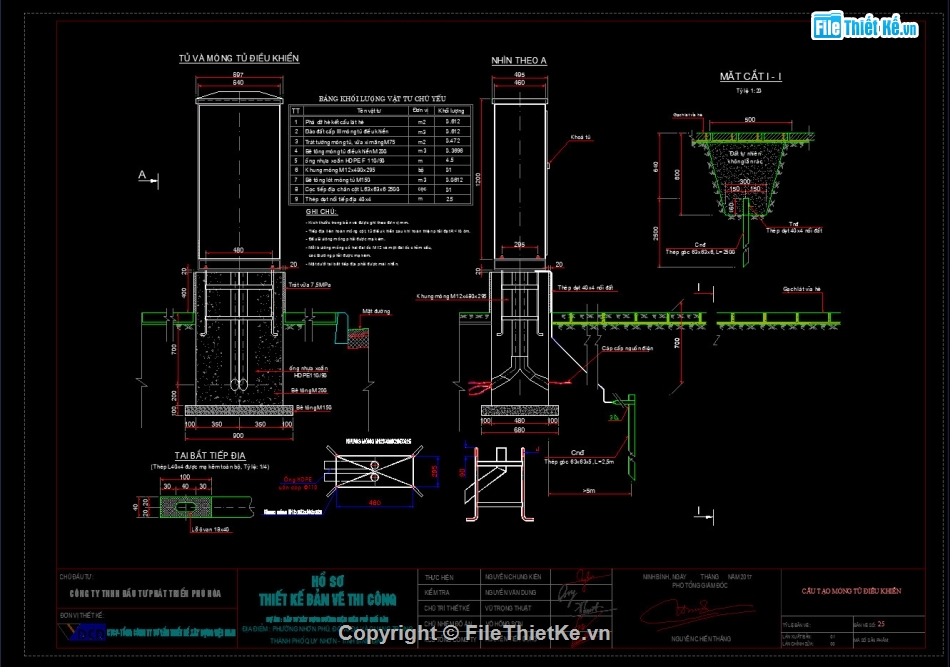

+ Móng tủ điều khiển

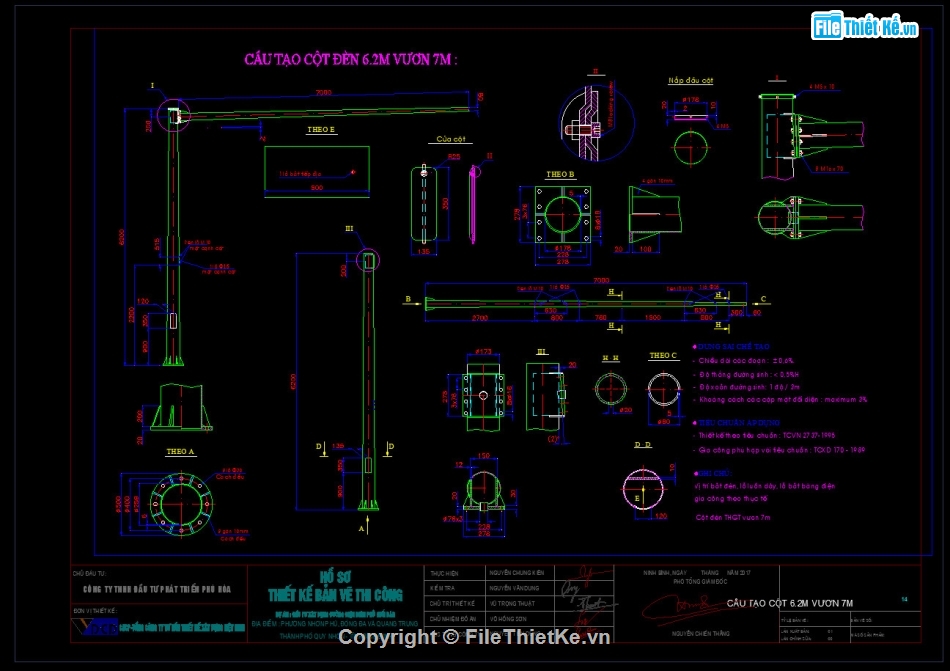

+ Mặt cắt điển hình cột đèn
+ Bản vẽ gia công colie và tay đỡ đèn trên cần vươn

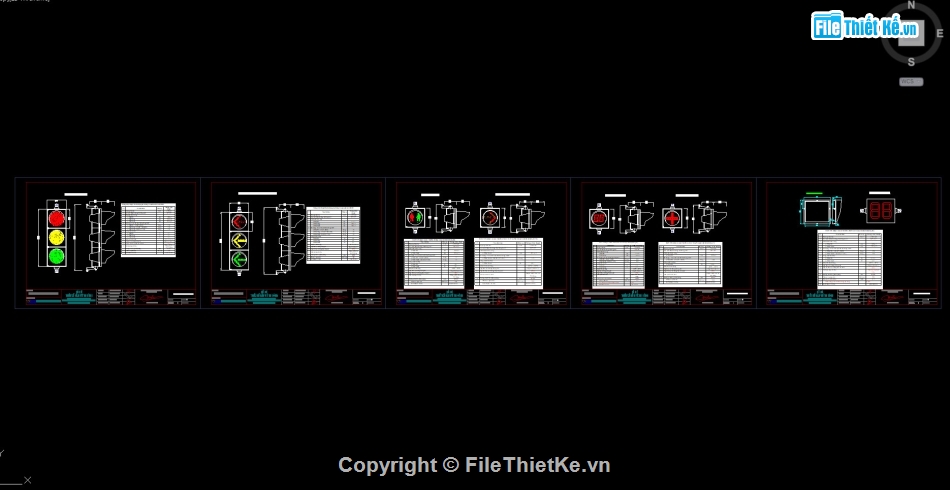

+ Thông số đèn tín hiệu giao thông: Đèn tín hiệu 3 màu 3xD300 Led, Đèn tín hiệu đếm lùi D300, D400 Led, Đèn tín hiệu đi bộ D300 Led, Đèn tín hiệu mũi tên xanh rẽ phải.

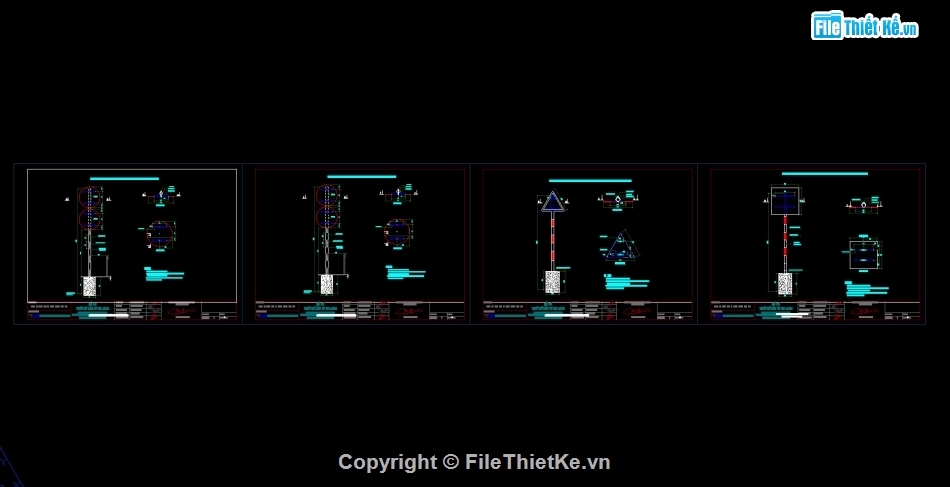

+ Cột biển báo: nguy hiểm, chỉ dẫn, hiệu lệnh
