Gửi tới các bạn tập bản vẽ thiết kế đèn tín hiệu giao thông trên tỉnh lộ 534 đầy đủ các hạng mục bản vẽ cấu tạo.
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ thiết kế đèn tín hiệu giao thông trên tỉnh lộ 534 đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ gồm các phần:

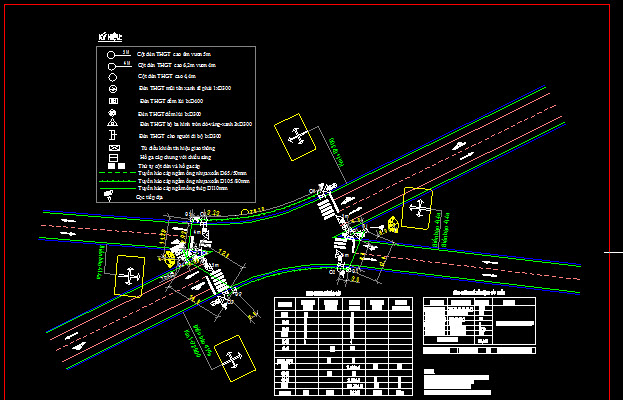

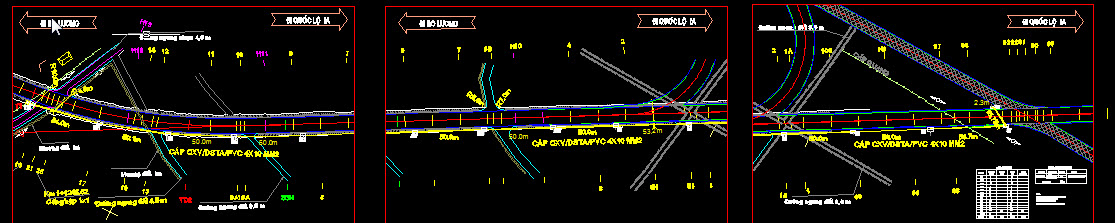

1-Mặt bằng : Các bản vẽ mặt bằng tổ chức giao thông, định vị cột đèn, ống nhựa luồn cáp, đi cáp...;

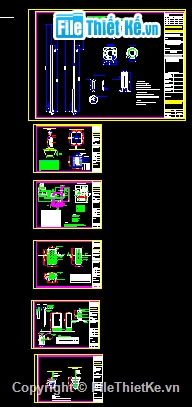

2-Chi tiết: Bản vẽ chi tiết hệ thống điện chiếu sáng;

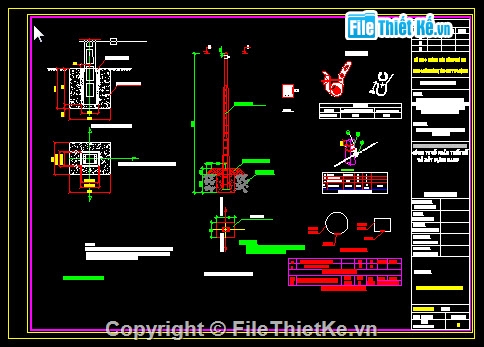

3-Cột: Cấu tạo cột;

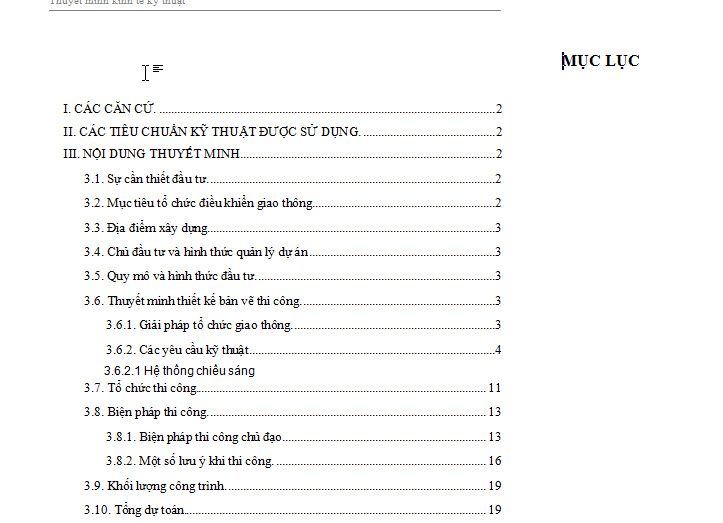

4-Thuyết minh;

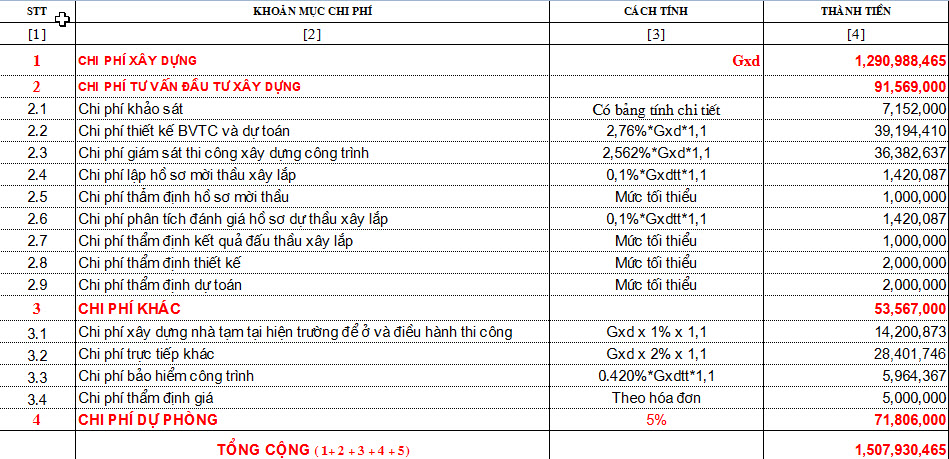

5-Dự toán.
Dưới đây là một số hình ảnh trong tập bản vẽ thiết kế đèn tín hiệu giao thông trên tỉnh lộ 534 đầy đủ các hạng mục:
