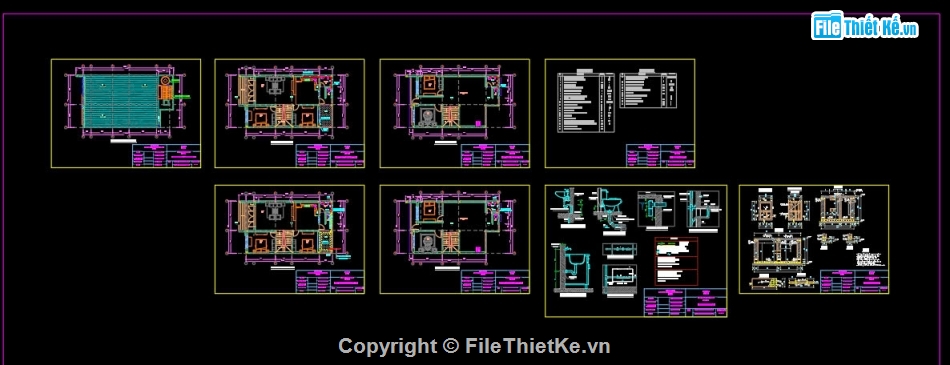

Hồ sơ thiết kế đầy đủ nhà phố 2 tầng với kích thước rộng 8m x dài 14.3m

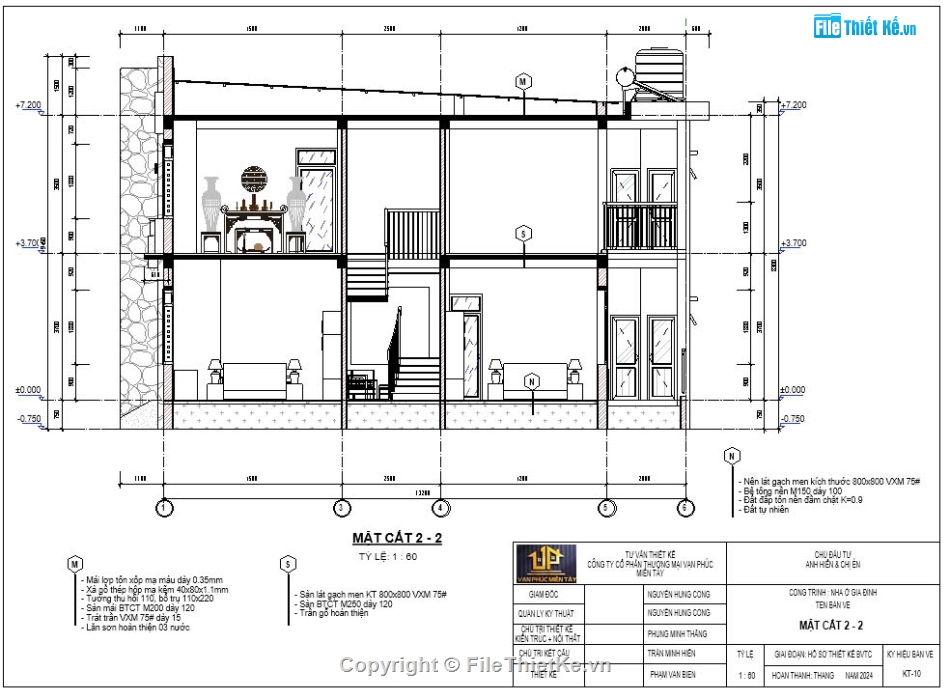

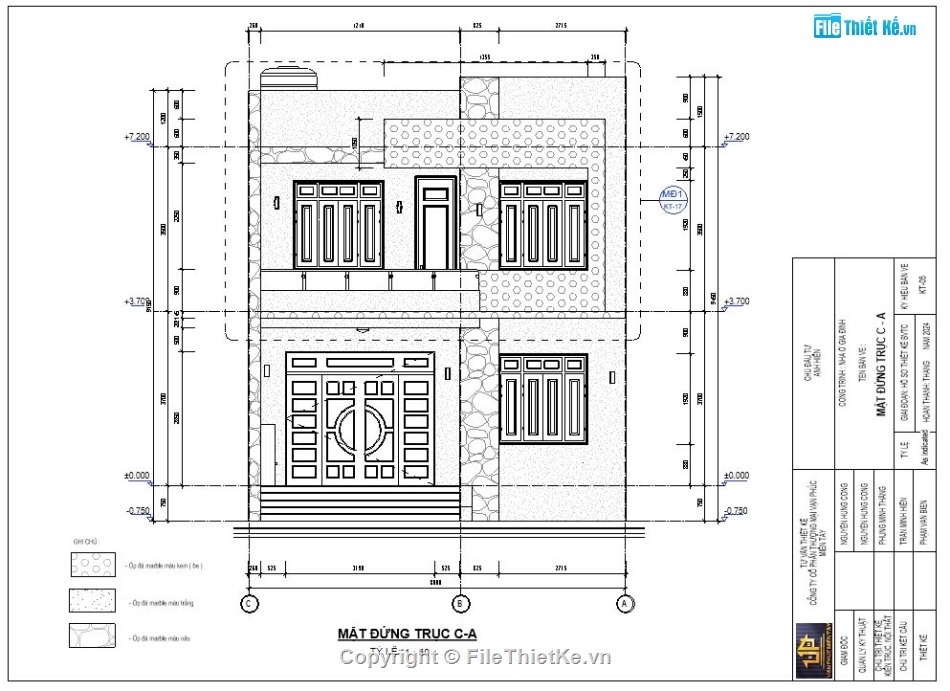

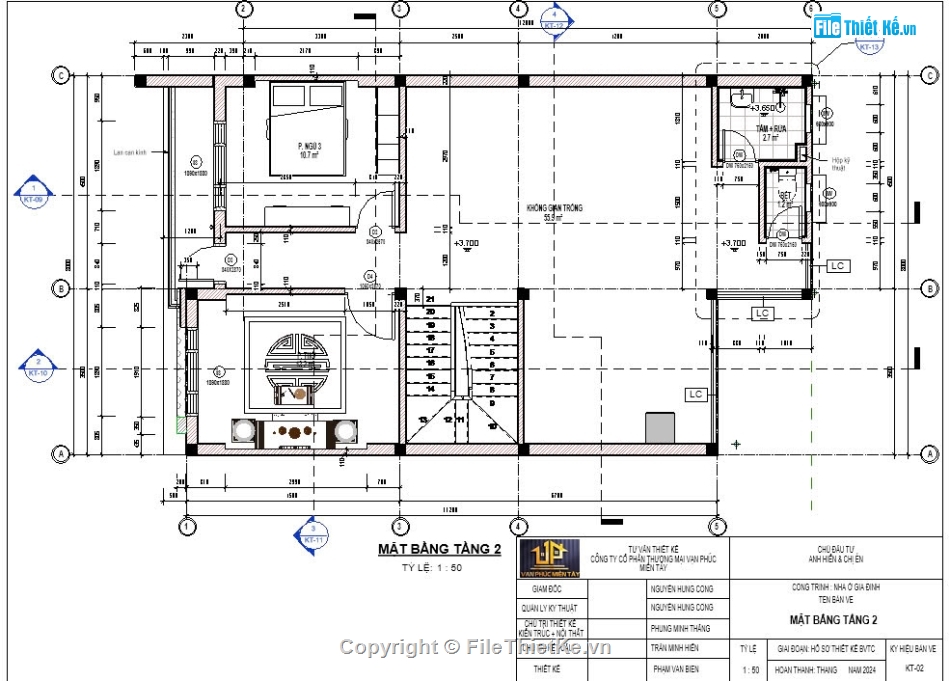

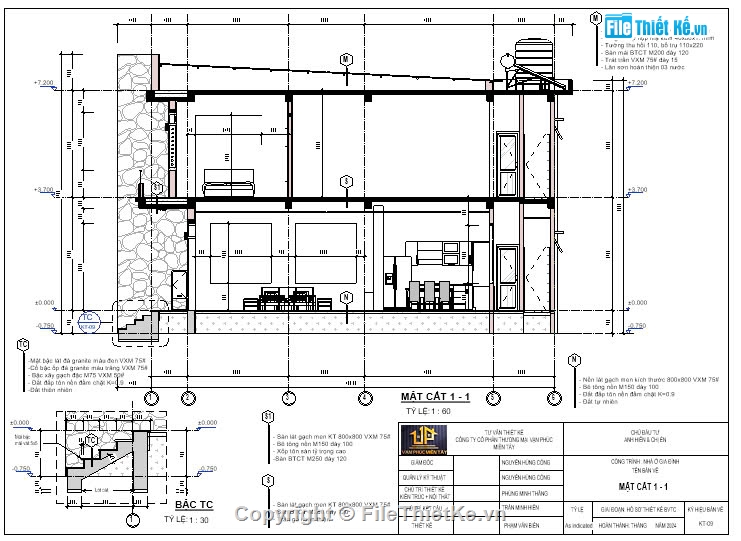

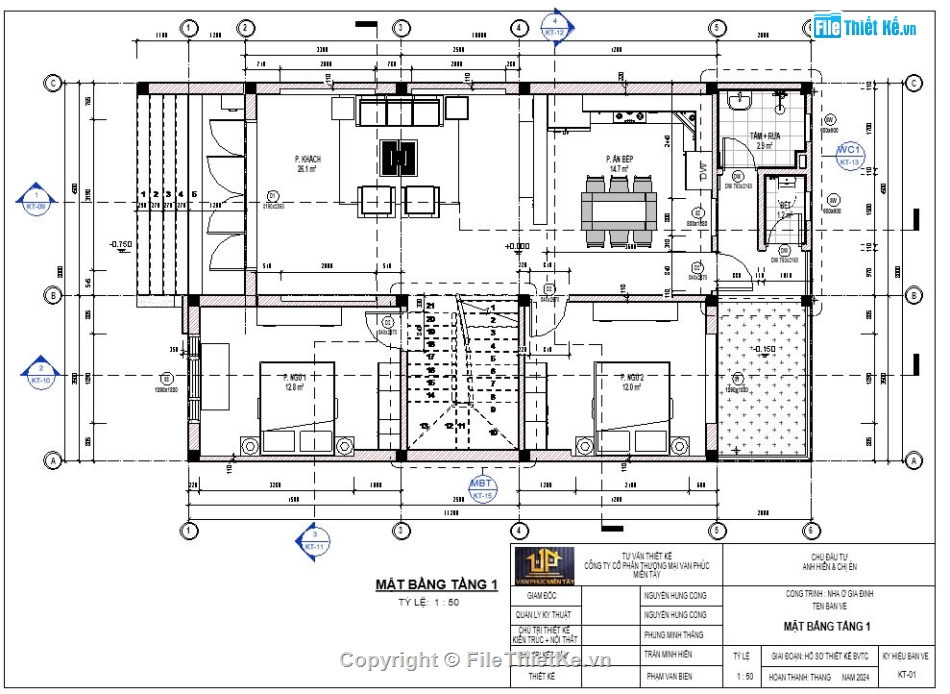

-Bản vẽ bao gồm file revit phần kiến trúc gồm toàn bộ bản vẽ mặt bằng bố trí công năng, mặt cắt, chi tiết kiến trúc
-Bản vẽ autocad phần kết cấu bao gồm toàn bộ bản vẽ móng,cột, dầm, sàn, bảng thống kê thép đầy đủ

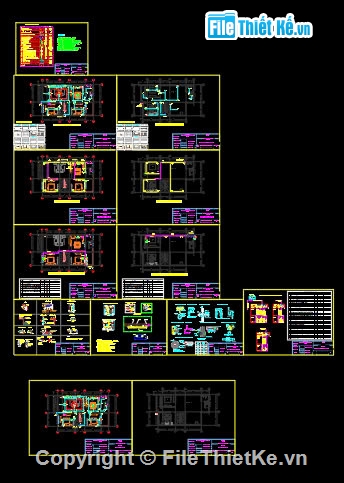

-Bản vẽ autocad phần điện chiếu sáng bao gồm bản vẽ mặt bằng đi dây điện, bảng thống kê thiết bị điện
-Bản vẽ autocad phần cấp thoát nước bao gồm bản vẽ mặt bằng đi đường ống cấp thoát nước, bể tự hoại, bảng thống kê thiết vật tư nước

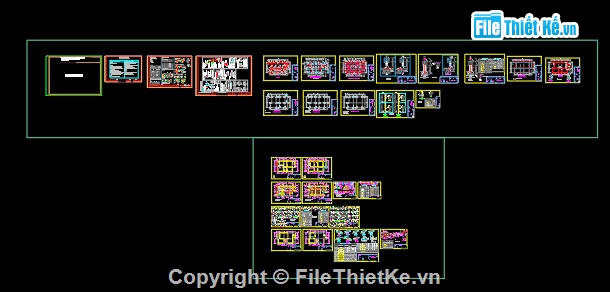

Tổng số bản vẽ : phần kiến trúc bao gồm 25 bản vẽ chi tiết và phối cảnh công trình
-Phần kết cấu bao gồm 25 bản vẽ chi tiết các bản vẽ từ móng đến mái
-phần bản vẽ điện bao gồm 12 bản vẽ mặt bằng và chi tiết bố trí đường điện
-Phần bản vẽ cấp thoát nước bao gồm 11 bản vẽ mặt bằng và chi tiết bố trí đường nước
Tổng số hồ sơ gồm 73 bản vẽ đầy đủ để thi công xây dựng
công trình đã được thi công và triển khai thực tế
