Gửi tới các bạn tập bản vẽ thiết kế cống Sơn Hải 2x3x3m đầy đủ các hạng mục bản vẽ cống, bản tính khối lượng, thuyết minh.
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ thiết kế cống Sơn Hải 2x3x3m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 6 phần:
1-Thuyết minh : Bao gồm thuyết minh cống;
2-Phần chung: Bao gồm bình đồ cống, bố trí chung cống... ;
3-Kết cấu phần dưới: Bao gồm cấu tạo và bố trí cốt thép cống...;
4-Đường đầu cống: Bao gồm trắc dọc, trắc ngang cống...;
5-Tổ chức thi công: Bao gồm mặt bằng công trường, tuyến tránh;
6-Khối lượng: Bao gồm bảng tổng hợp khối lượng cống;

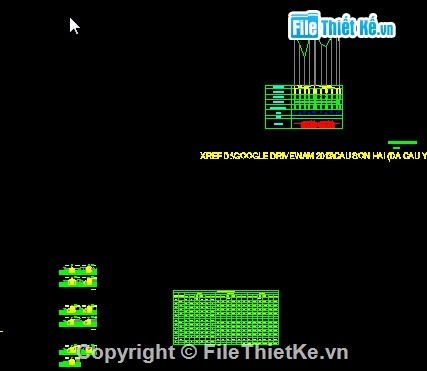

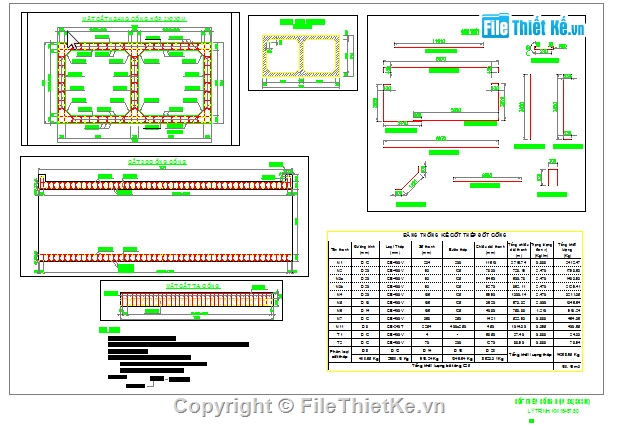

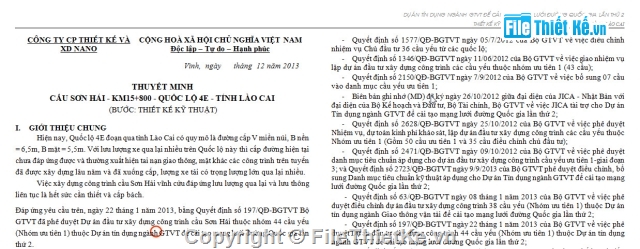

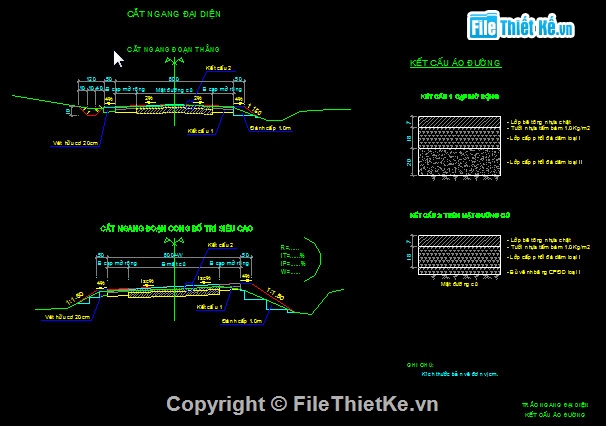

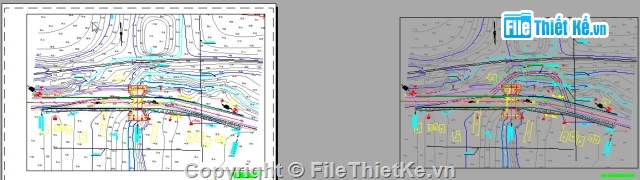

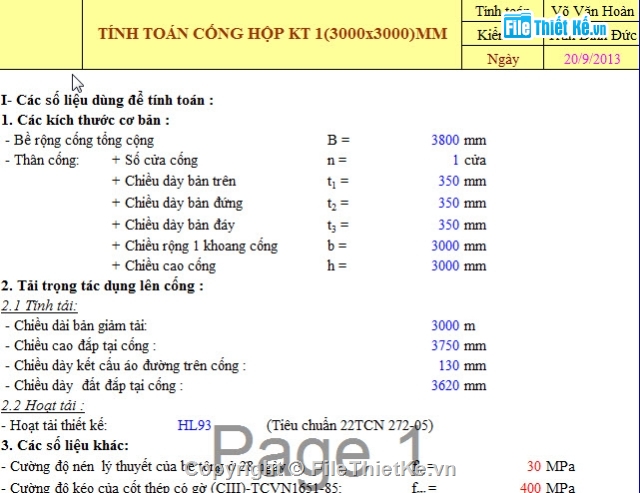

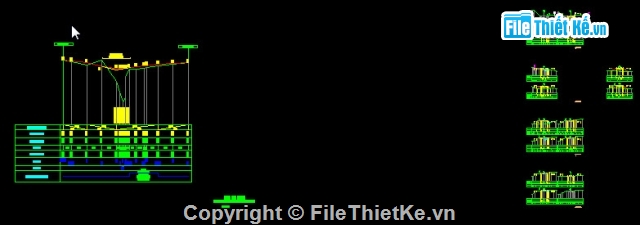

Dưới đây là một số hình ảnh trong tập bản vẽ cống Sơn Hải 2x3x3m đầy đủ các hạng mục:
