Gửi tới các bạn tập Bản vẽ thiết kế cơ sở cầu dàn thép Bellay 4 nhịp 21.32m, khổ cầu B=4+2x0.5m
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập Bản vẽ thiết kế cơ sở cầu dàn thép Bellay 4 nhịp 21.32m, khổ cầu B=4+2x0.5m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 6 phần:
- Phần 1: Thuyết minh cầu bao gồm nội dung thuyết minh căn cứ, tiêu chuẩn kỹ thuật, quy mô, giải pháp thiết kế và phương án tổ chức thi công;

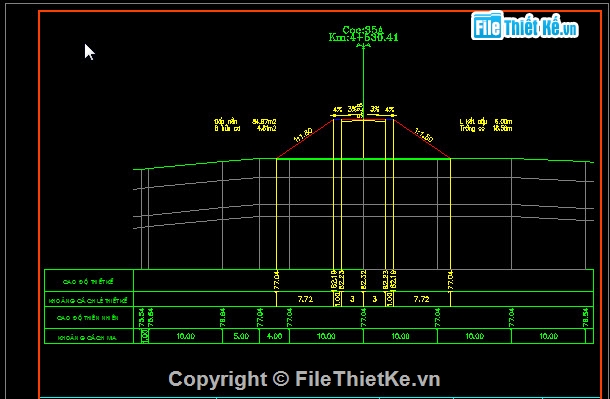

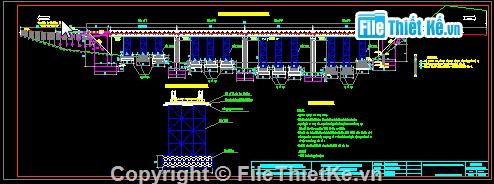

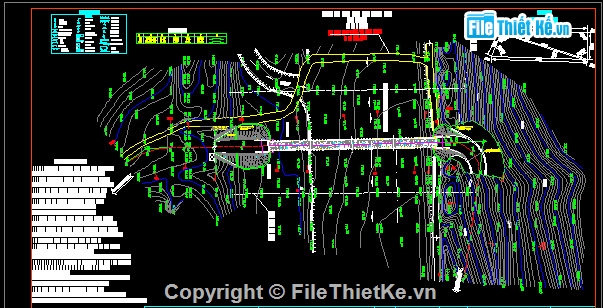

- Phần 2: Bố trí chung cầu bao gồm bình đồ, trắc dọc, mặt bằng cầu...;

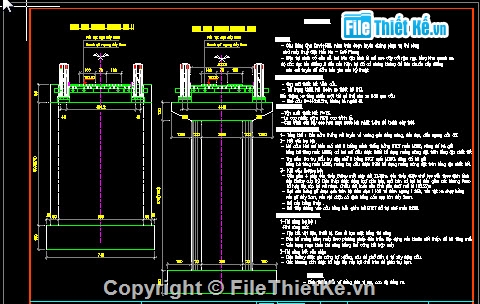

- Phần 3: Kết cấu phần dưới bao gồm mố, trụ... ;

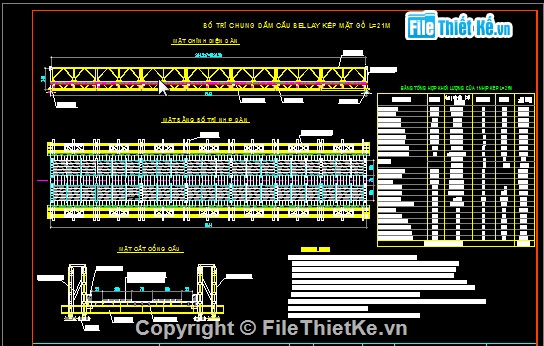

- Phần 4: Kết cấu phần trên bao gồm bố trí chung dầm...;

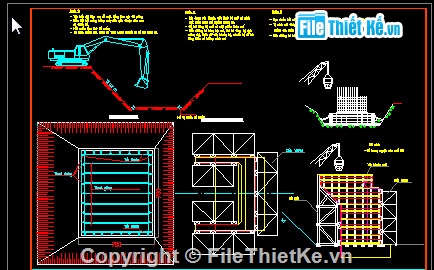

- Phần 5: Biện pháp thi công bao gồm thi công mố, trụ, nhịp...;

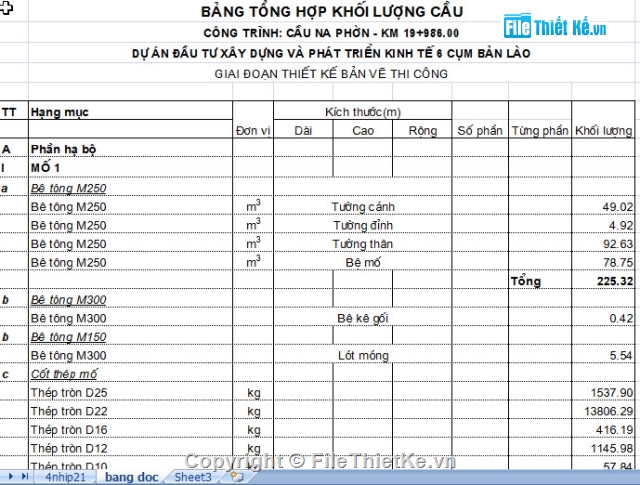

- Phần 6: Khối lượng cầu
Nguồn: Filethietke.vn
