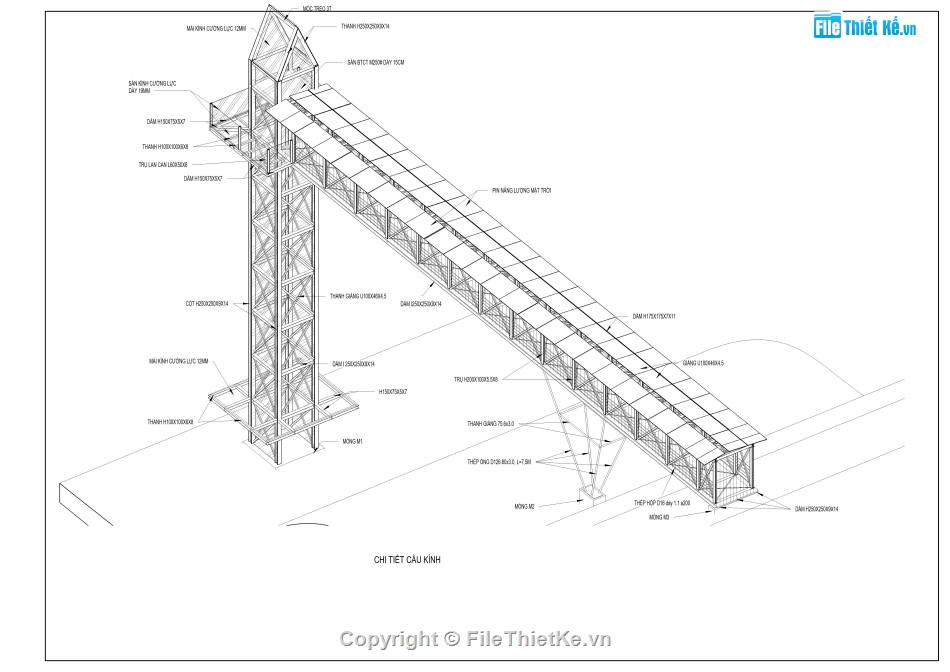

- Bản vẽ thiết kế cầu kính kết hợp thang máy kích thước rộng 2.4m, dài 42.3m, cao 27.5m
- Công năng: khu cầu kính rộng 2.4m x dài 38.5m kết cấu thép hình, sàn bằng kính cường lực. Khu thang máy kích thước 5.8m x 5.25m x cao đỉnh mái 27.5m, kết cấu bằng thép hình, bao che bằng vách kính
- Hồ sơ thiết kế bao gồm:

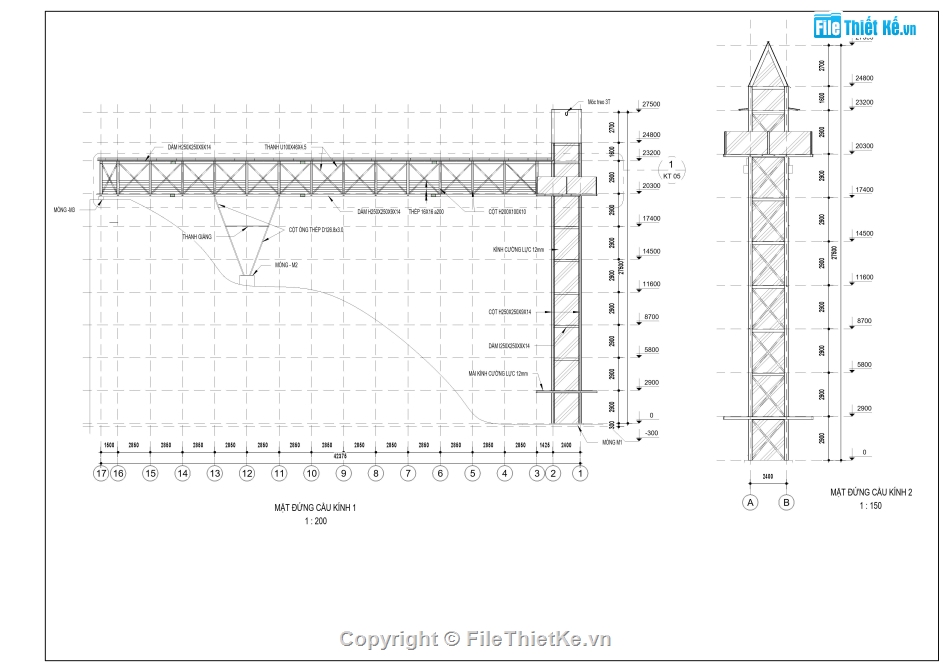

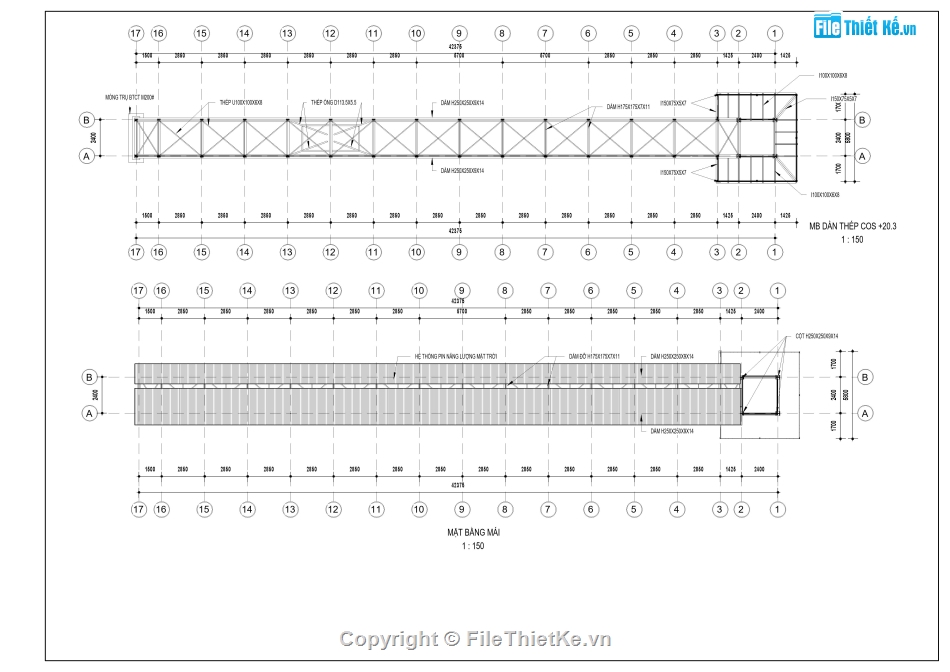

+ Bản vẽ phần kiến trúc file revit phiên bản 2020: mặt bằng , mặt đứng, mặt cắt, chi tiết kiến trúc

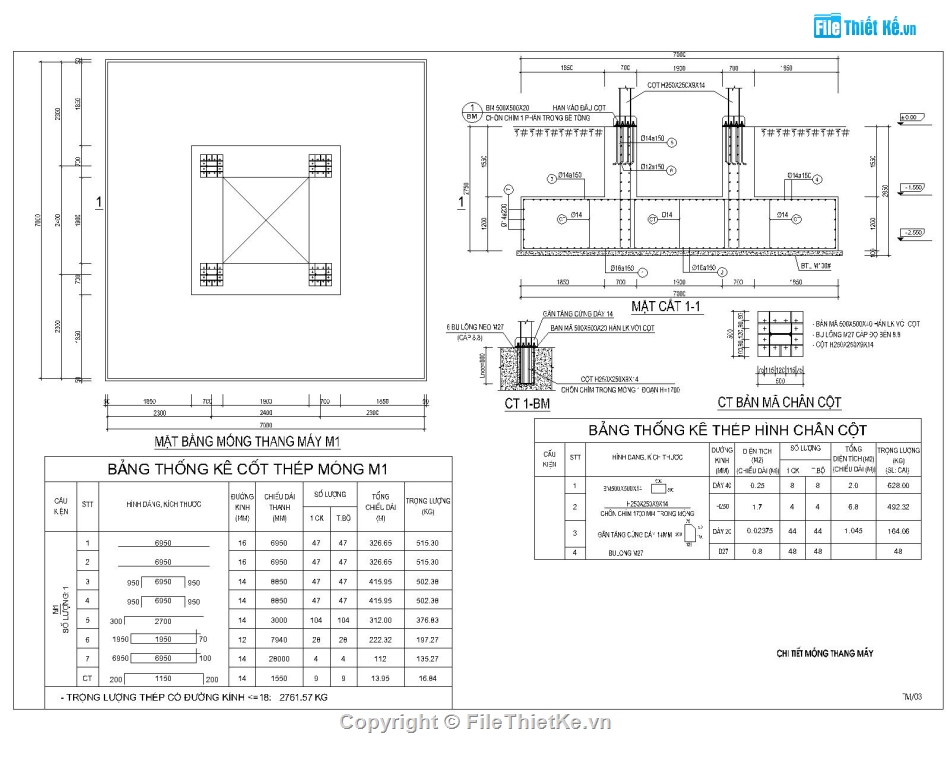

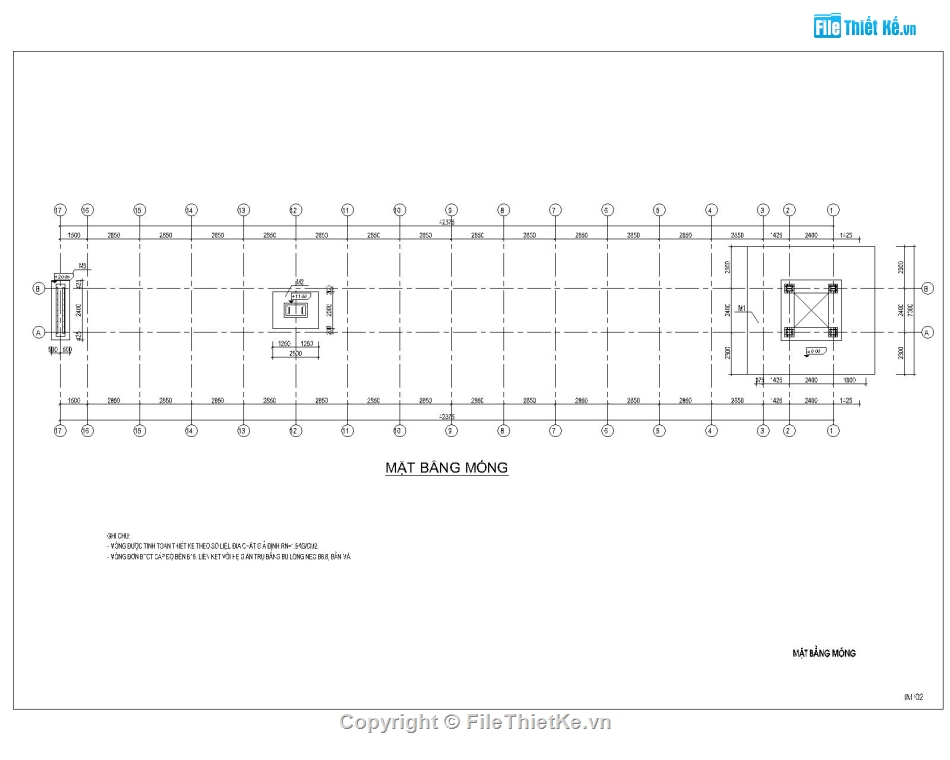

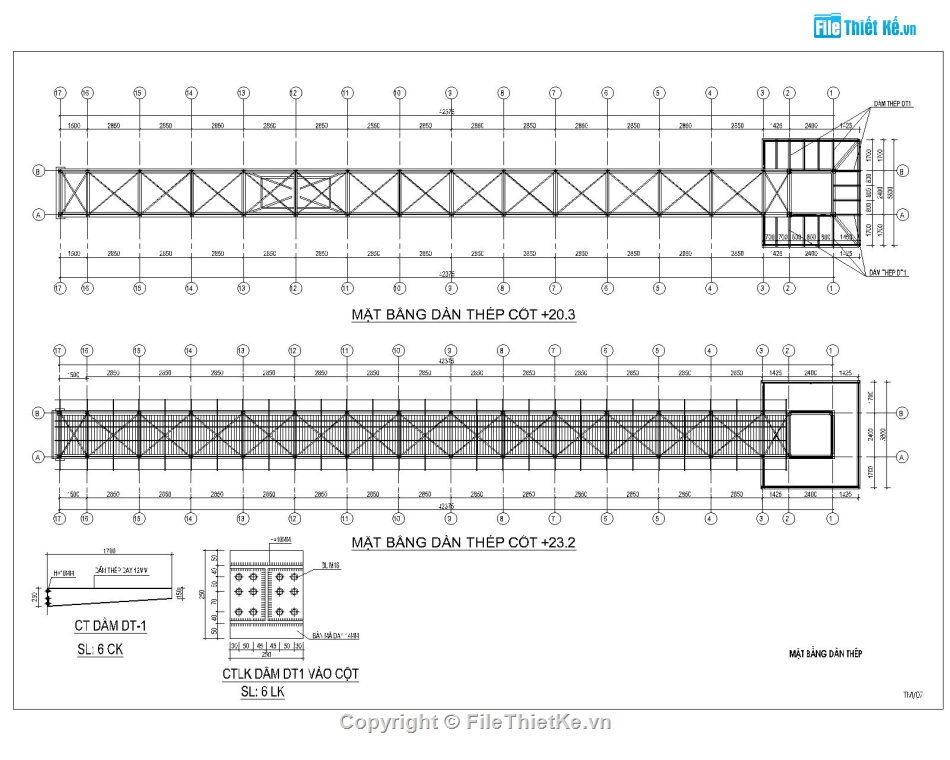

+ Bản vẽ phần kết cấu file autocad: mặt bằng móng, chi tiết kết cấu, bảng thống kê thép
+ Bản vẽ phần điện thu sét file autocad: mặt bằng, chi tiết thu sét
- Số lượng bản vẽ:

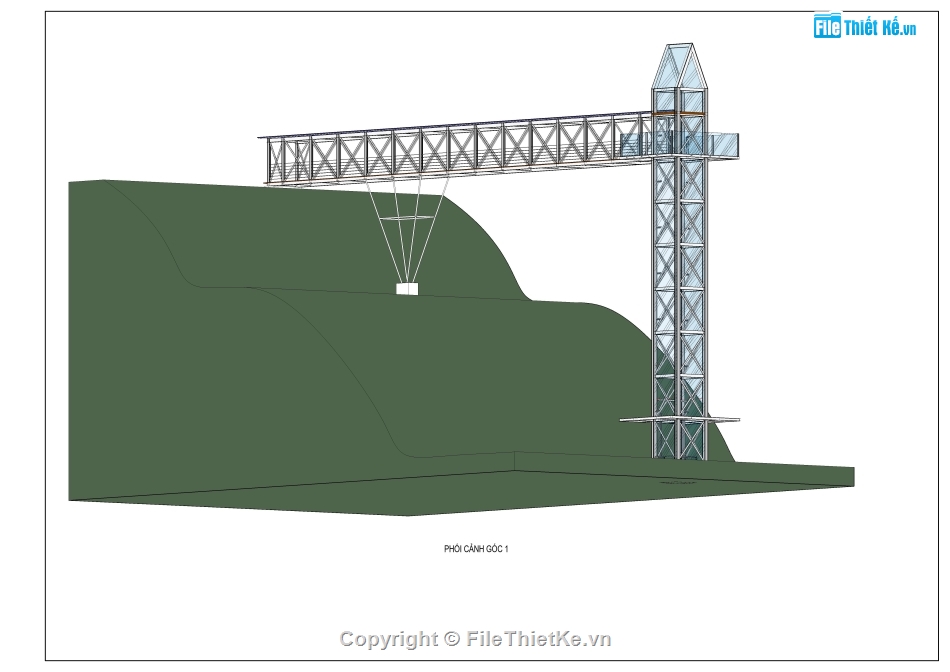

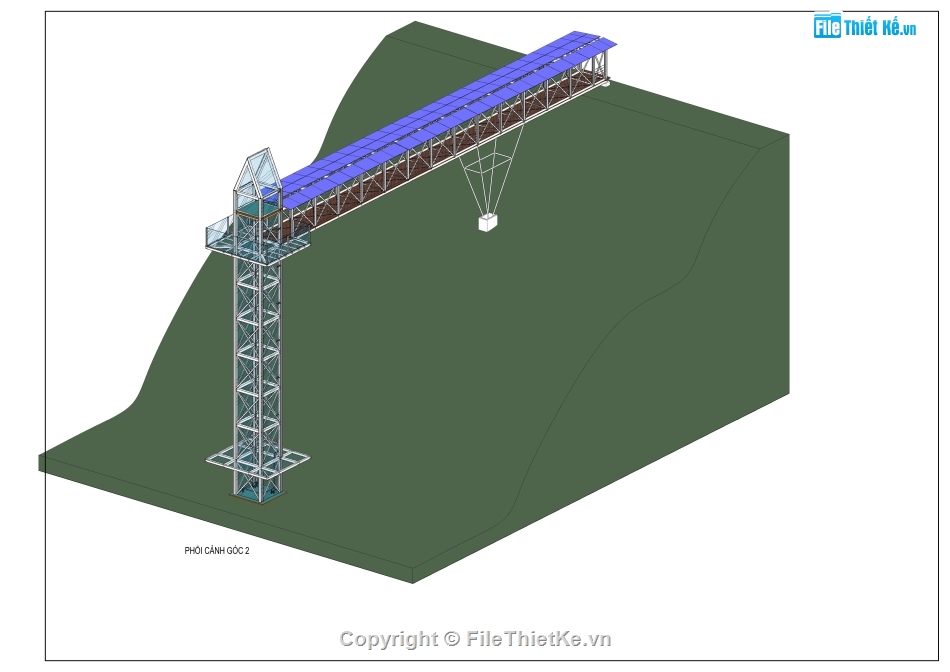

+ Bản vẽ kiến trúc gồm mô hình 3d và bản vẽ chi tiết tổng 06 bản
+ Bản vẽ kết cấu gồm 08 bản
+ Bản vẽ thu sét gồm 05 bản
