Bản vẽ nhà phố 1 hầm 3 tầng, 1 tum tân cổ điển kích thước 5.4x17.7m
Phần kiến trúc:

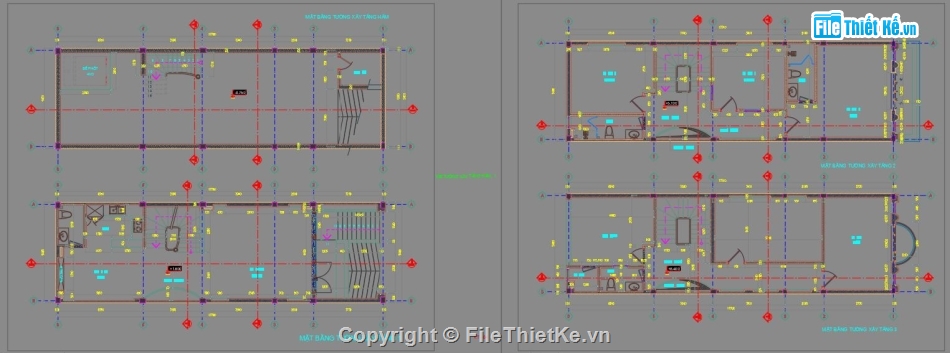

-mb nội thất tầng hầm, tầng 1, nội thất tầng 2,3, tầng tum,
-mb tường xây tầng hầm, 1, 2,3,tum,mái
-mđứng trục a-b,b-b,6-1
-m cắt a-a,b-b,c-c,

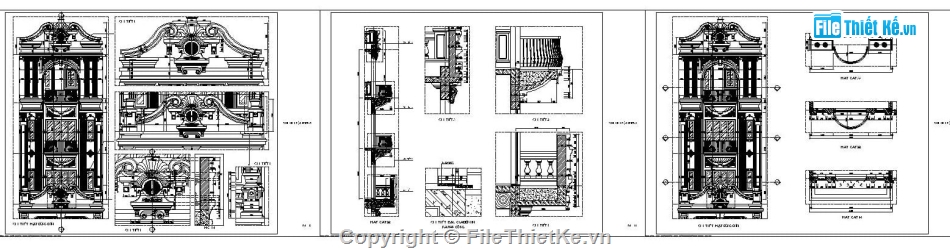

-chi tiết mdd1,2,3,4,5

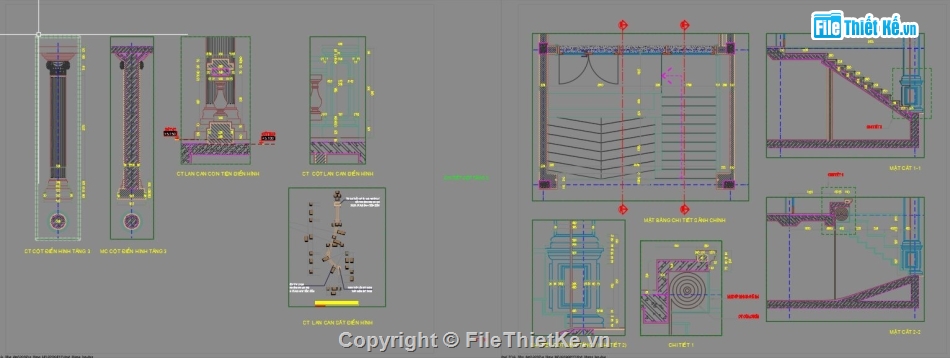

-chi tiết cột tầng 3
-chi tiết sảnh tầng 1.

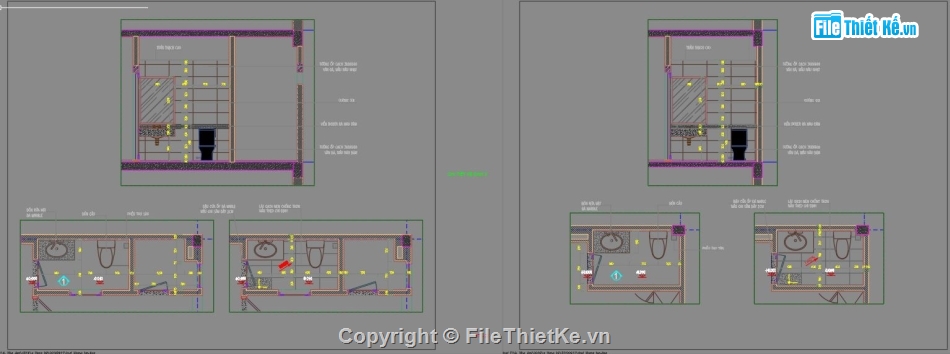

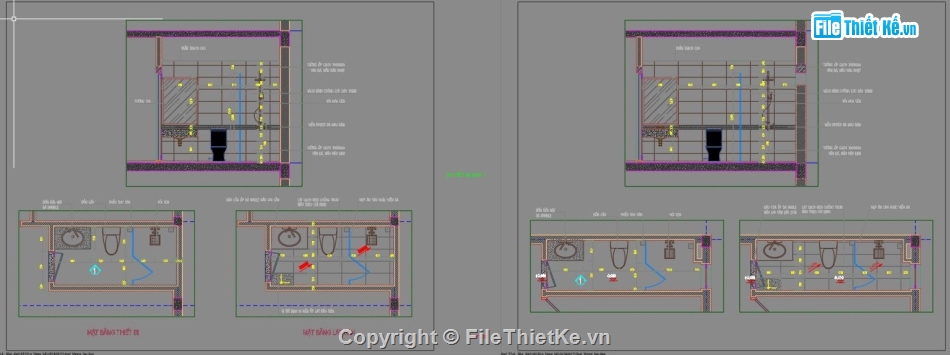

-chi tiết vệ sinh 1,2,3,4

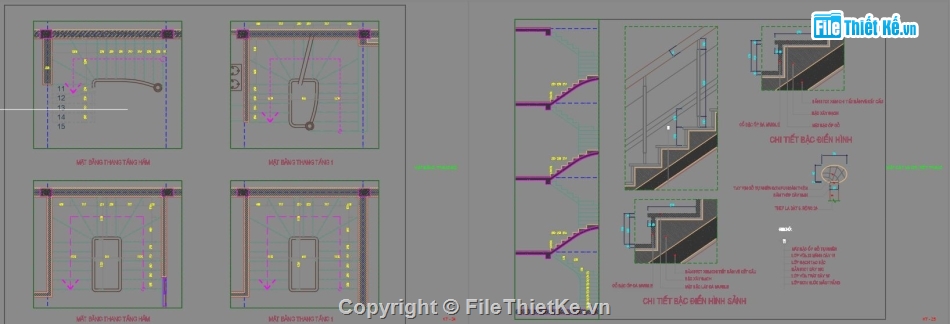

-mặt bằng thang bộ
-mặt cắt và chi tiết thang.
-mb định vị cửa tầng hầm,1,2,3, tầng tum
-chi tiết cửa đi Đ 1 -5.
-chi tiết cửa sổ S 1 - 3, SW1, ĐW
- bảng thống kê cửa
-MB lát sàn tầng hầm,1,2,3,tum.
