Bản vẽ bao gồm các phần:

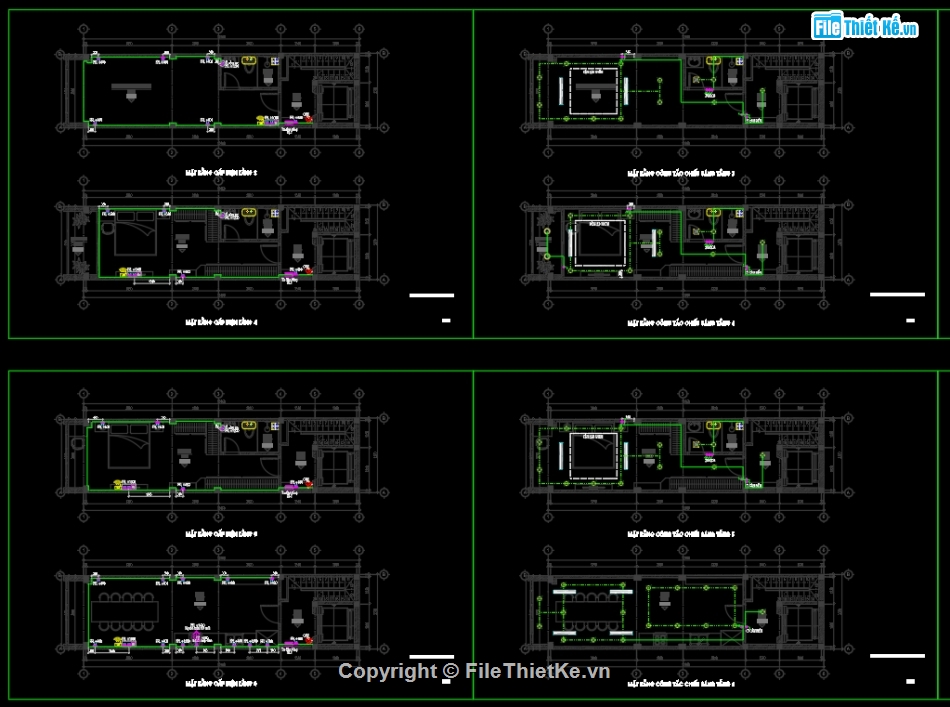

Mặt bằng cấp điện ổ cắm
Mặt bằng chiếu sáng trần đèn + chiếu sáng công tắc

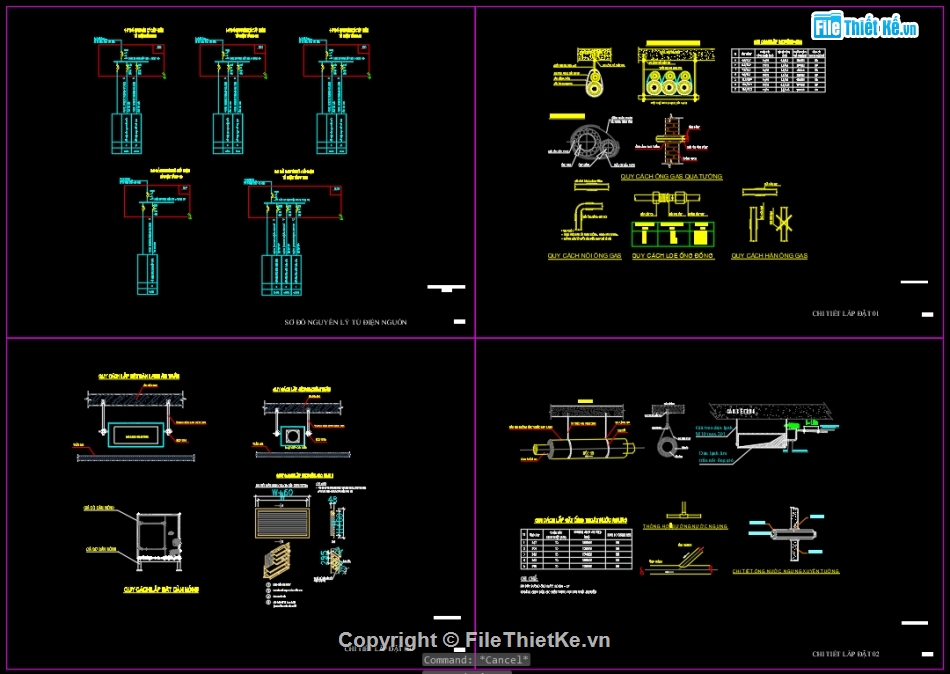

Sơ đồ nguyên lý cấp điện tủ điện tổng và tủ điện các tầng

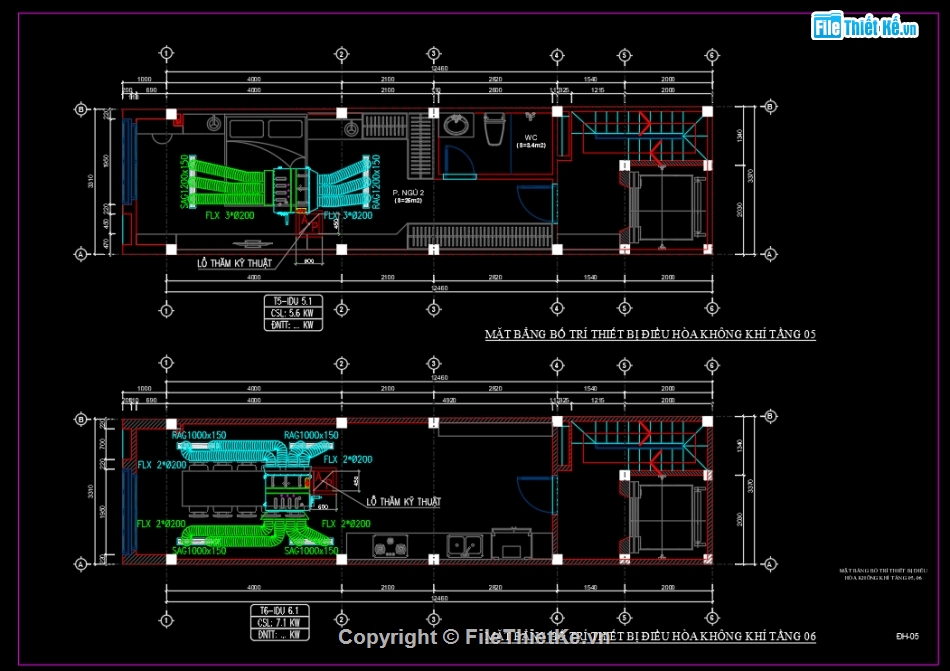

Mặt bằng điều hoà không khí các phòng

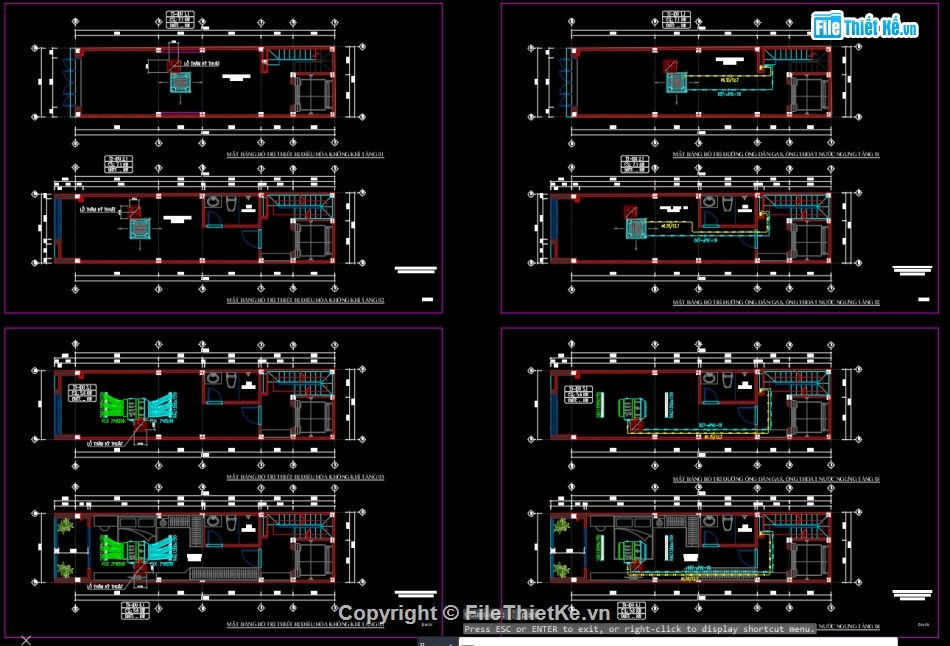

Mặt bằng đi ống gas, dàn nóng, nối ống gió điều hoà không khí VRV

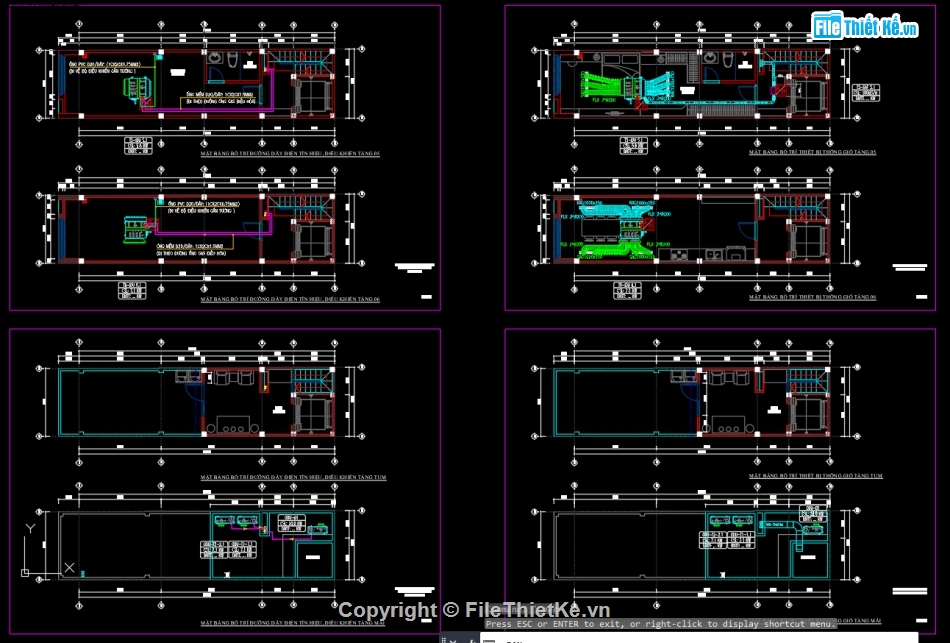

Mặt bằng điện nhẹ - internet
Mặt bằng hút mùi các tầng

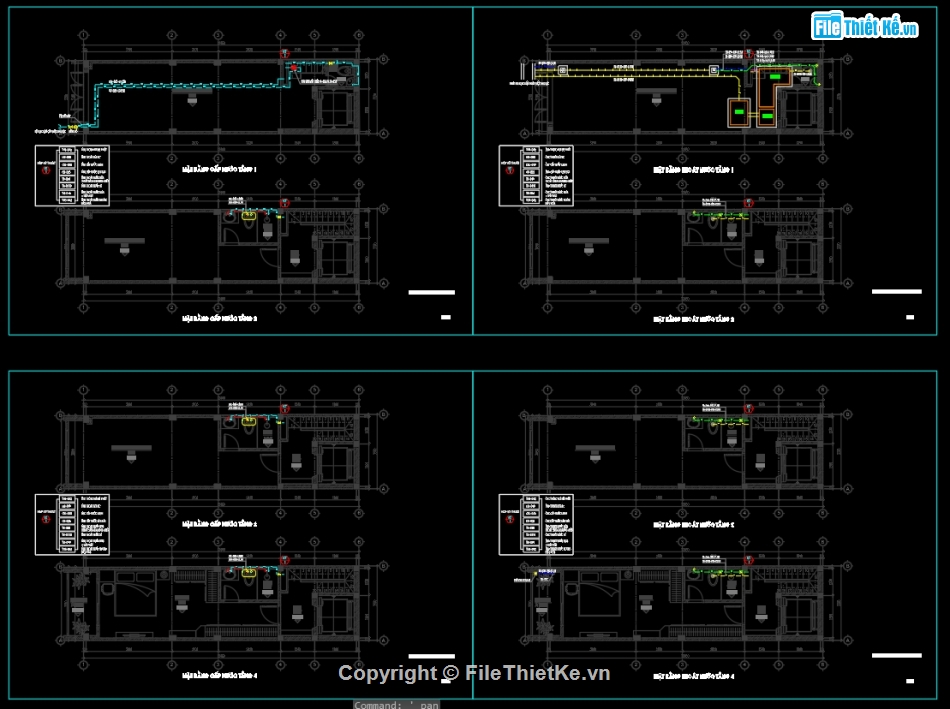

Mặt bằng cấp nước (Tổng thể + chi tiết)

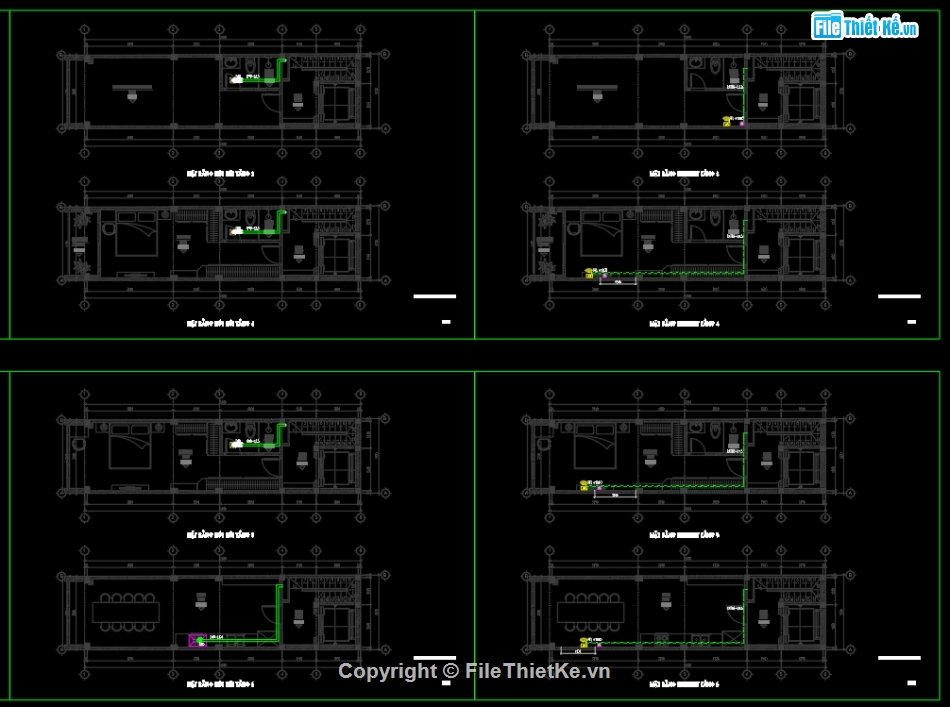

Mặt bằng thoát nước thải (Tổng thể + chi tiết)
Mặt bằng chi tiết WC thiết bị vệ sinh

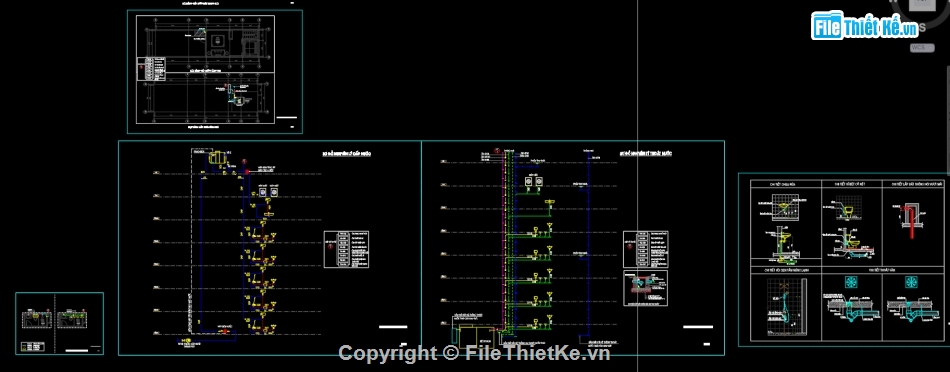

Sơ đồ nguyên lý cấp nước - nóng và lạnh
Sơ đồ nguyên lý thoát nước thải trong + ngoài nhà
Sơ đồ nguyên lý điều hoà không khí VRV các tầng, thoát nước ngưng điều hoà
Mặt bằng Combine thiết bị
Chi tiết lắp đặt cấp thoát nước
Chi tiết lắp đặt điều hoà thông gió VRV
Thuyết minh kỹ thuật cấp điên - cấp thoát nước
Bảng thống kê ký hiệu bản vẽ
