Hồ sơ bản vẽ thiết kế biển quảng cáo Pano 3 mặt.
Thông tin thiết kế:
- Trụ D1000
- Cao độ mặt dưới: 8m
- Cao độ mặt trên: 13m
- Kích thước 2 mặt pano chính: 5000x11180
- Kích thước mặt biển phụ: 5000x10000
Thông tin kết cấu:
- Móng cọc BTCT 300x300
- Đài móng 3.6x3.6x1.6m
- Trụ thép rỗng D1000x16

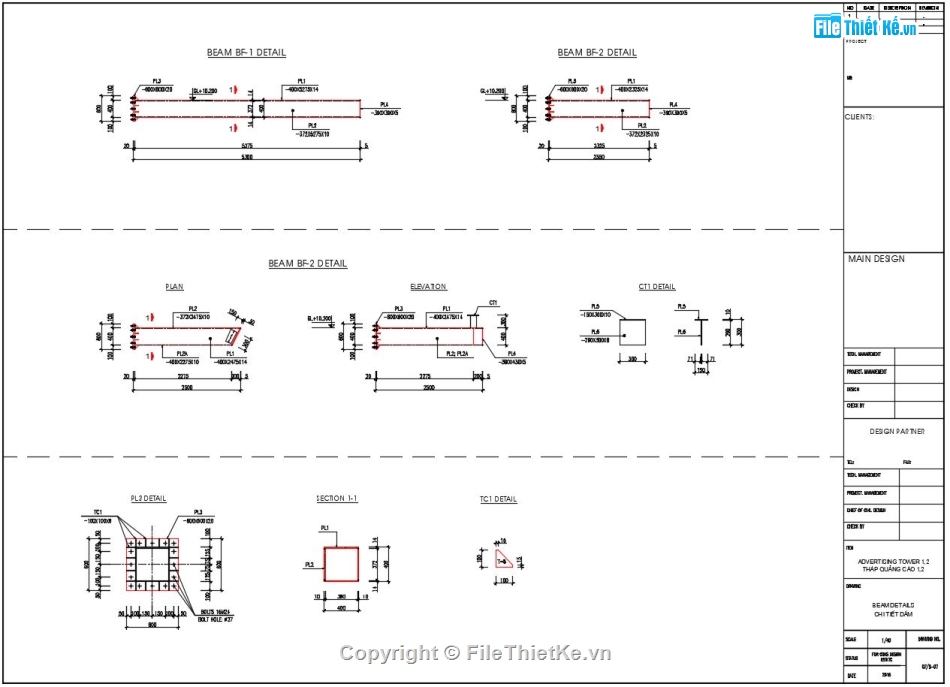

- Hệ Dầm chính: H400x400x14x10

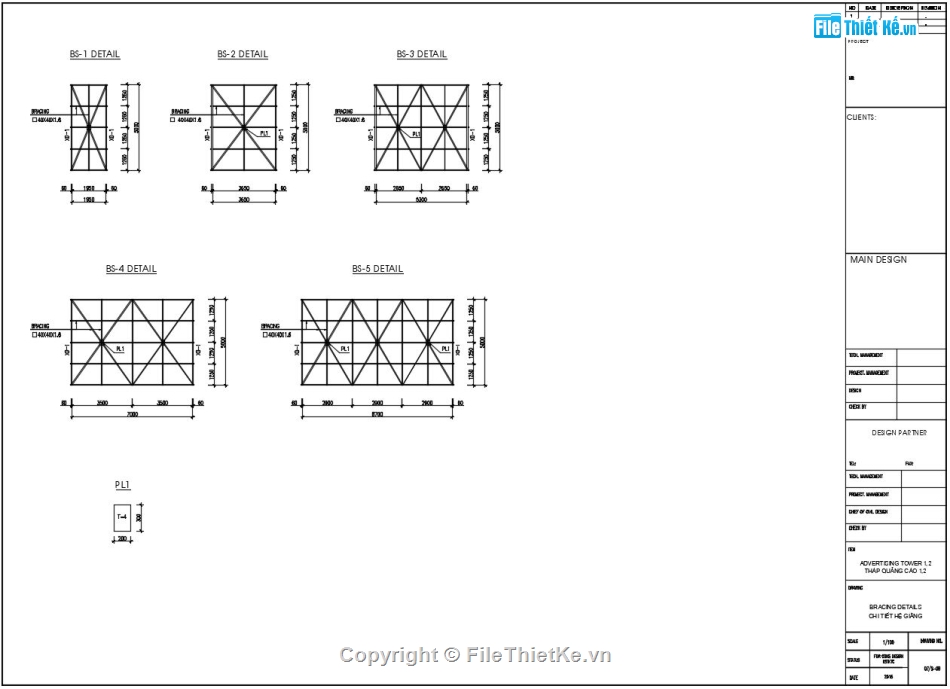

- Hệ xương Pano, hệ thống gia cường: Hộp 40x40x1.6; hộp 40x60x1.6
Hồ sơ bản vẽ bao gồm:

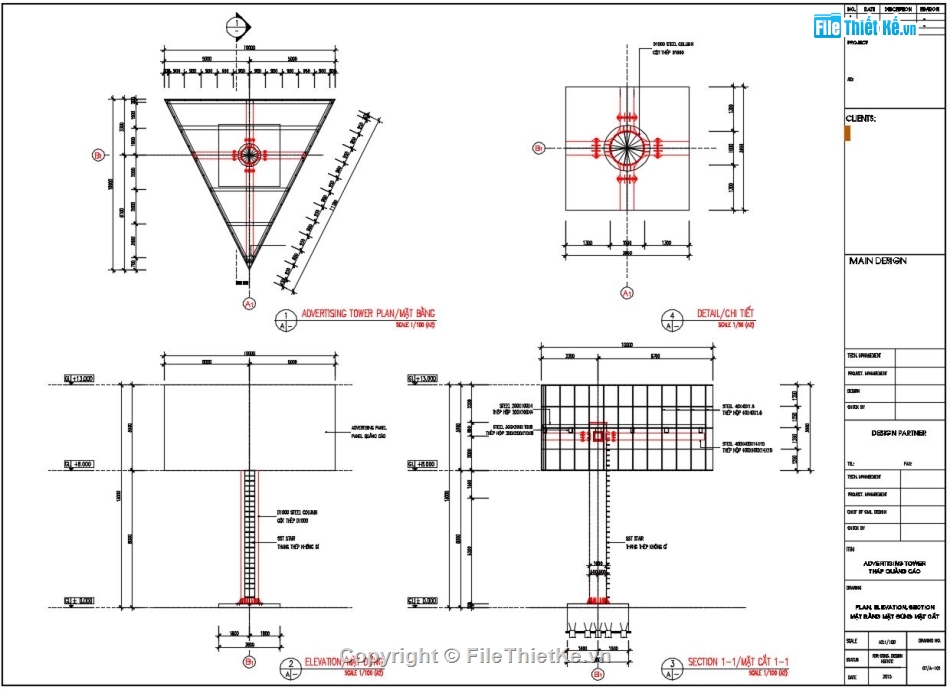

- Bản vẽ kiến trúc

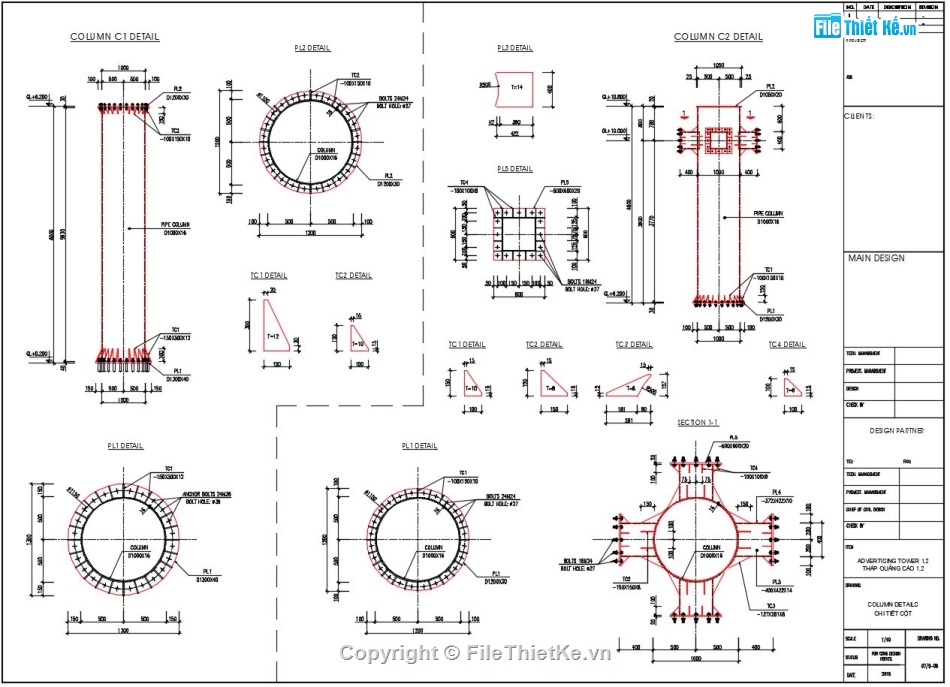

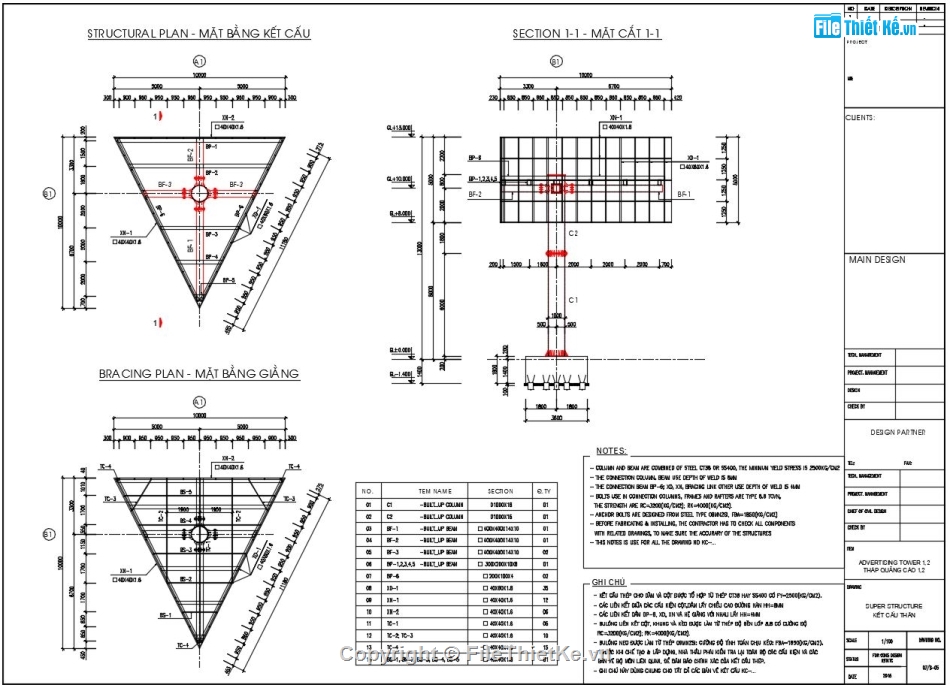

- Bản vẽ kết cấu
Nguồn: Filethietke.vn
