Gửi tới các bạn tập Bản vẽ hoàn công Cầu dàn Bellay
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập Bản vẽ hoàn công Cầu dàn Bellay đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 6 phần:
- Phần 1: Thuyết minh cầu bao gồm nội dung thuyết minh căn cứ, tiêu chuẩn kỹ thuật, quy mô, giải pháp thiết kế và phương án tổ chức thi công;

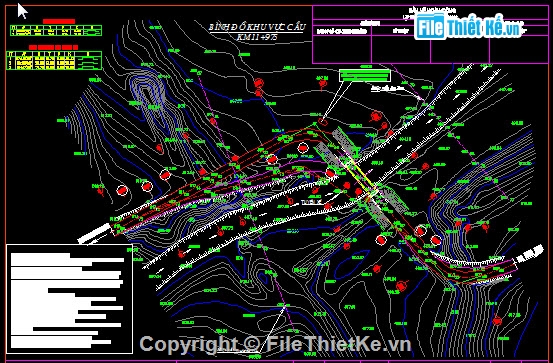

- Phần 2: Bố trí chung cầu bao gồm bình đồ, trắc dọc, mặt bằng cầu...;

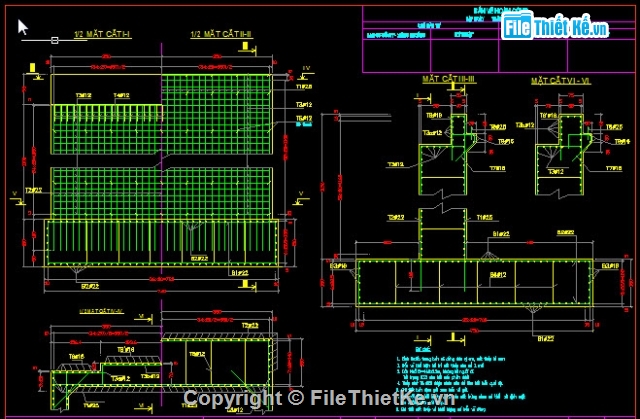

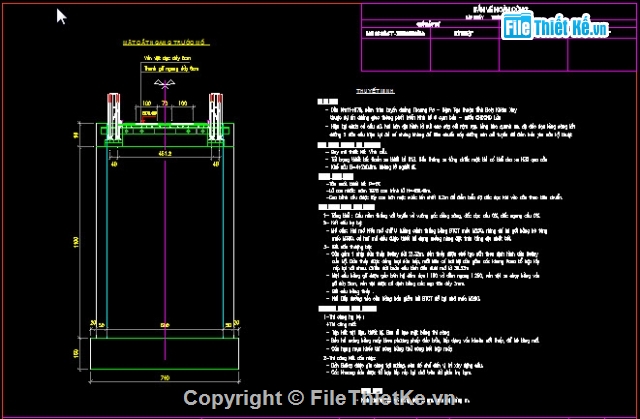

- Phần 3: Kết cấu phần dưới bao gồm mố, trụ, tứ nón... ;

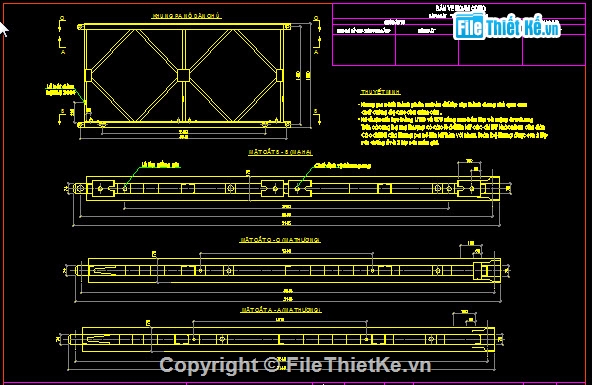

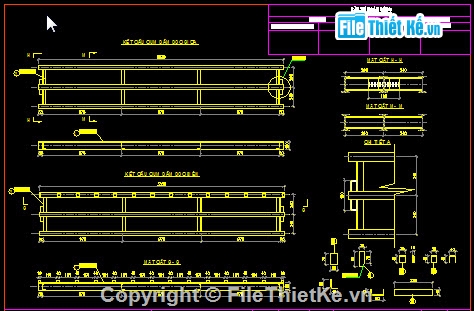

- Phần 4: Kết cấu phần trên bao gồm bố trí chung dầm, cấu tạo dầm, mặt cầu, lan can, thoát nước...;

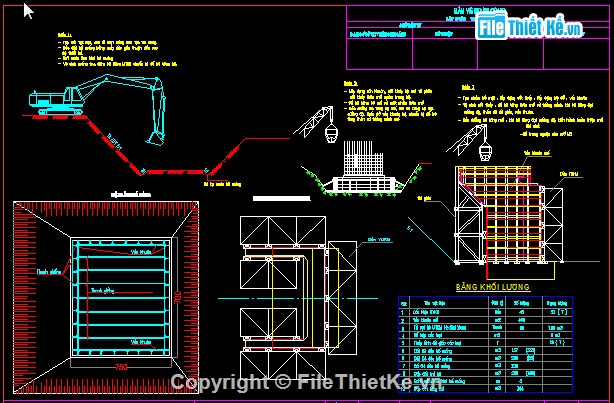

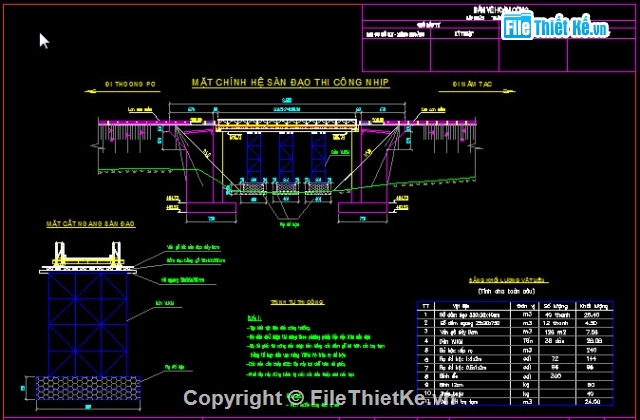

- Phần 5: Biện pháp thi công bao gồm mặt bằng công trường, đường xế, thi công mố, trụ, nhịp...;

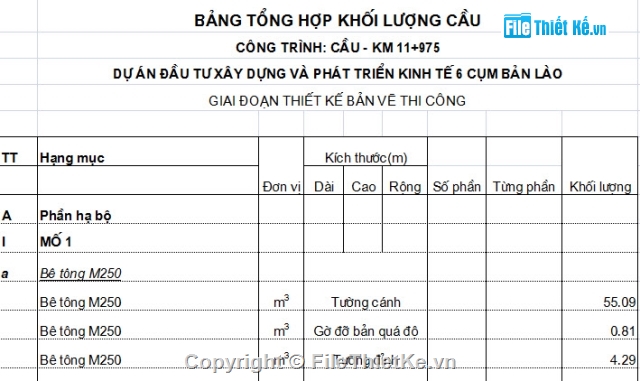

- Phần 6: Khối lượng cầu
