Dự án trung tâm thương mại (siêu thị) với 2 hầm và 8 tầng lầu với diện tích hơn 100 000m2 sử dụng hệ thống điều hòa không khí làm lạnh trung tâm sử dụng 4 chiller giải nhiệt nước (tổng công suất 9370kw) và Chiller bằng gió làm trung tâm cấp lạnh, kết hợp với hệ thống AHU (27 con với công suất từ 190kw đến 430kw) và FCU để phân phối không khí lạnh đến từng khu vực trong trung tâm thương mại. Hệ thống tạo áp cầu thang và hút khói hành lang, hệ thống thông gió và hút khói tầng hầm.

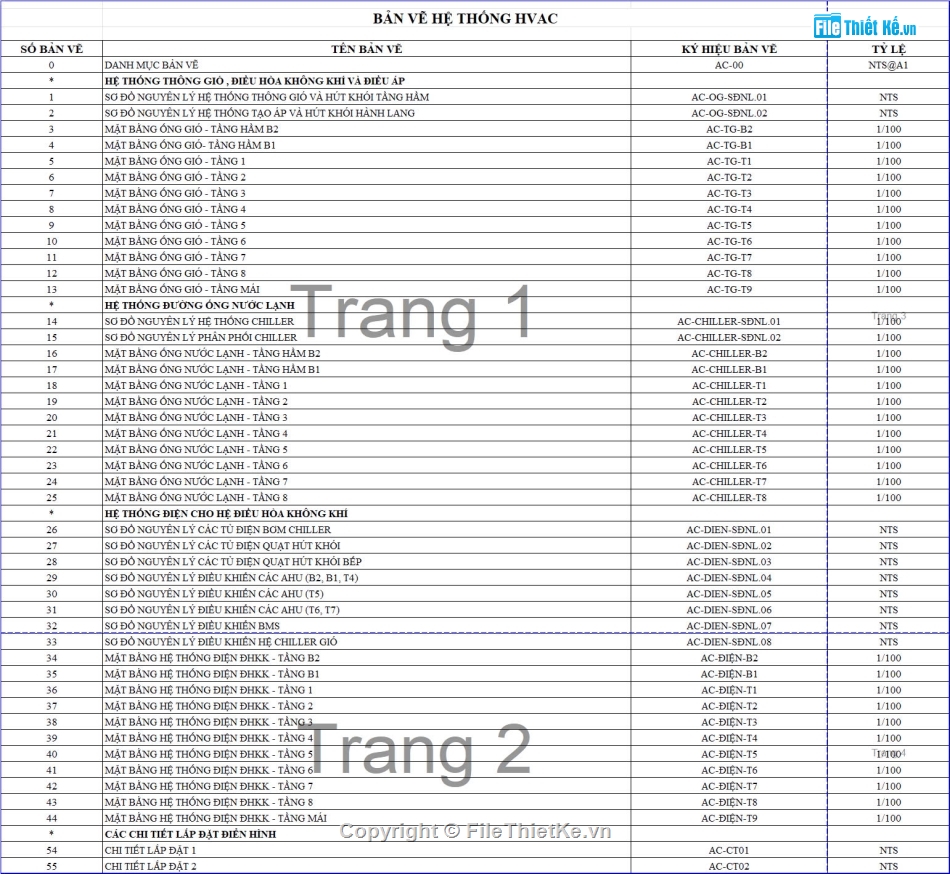

Bản vẽ bao gồm:
- Hệ thống thông gió, điều hòa không khí và điều áp
+ Sơ đồ nguyên lý hệ thống thông gió và hút khói tầng hầm.

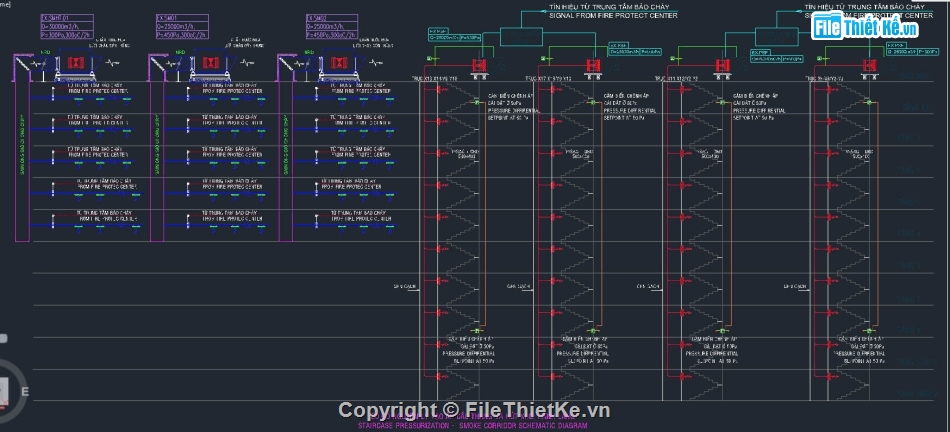

+ Sơ đồ nguyên lý hệ thống tạo áp và hút khói hành lang.

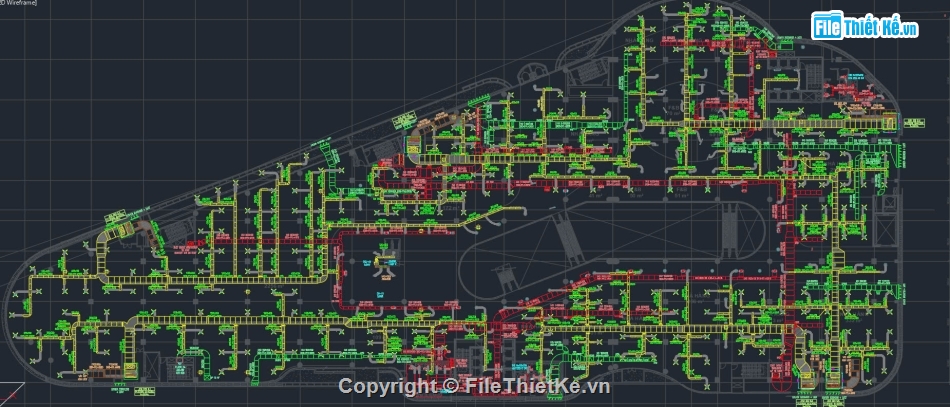

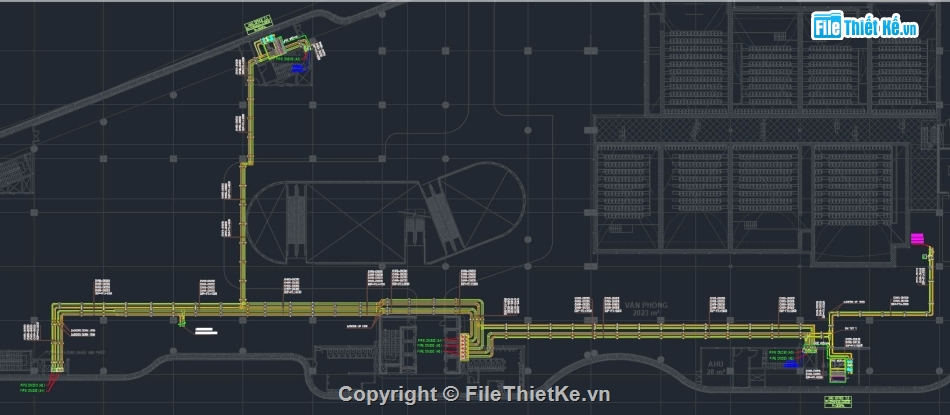

+ Mặt bằng ống gió từ tầng hầm B2
+ Mặt bằng ống gió từ tầng hầm B1

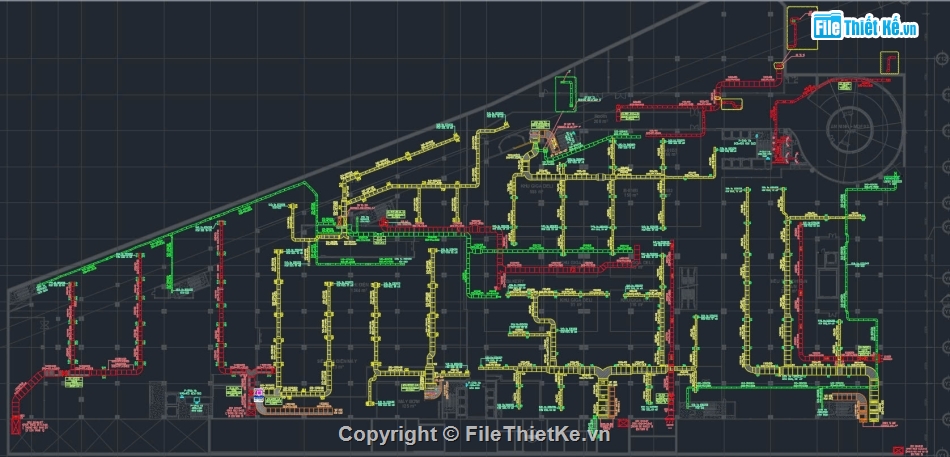

+ Mặt bằng ống gió từ tầng 1,2,3,4,5,6,7,8 và tầng mái
- Hệ thống ống nước lạnh

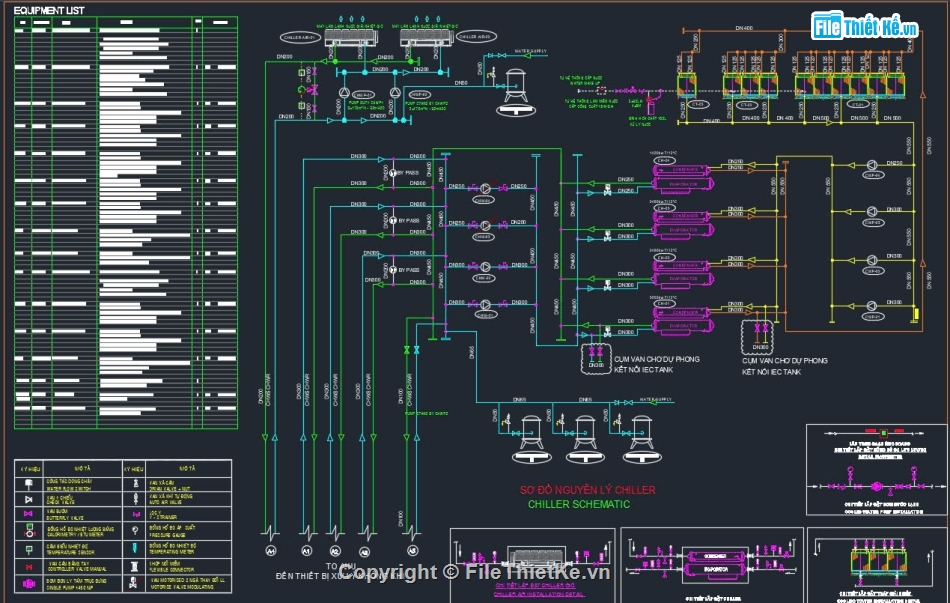

+ Sơ đồ nguyên lý hệ thống Chiller

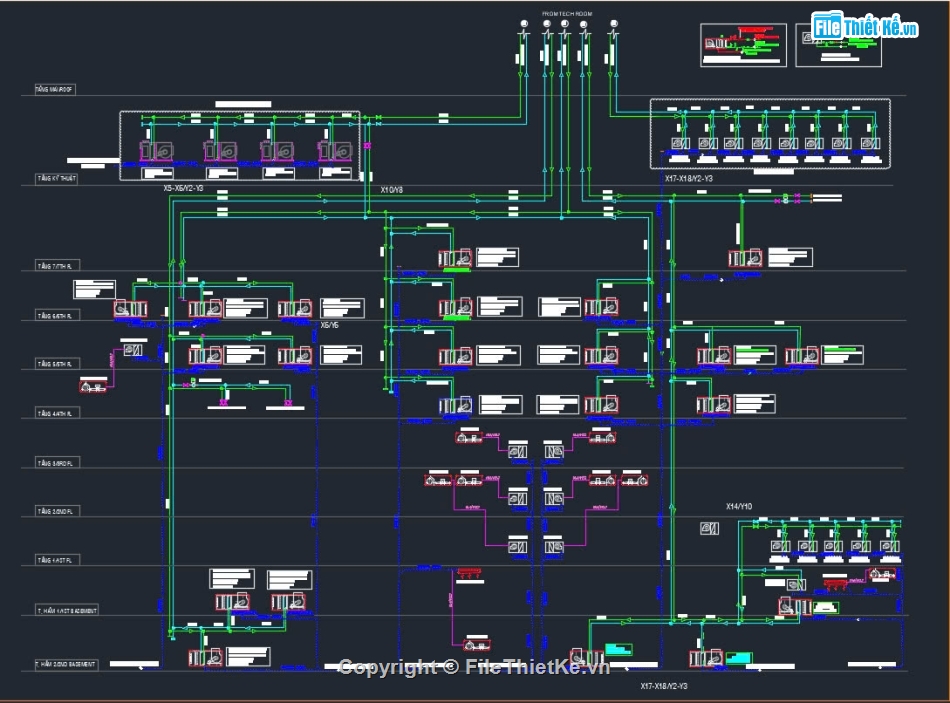

+ Sơ đồ nguyên lý phân phối Chiller
+ Mặt bằng ống nước lạnh từ tầng 1,2,3,4,5,6,7,8 và tầng mái
- Hệ thống điện cho điều hòa không khí

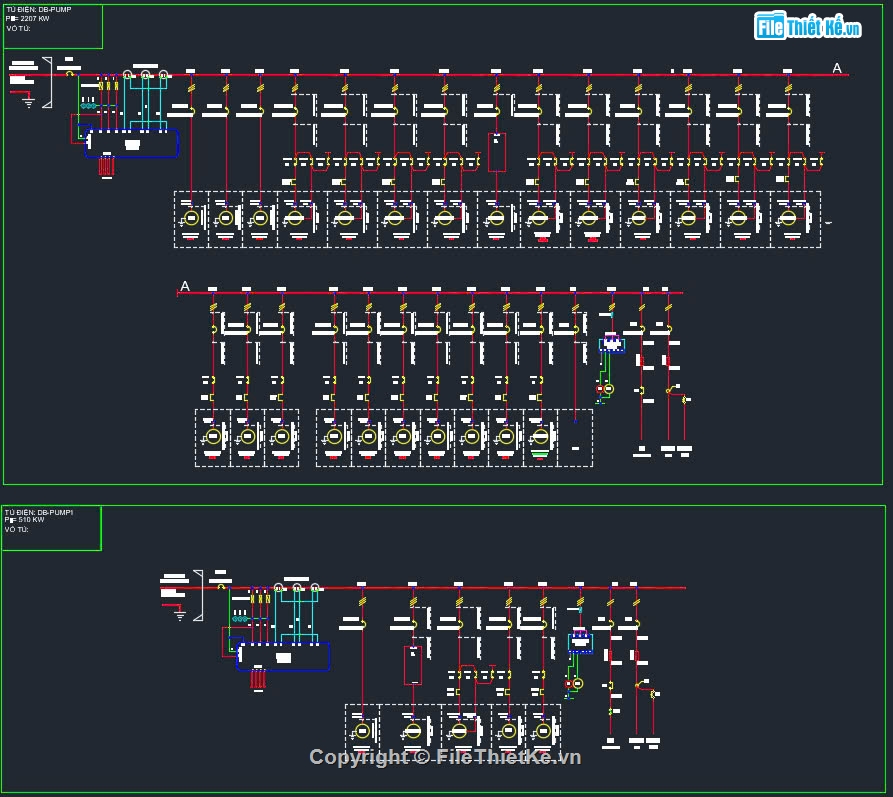

+ Sơ đồ nguyên lý các tủ điện điều khiển bơm Chiller
+ Sơ đồ nguyên lý các tủ điện điều khiển quạt hút khói
+ Sơ đồ nguyên lý các tủ điện điều khiển quạt hút khói bếp
+ Sơ đồ nguyên lý các tủ điện điều khiển bơm chiller

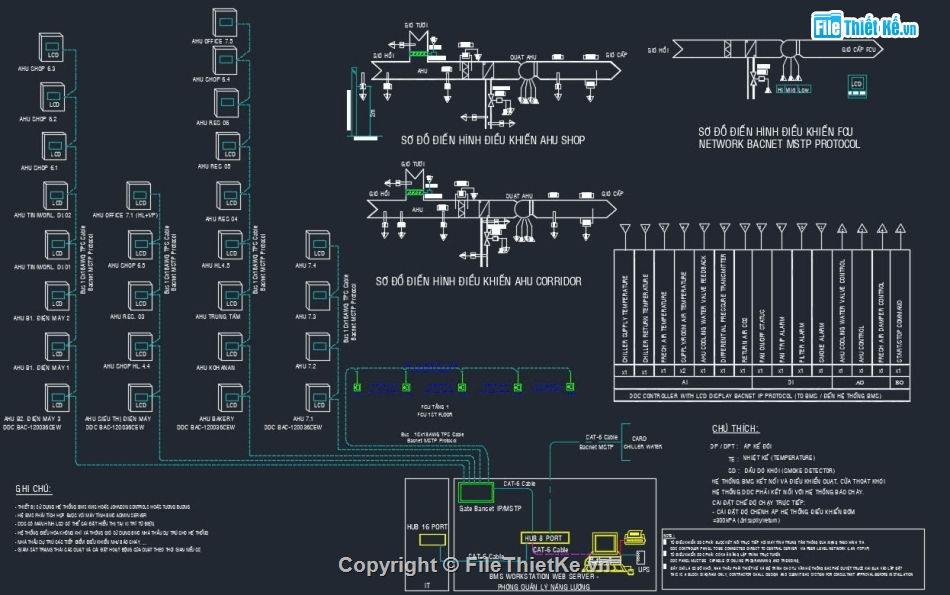

+ Sơ đồ nguyên lý điều khiển các AHU
+ Sơ đồ nguyên lý điều khiển BMS và điều khiển Chiller Gió
+ Mặt bằng hệ thống điện điều khiển hệ thống điều hòa không khí
- Chi tiết lắp đặt hệ thống.
