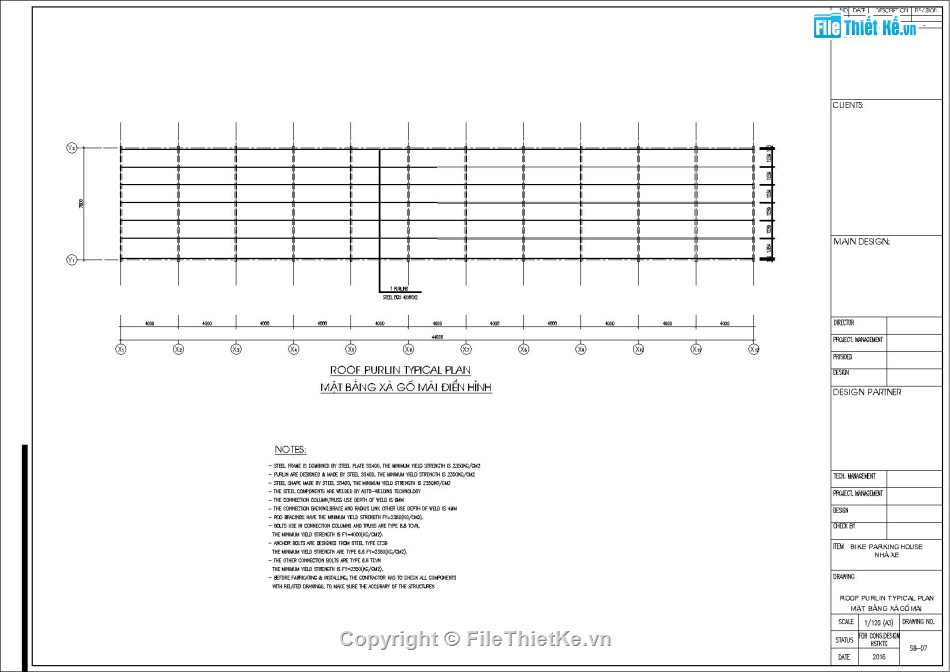

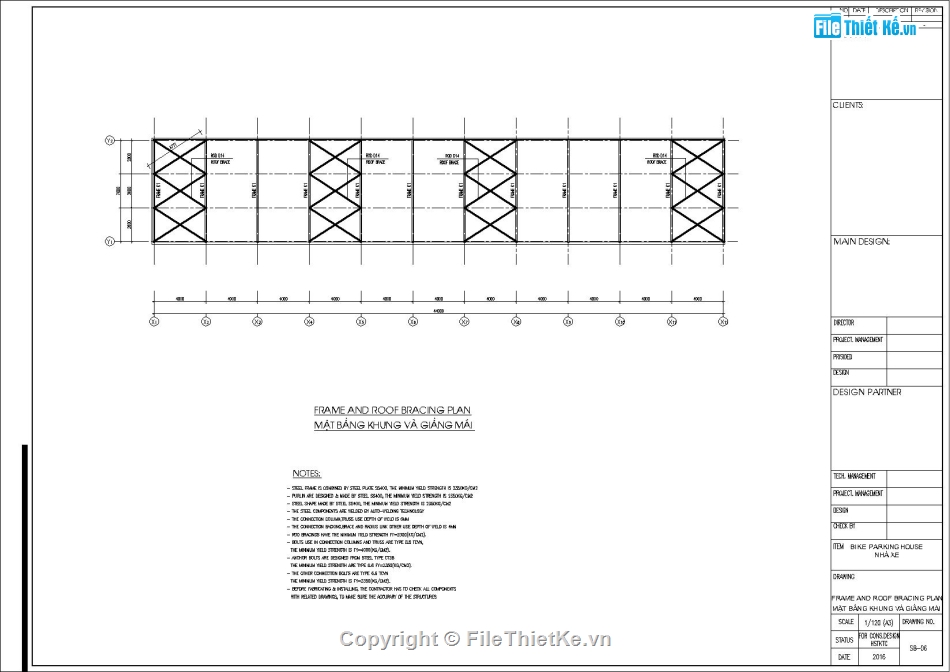

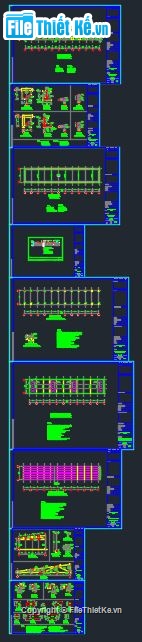

Mẫu bản vẽ thiết kế kết cấu nhà kho nhà để xe khung thép cột tròn vì kèo thép góc kích thước 8x44m


MÔ TẢ CHI TIẾT

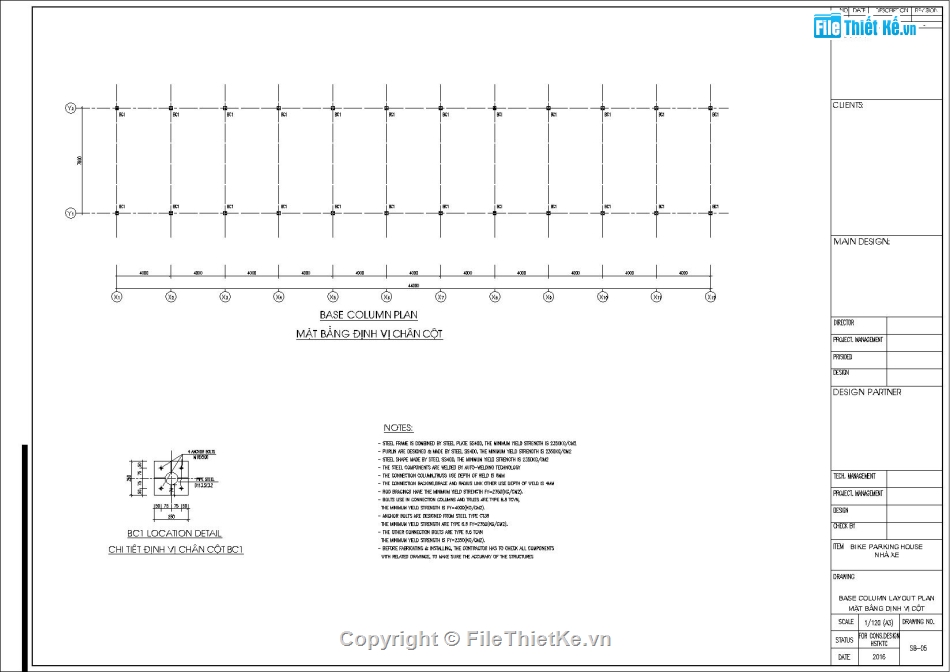

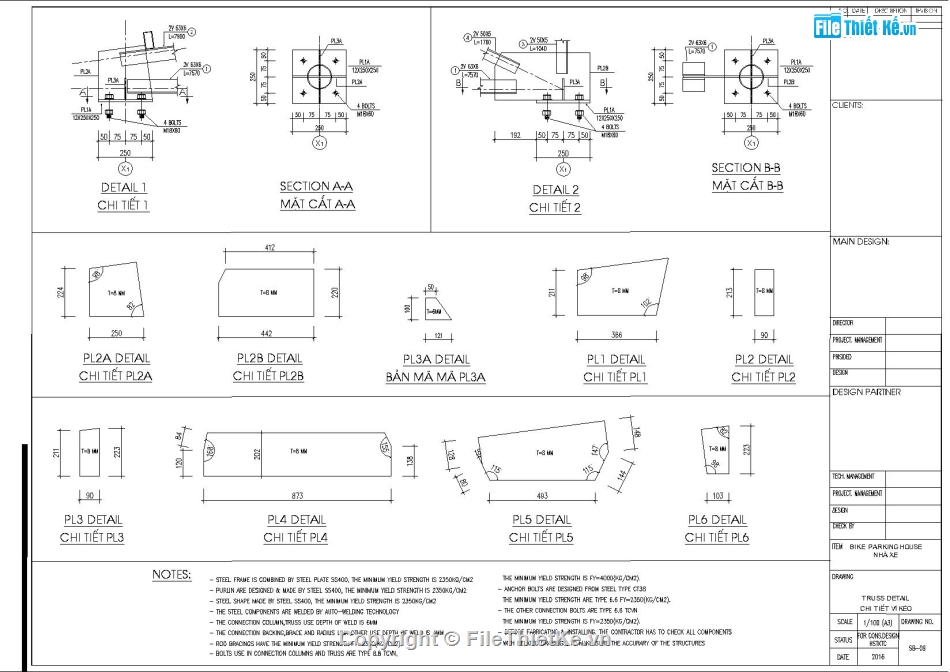

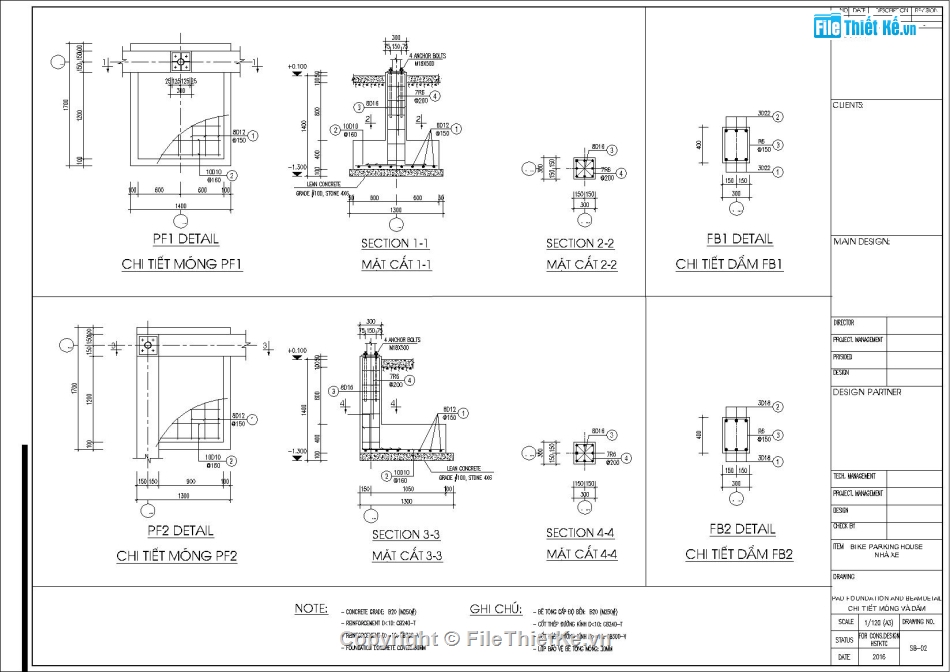

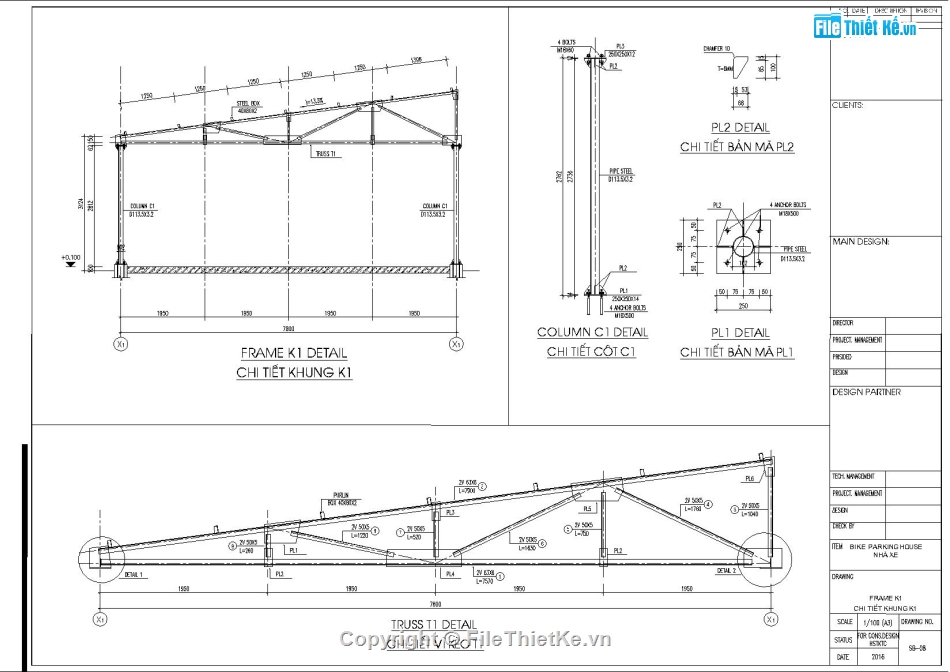

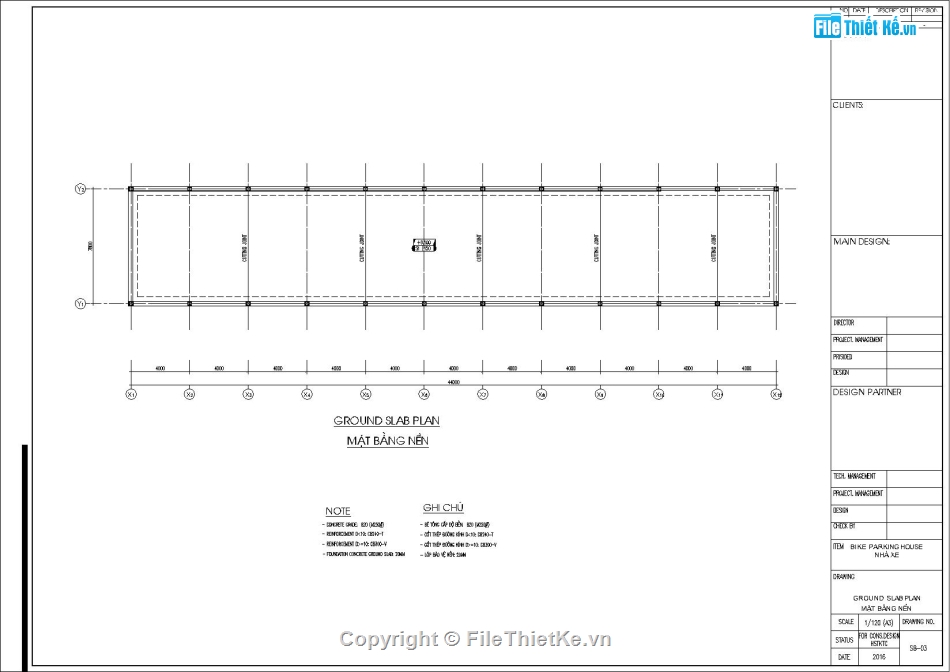

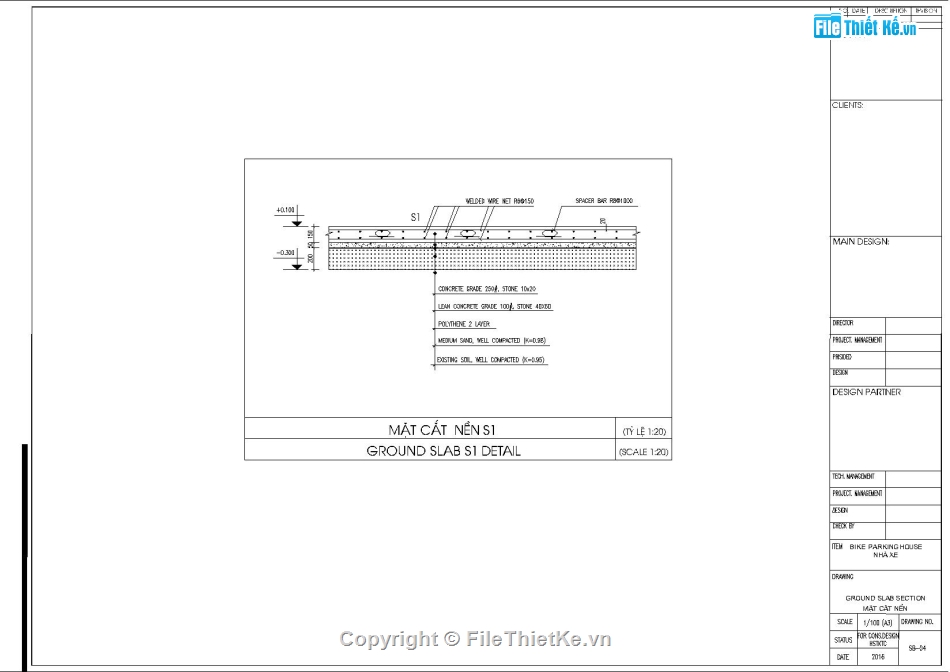

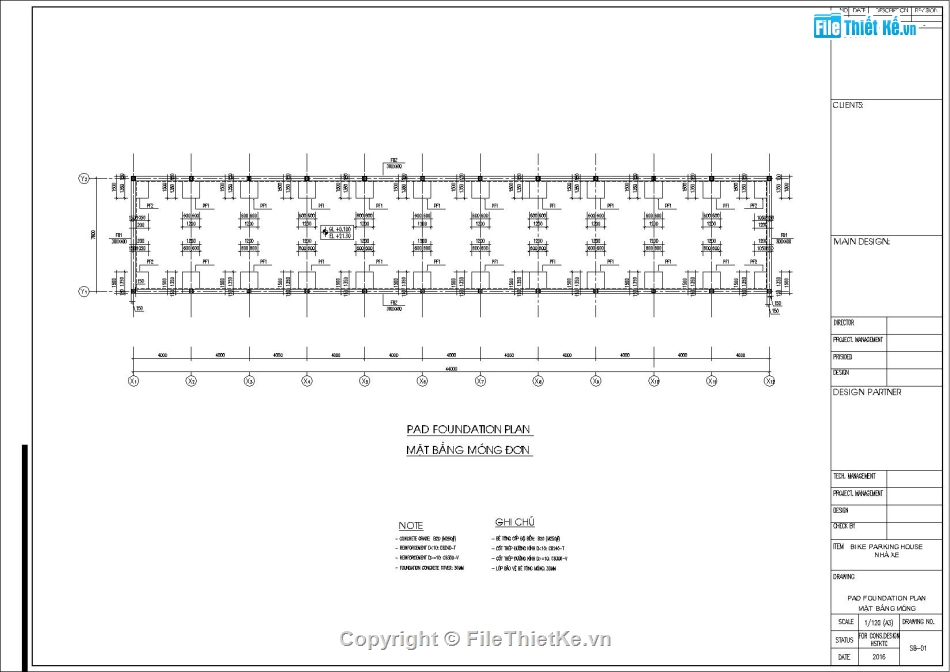

Bản vẽ thiết kế kết cấu nhà để xe bán kèo thep góc kích thước 8x44m.

Thông tin thiết kế kết cấu:

- Kích thước nhà: 8x44m

- Khung bán kèo 1 nhịp 8m.

- Trục dọc 4m.

- Móng đơn BTCT

- Nền BTCT 2 lớp dày 150mm

- Cột tròn D113.5x3.2

- Bán kèo thép góc:

    + Kích thước nhịp: 7.8m

    + Chiều cao bán kèo: 1.2m

    + Thanh cánh thượng: 2v63x6

    + Thanh cánh hạ: 2v63x6

    + Thanh bụng kèo: 2v50x5

Hồ sơ bản vẽ bao gồm: Bản vẽ thiết kế thi công song ngữ.
