Bản vẽ dàn cào bùn bao gồm những bản vẽ chi tiết như bên dưới.:

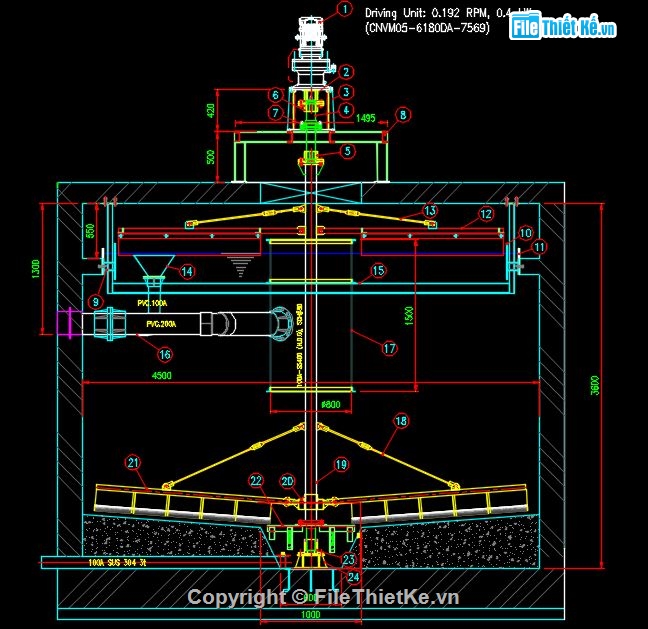

- Bản vẽ lắp mặt đứng dàn cào.
- Bản vẽ lắp mặt bằng dàn cào.

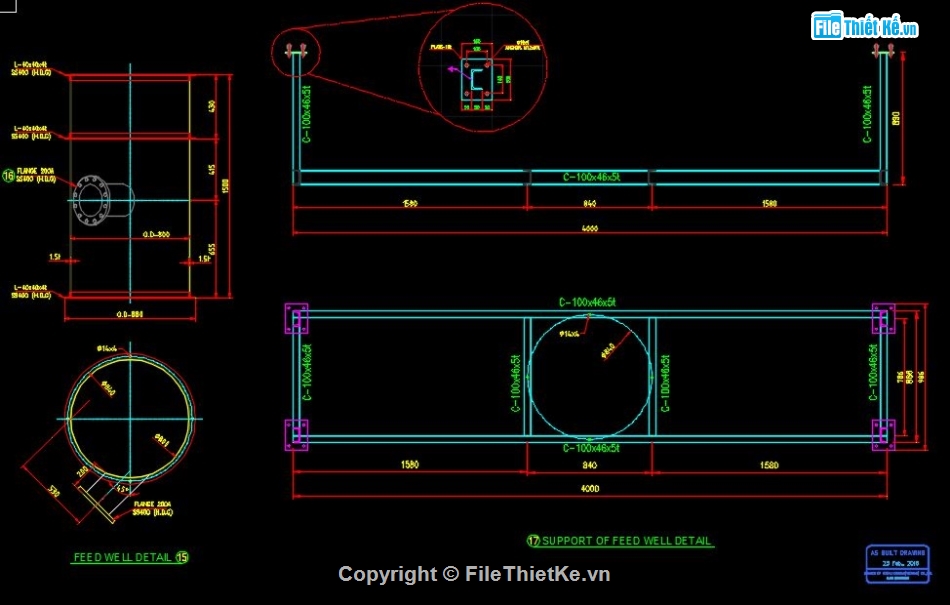

- Bản vẽ chi tiết khung đỡ ống trung tâm.

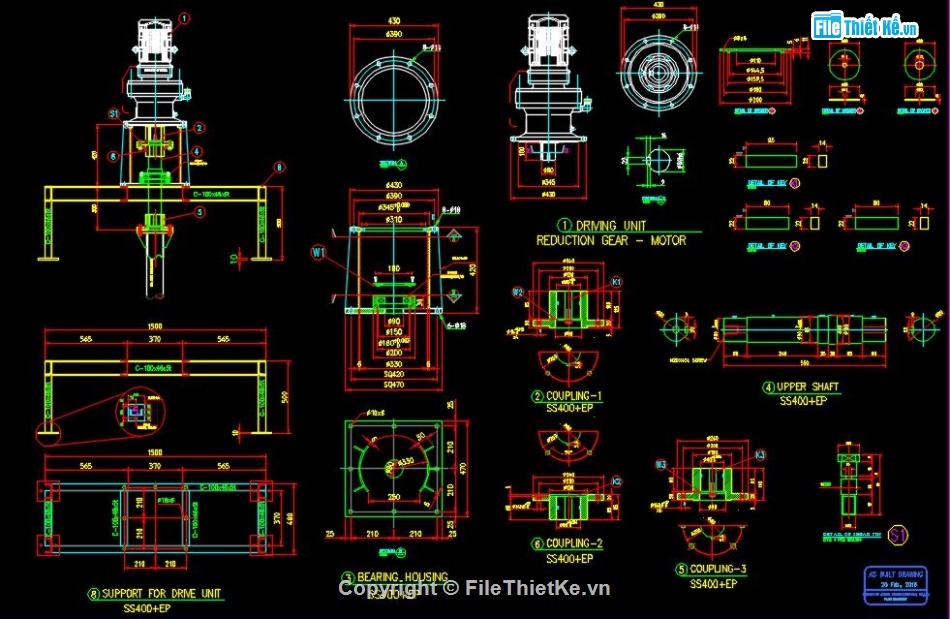

- Bản vẽ chi tiết khung đỡ motor.
- Bản vẽ chi tiết trục.
- Bản vẽ chi tiết cánh cào bùn.
- Bản vẽ chi tiết bộ gạt bọt.
- Bản vẽ chi tiết bộ chắn bọt.

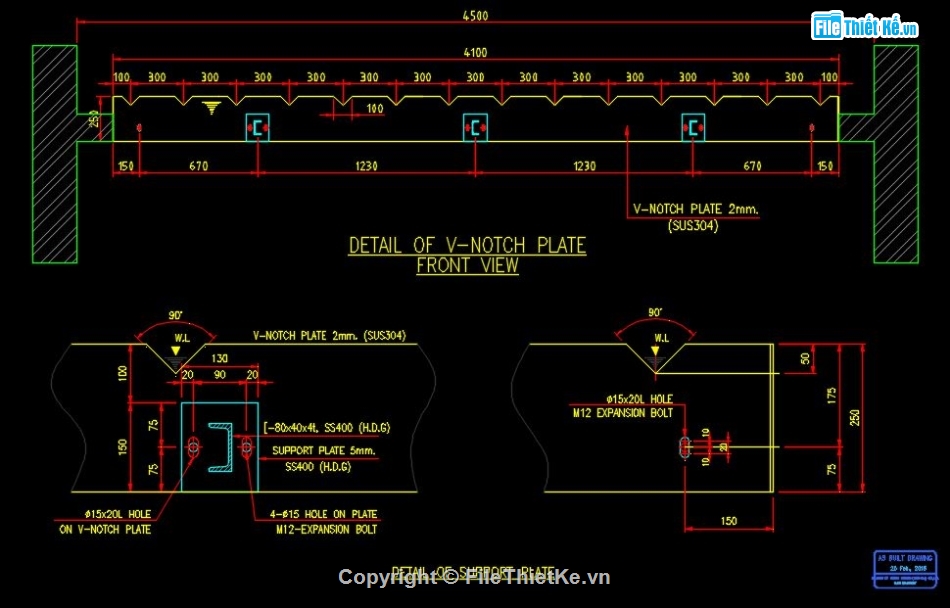

- Bản vẽ chi tiết mán răng cưa.
- Bản vẽ chi tiết bộ thu bọt.
Bản vẽ này có thể dùng để chế tạo
Đây là tài liệu tham khảo rất tốt cho những bạn là sinh viên, là người mới làm việc trong ngành môi trường, là những công ty lần đầu thiết kế bể lắng ly tâm.
Nguồn: Filethietke.vn
