Gửi tới các bạn tập bản vẽ cầu treo 1 nhịp 112m đầy đủ các hạng mục bản vẽ cấu tạo cầu và bảng tính khối lượng, thuyết minh và bản tính cầu.
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ cầu treo 1 nhịp 112m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 8 phần:
1-Thuyết minh : Bao gồm thuyết minh cầu;
2-Phần chung: Bao gồm bình đồ cầu, bố trí chung cầu... ;
3-Kết cấu phần dưới: Bao gồm cấu tạo mố, trụ tháp, bố trí cốt thép mố, trụ tháp, bản quá độ, cọc khoan nhồi D1m, tứ nón...;
4-Kết cấu phần trên: Bao gồm cấu tạo dầm dọc, dầm ngang, cột tháp, dây đeo, hệ giằng gió, trụ tháp, mố neo, nhịp dẫn, lan can...;
5-Đường đầu cầu: Bao gồm trắc dọc, trắc ngang đường đầu cầu...;
6-Tổ chức thi công: Bao gồm mặt bằng công trường, thi công mố, trụ tháp, thi công nhịp...;
7-Khối lượng: Bao gồm bảng khối lượng toàn cầu;
8-Bản tính cầu: Bao gồm bản tính kết cấu phần dưới và kết cấu phần trên.

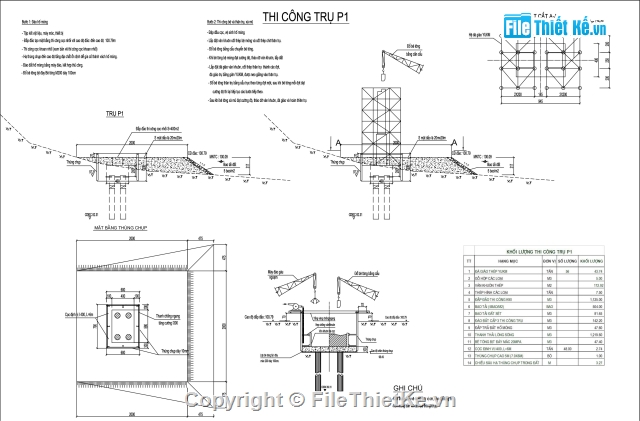

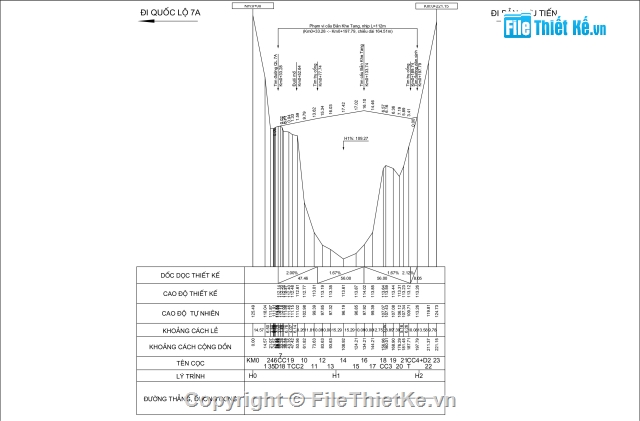

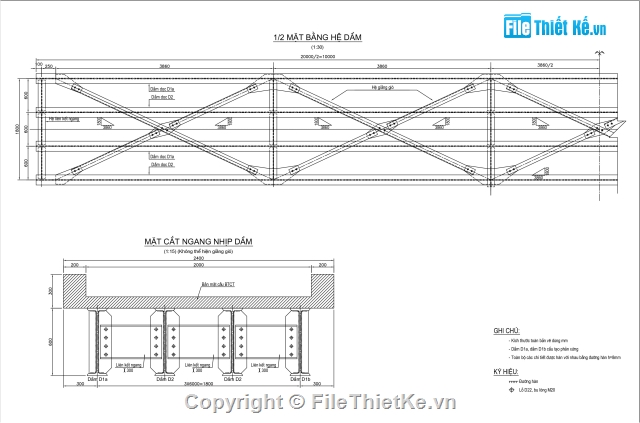

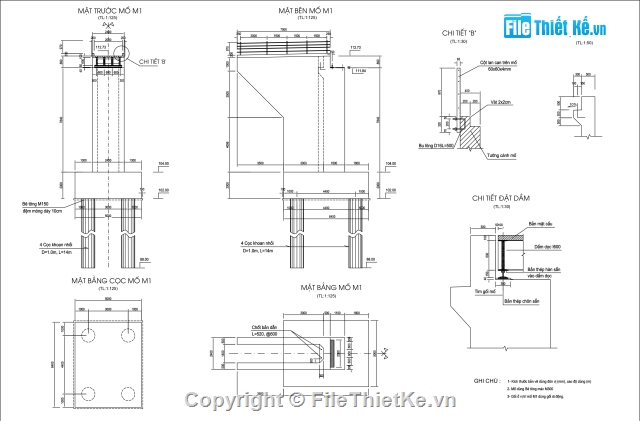

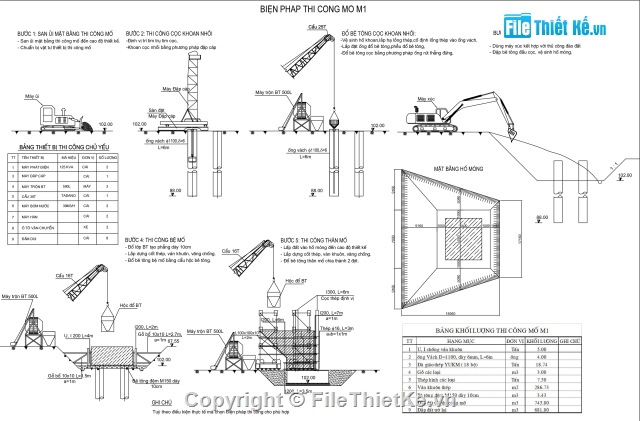

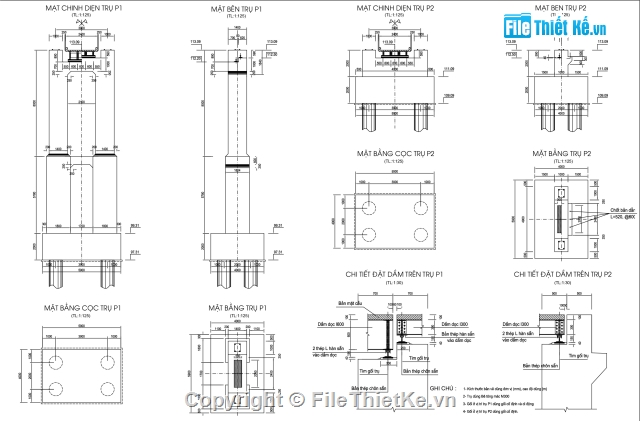

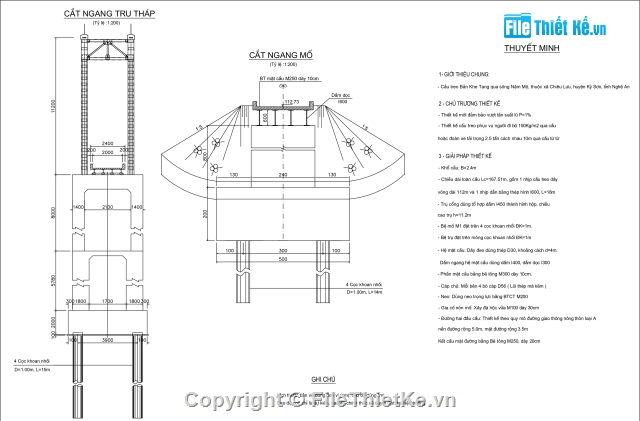

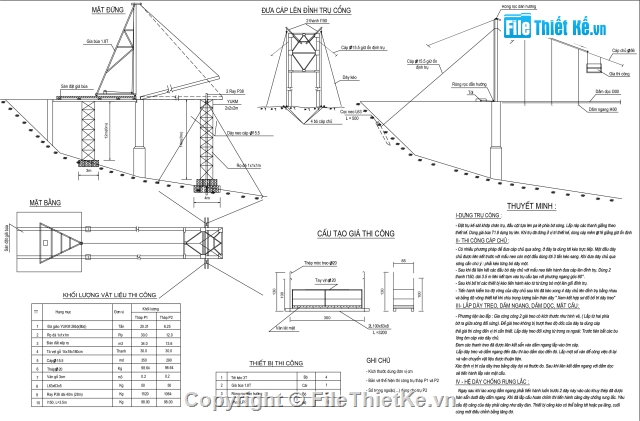

Dưới đây là một số hình ảnh trong tập bản vẽ cầu treo 1 nhịp 112m đầy đủ các hạng mục:
http://www.upsieutoc.com/image/p6DDbC
http://www.upsieutoc.com/image/pmWWKp
http://www.upsieutoc.com/image/p6DcOq
http://www.upsieutoc.com/image/p6DNTQ
http://www.upsieutoc.com/image/p6DZFm
Nguồn: Filethietke.vn
