Gửi tới các bạn tập Bản vẽ cầu Km10+893, 2 nhịp dầm T 15m, Khổ cầu B=6+2x0.5m, thuộc huyện Nghĩa Đàn, Nghệ An
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập Bản vẽ cầu Km10+893, 2 nhịp dầm T 15m, Khổ cầu B=6+2x0.5m, thuộc huyện Nghĩa Đàn, Nghệ An đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 6 phần:
- Phần 1: Bố trí chung cầu bao gồm bình đồ, bố trí chung, cắt ngang cầu
- Phần 2: Kết cấu phần dưới bao gồm cấu tạo mố, cốt thép mố, cọc đóng, tứ nón, bản quá độ
- Phần 3: Kết cấu phần trên bao gồm bố trí chung dầm, cấu tạo dầm, mặt cầu, lan can, khe co giãn
- Phần 4: Biện pháp thi công bao gồm thi công mố, nhịp

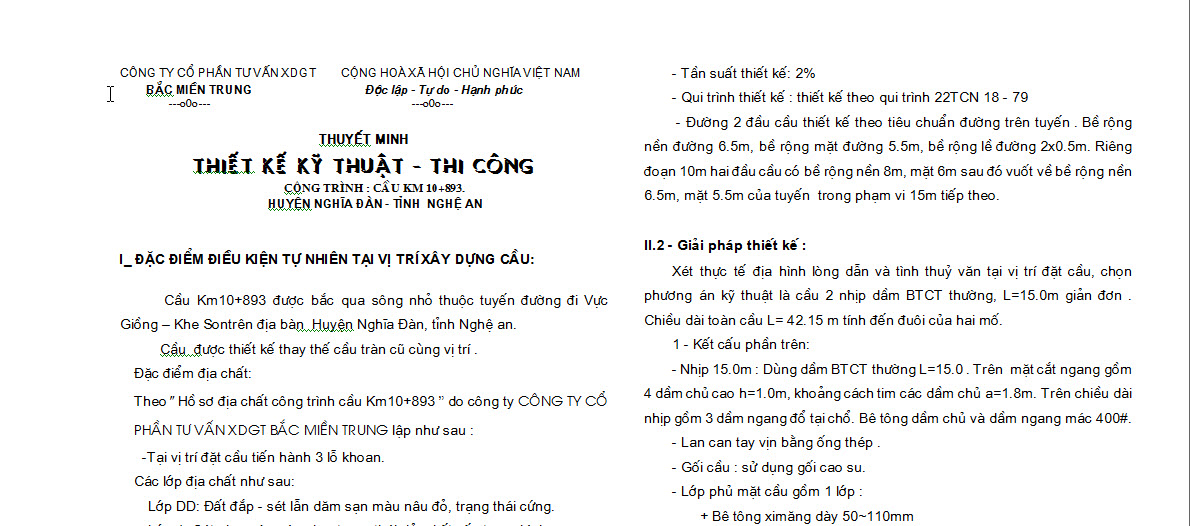

- Phần 5: Thuyết minh cầu

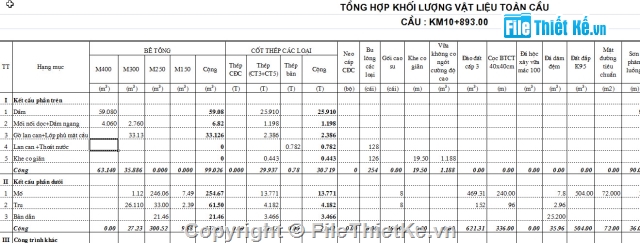

- Phần 6: Khối lượng cầu
Nguồn: Filethietke.vn
