Gửi tới các bạn tập bản vẽ cầu dầm thép 2 nhịp 12,19m đầy đủ các hạng mục bản vẽ cấu tạo cầu và bảng tính khối lượng, thuyết minh và bản tính cầu.
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ cầu dầm thép 2 nhịp 12,19m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 7 phần:
1-Thuyết minh : Bao gồm thuyết minh cầu;
2-Phần chung: Bao gồm quy định chung, bình đồ cầu, bố trí chung cầu... ;
3-Kết cấu phần dưới: Bao gồm cấu tạo mố, trụ, bố trí cốt thép mố, trụ, bản quá độ, tứ nón...;
4-Kết cấu phần trên: Bao gồm mặt cầu, gối cầu, khe co giãn, lan can...;
5-Đường đầu cầu: Bao gồm mặt cắt ngang đại diện, trắc dọc, trắc ngang đường đầu cầu...;
6-Tổ chức thi công: Bao gồm mặt bằng công trường, thi công mố, trụ, thi công nhịp...;
7-Khối lượng và tiến độ: Bao gồm bảng khối lượng toàn cầu, bản tiến độ thi công chỉ đạo...;

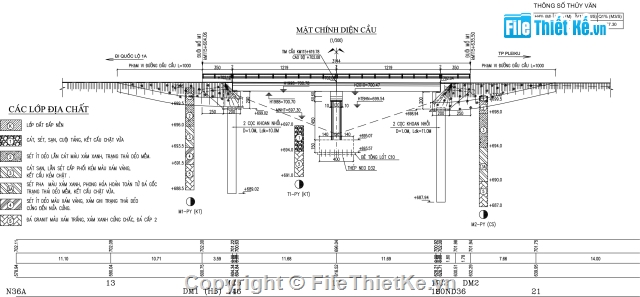

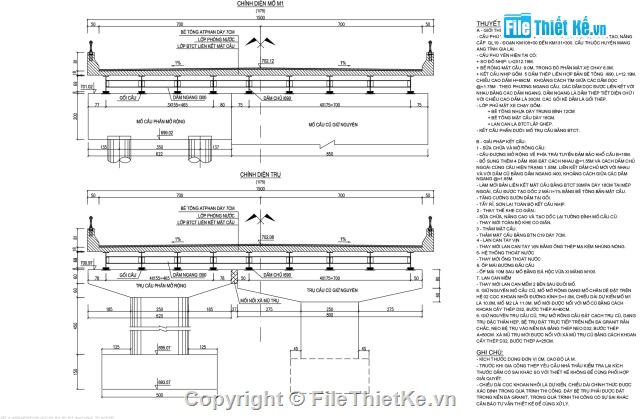

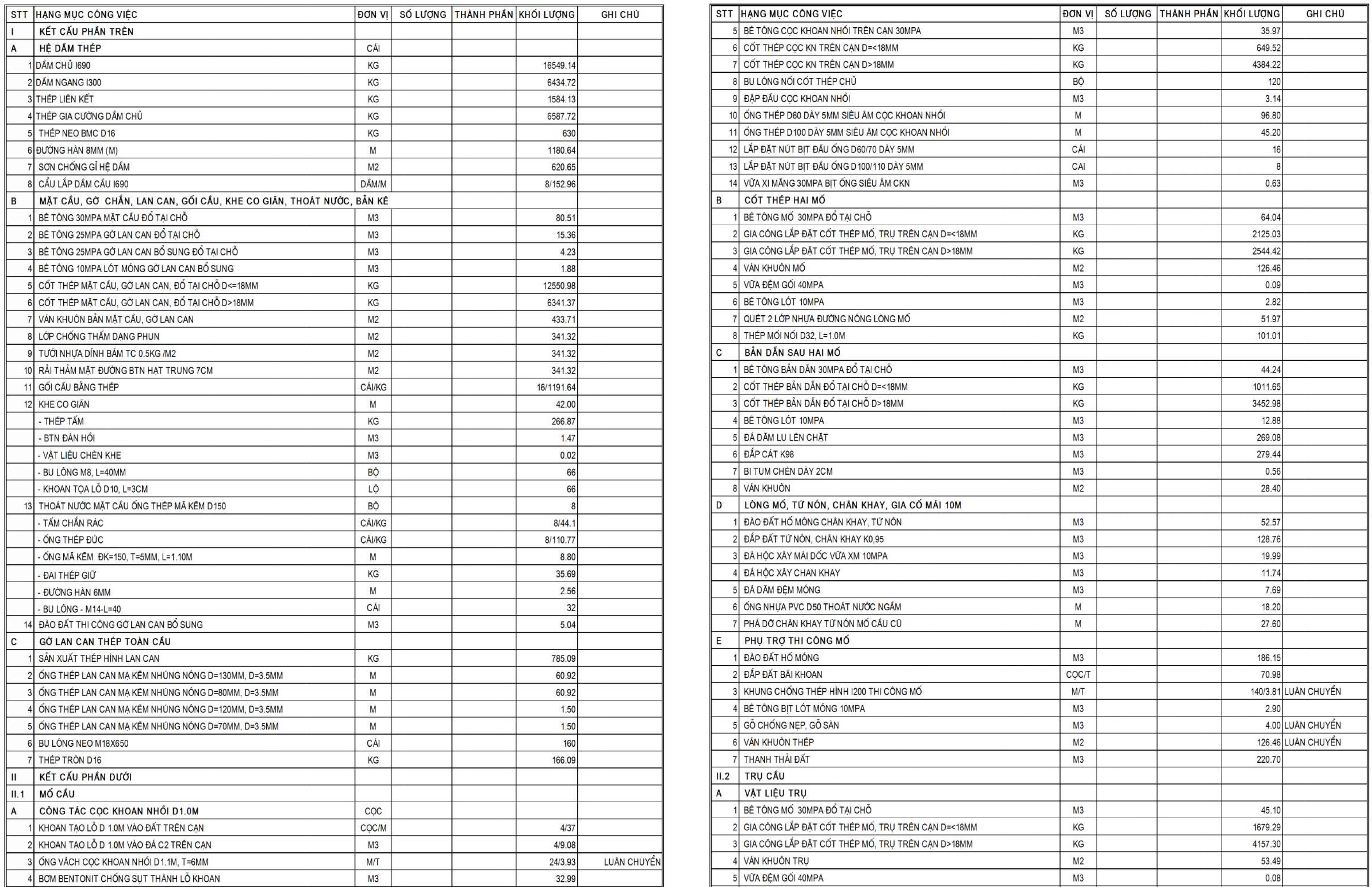

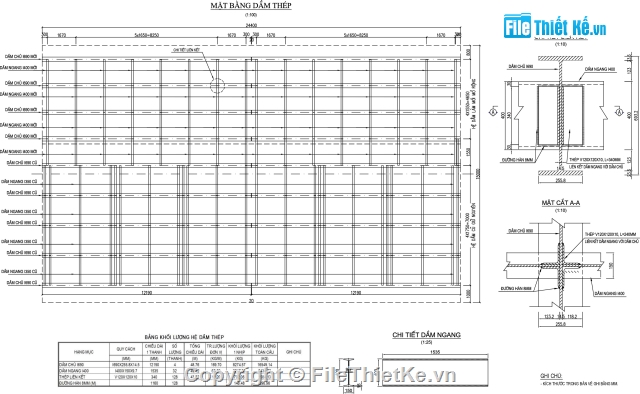

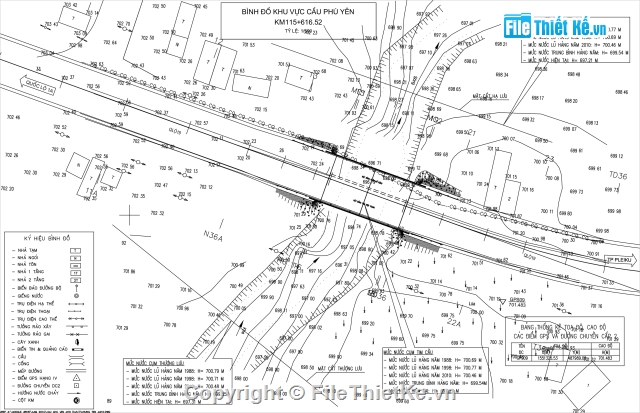

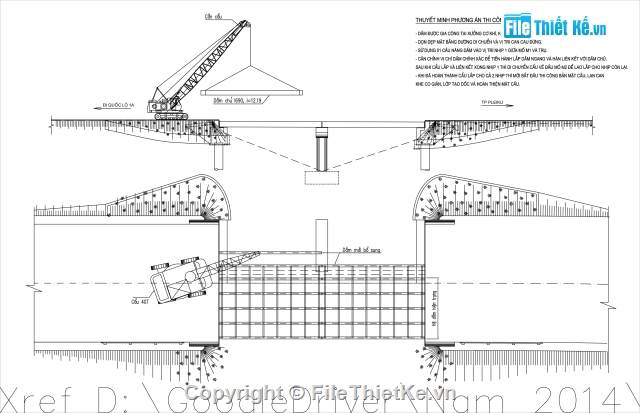

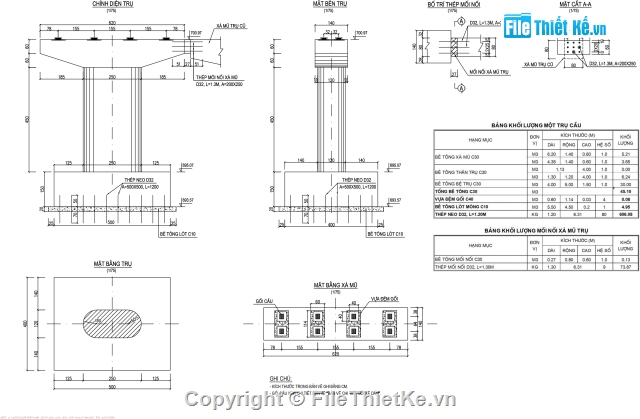

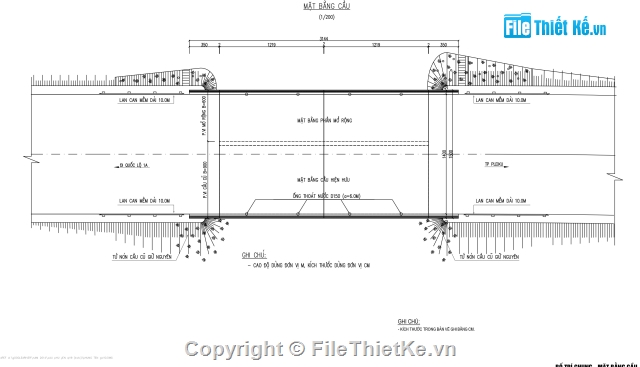

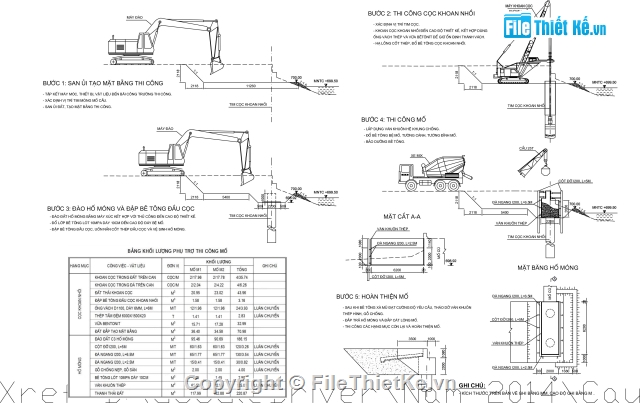

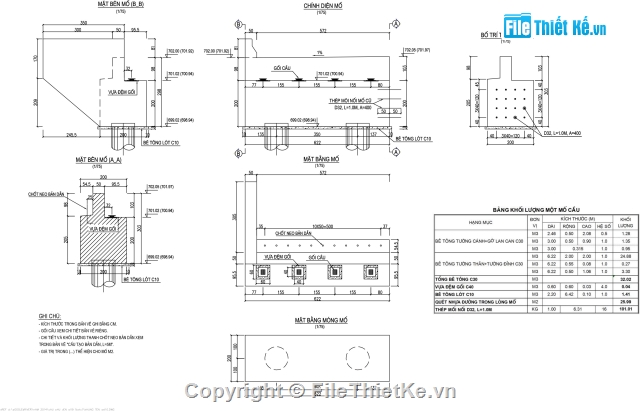

Dưới đây là một số hình ảnh trong tập bản vẽ cầu dầm thép 2 nhịp 12,19m đầy đủ các hạng mục:
http://www.upsieutoc.com/image/pmQbQk
http://www.upsieutoc.com/image/pmQ7ch
http://www.upsieutoc.com/image/pmQULp
