Hồ sơ bản vẽ cầu dầm T 3 nhịp L= 16m, thuộc dự án xây dựng cầu dân sinh và quản lý tài sản đường địa phương (Lramp)
- Quy mô tiêu chuẨn thiẾt kẾ
Cầu Tiên Phong,được thiết kế với quy mô như sau:
+Cầu thiết kế bán vĩnh cửu tuổi thọ 50 năm bằng BTCT.
+Tải trọng thiết kế: Xe tải thiết kế hoặc xe hai trục thiết kế bằng 0,45 HL93 (không tải trọng làn), người đi 3x10-3 MPa .
+Chiều rộng toàn cầu B = 3m(phần xe chạy) + 2x0.25 (Lan can)= 3.5m.
+Khẩu độ: 3 nhịp dầm 16.0m
+Chiều dài toàn cầu: Ltc=58.12m
+Tần suất thiết kế P=4%
+Mực nước thiết kế: H4%=21.00m, Htk=20.54m (mực nước dâng trước cầu).
+Quy trình thiết kế cầu: 22TCN272-05
- GiẢi pháp thiẾt kẾ cẨu

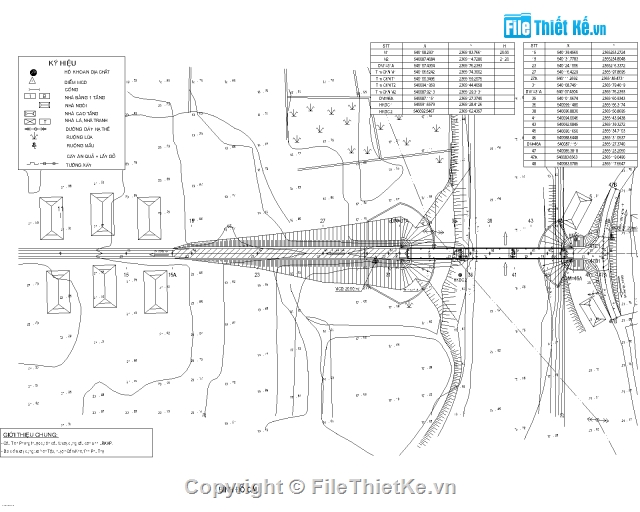

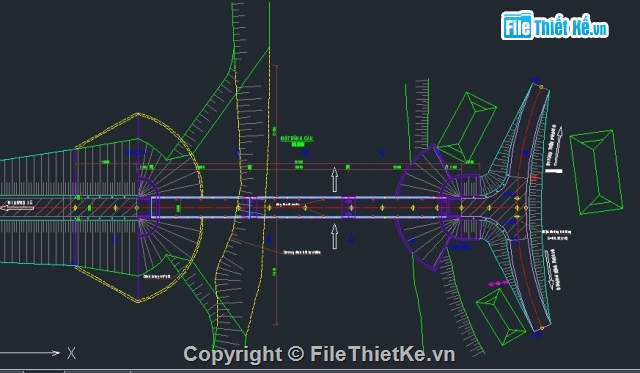

* Bố trí chung

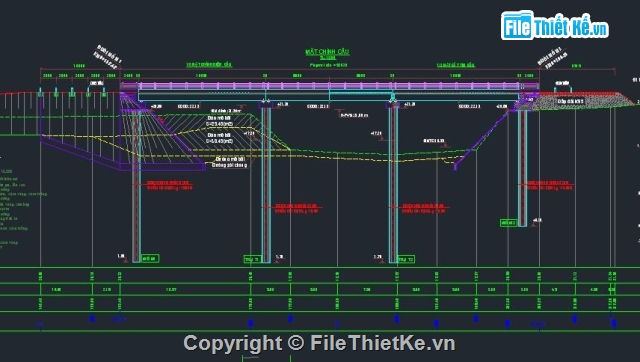

+Sơ đồ cầu: Cầu BTCT gồm 2 nhịp L=3x16.0m
+Mặt cắt ngang cầu B = 3m(phần xe chạy) + 2x0.25 (Lan can)= 3.5m
* Kết cấu phần trên:
+Cầu gồm 3 nhịp giản đơn bằng BTCT 28Mpa chiều dài L=16.0m

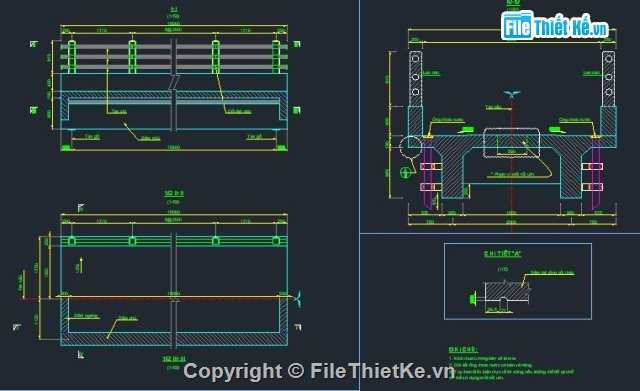

+Mặt cắt ngang gồm 2 dầm chữ T cao 1.05m, khoảng cách giữa các dầm 2.0m
+Mặt cầu có độ dốc ngang 1,5%.
+Cột lan can bằng BTCT 28Mpa.
+Tay vịn bằng ống thép mạ kẽm.
+Khe co giãn sử dụng loại khe co giãn bằng thép.
+Gối cầu dùng gối thép.
+Thoát nước mặt cầu bằng ống thoát nước ngang cầu.
* Kết cấu dưới:
* Mố cầu:
+ Mố M1 cầu dạng mố trụ dẻo đặt trên cọc khoan nhồi D=1.0(m) có chiều dài dự kiến là L = 19(m).
+ Mố M2 cầu dạng mố trụ dẻo đặt trên cọc khoan nhồi D=1.0(m) có chiều dài dự kiến là L = 14.5(m).
+ Gia cố mái ta luy tứ nón bằng bê tông lưới thép 15Mpa dày 10cm, đệm lót bằng vữa xi măng 8Mpa dày 2 cm. Chân khay bằng be tông xi măng 15Mpa
+ Bản quá độ bằng BTCT 25MPa đổ trực tiếp có chiều dài L=1.90m dày 0.3m đặt trên lớp đệm bê tông nghèo 8Mpa.

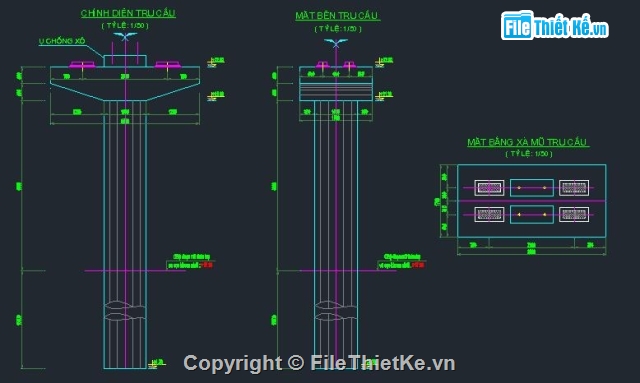

* Trụ cầu:
+ Trụ cầu T1, T2 dạng trụ dẻo đặt trên cọc khoan nhồi D=1.0(m) có chiều dài dự kiến là L = 15.5(m).
