Gửi tới các bạn tập bản vẽ cầu dầm T 3 nhịp 12m đầy đủ các hạng mục bản vẽ cấu tạo cầu và bảng tính khối lượng, thuyết minh, bản tính cầu.
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ cầu dầm T 3 nhịp 12m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 7 phần:
1-Thuyết minh : Bao gồm thuyết minh cầu;

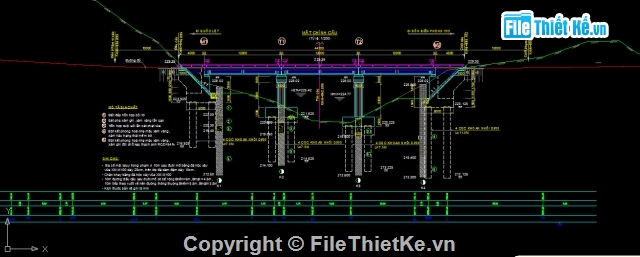

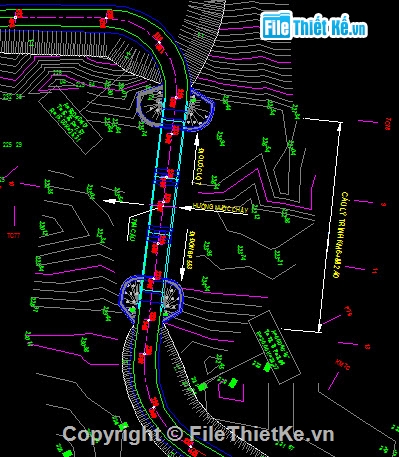

2-Phần chung: Bao gồm bình đồ cầu, bố trí chung cầu;
3-Kết cấu phần dưới: Bao gồm cấu tạo mố, trụ, bản quá độ, cọc khoan nhồi D1m, tứ nón...;
4-Kết cấu phần trên: Bao gồm khe co giãn, lan can...;
5-Tổ chức thi công: Bao gồm mặt bằng công trường, thi công mố, trụ, thi công nhịp...;

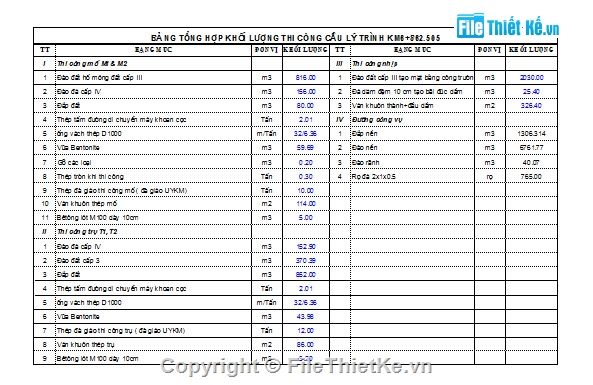

6-Khối lượng, tiến độ : Bao gồm bảng khối lượng toàn cầu, tiến độ thi công...;
Dưới đây là một số hình ảnh trong tập bản vẽ cầu T 3 nhịp 12m đầy đủ các hạng mục:
http://www.upsieutoc.com/image/pmkoxN
http://www.upsieutoc.com/image/pmk7b0
http://www.upsieutoc.com/image/pmkmHy
http://www.upsieutoc.com/image/pmk6El
http://www.upsieutoc.com/image/pmxRtM
http://www.upsieutoc.com/image/pmkWTY
http://www.upsieutoc.com/image/pmxcDU
http://www.upsieutoc.com/image/pmx4Ok
Nguồn: Filethietke.vn
