Hồ sơ bản vẽ cầu dầm T 2 nhịp L= 12m, thuộc dự án xây dựng cầu dân sinh và quản lý tài sản đường địa phương (Lramp)
- Quy mô tiêu chuẨn thiẾt kẾ
Cầu Đồng Chè, được thiết kế với quy mô như sau:
+Cầu thiết kế bán vĩnh cửu tuổi thọ 50 năm bằng BTCT.
+Tải trọng thiết kế: Xe tải thiết kế hoặc xe hai trục thiết kế bằng 0,45 HL93 (không tải trọng làn), người đi 3x10-3 Mpa.
+Chiều rộng toàn cầu B = 3m(phần xe chạy) + 2x0.25 (Lan can)= 3.5m.
+Khẩu độ: 2 nhịp dầm 12.0m
+Chiều dài toàn cầu: Ltc=34.09m
+Tần suất thiết kế P=4%
+Mực nước thiết kế: H4%=20.10m, Htk=20.12m (mực nước dâng trước cầu).
+Quy trình thiết kế cầu: 22TCN272-05
- GiẢi pháp thiẾt kẾ cẨu

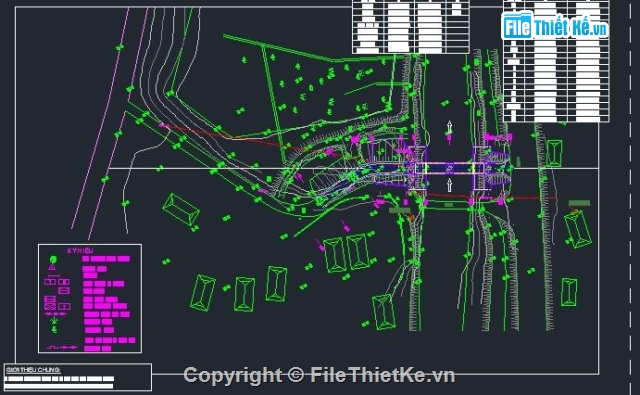

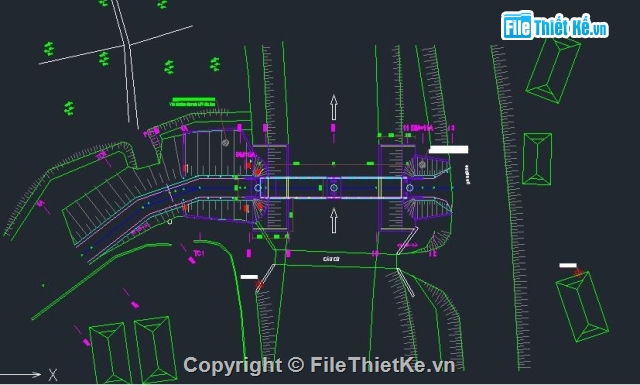

* Bố trí chung

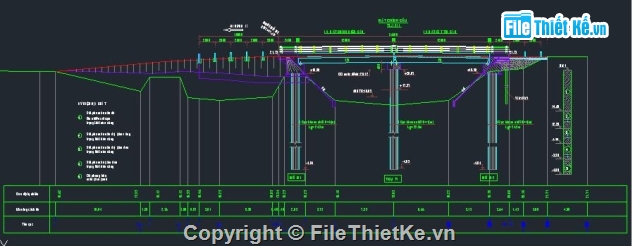

+Sơ đồ cầu: Cầu BTCT gồm 2 nhịp L=2x12.0m

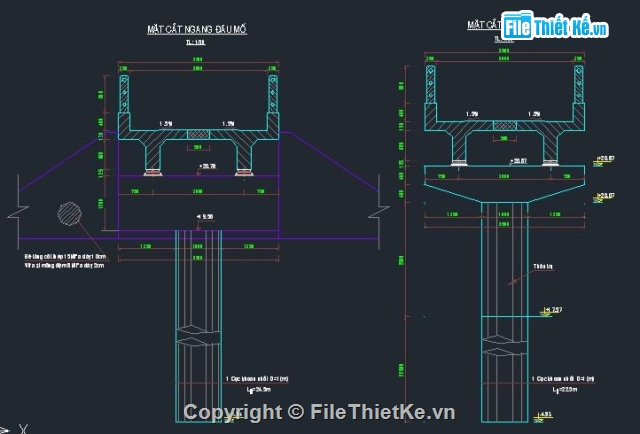

+Mặt cắt ngang cầu B = 3m(phần xe chạy) + 2x0.25 (Lan can)= 3.5m
* Kết cấu phần trên:
+Cầu gồm 2 nhịp giản đơn bằng BTCT 28Mpa chiều dài L=12.0m

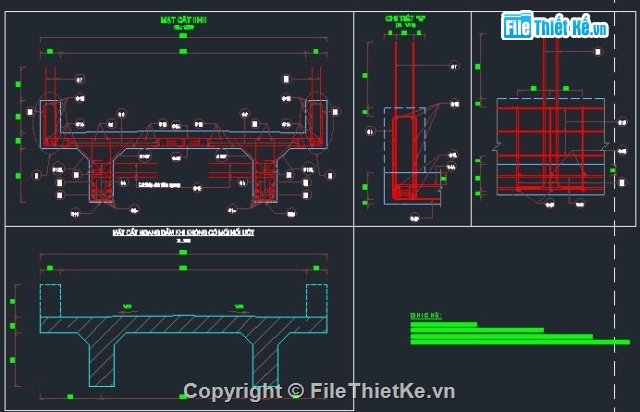

+Mặt cắt ngang gồm 2 dầm chữ T cao 0.85m, khoảng cách giữa các dầm 2.0m
+Mặt cầu có độ dốc 1.5%.
+Cột lan can bằng BTCT 28Mpa.
+Tay vịn bằng ống thép mạ kẽm.
+Khe co giãn sử dụng loại khe co giãn bằng thép.
+Gối cầu dùng gối thép.
+Thoát nước mặt cầu bằng dốc dọc trên cầu 1% (không bố trí ống thoát nước)
* Kết cấu dưới:

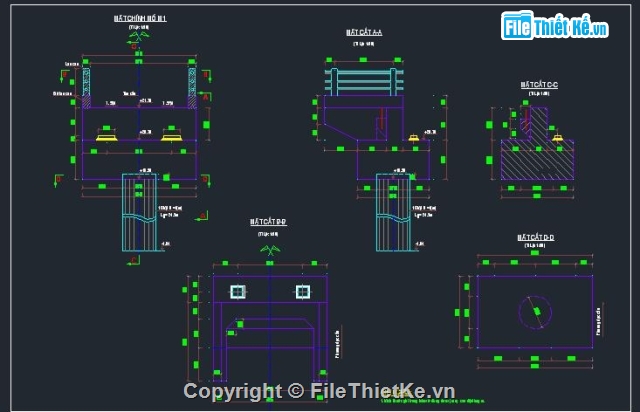

* Mố cầu M1, M2 có cấu tạo giống nhau:
+ Mố cầu dạng mố trụ dẻo đặt trên cọc khoan nhồi D=1.0(m) có chiều dài dự kiến là L = 24.5(m).
+ Gia cố mái ta luy tứ nón bằng bê tông lưới thép 15Mpa dày 10cm, đệm lót bằng vữa xi măng 8Mpa dày 2 cm. Chân khay bằng be tông xi măng 15Mpa
+ Bản quá độ bằng BTCT 25MPa đổ trực tiếp có chiều dài L=1.90m dày 0.3m đặt trên lớp đệm bê tông nghèo 8Mpa.

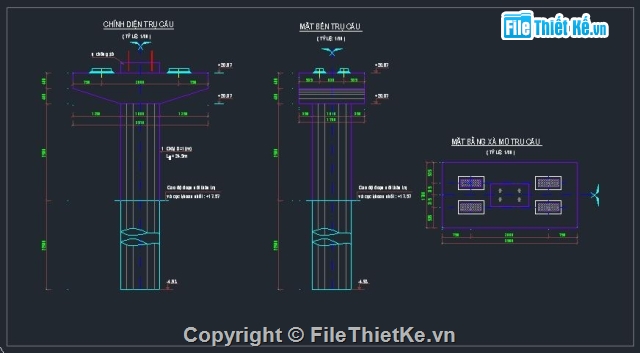

* Trụ cầu:
+ Trụ cầu T1dạng trụ dẻo đặt trên cọc khoan nhồi D=1.0(m) có chiều dài dự kiến là L = 22.5(m).
