Gửi tới các bạn tập bản vẽ cầu dầm T 2 nhịp 12m đầy đủ các hạng mục bản vẽ cấu tạo cầu và bảng tính khối lượng, thuyết minh.
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ cầu dầm T 2 nhịp 12m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 7 phần:

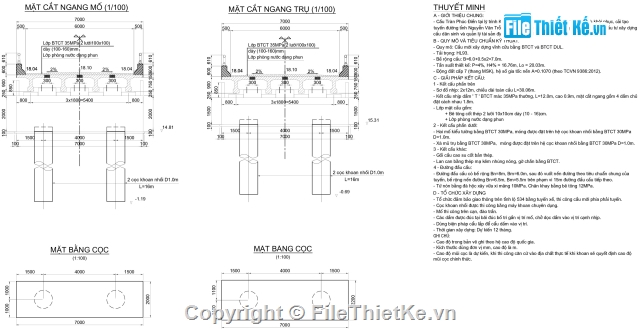

1-Thuyết minh : Bao gồm thuyết minh cầu;

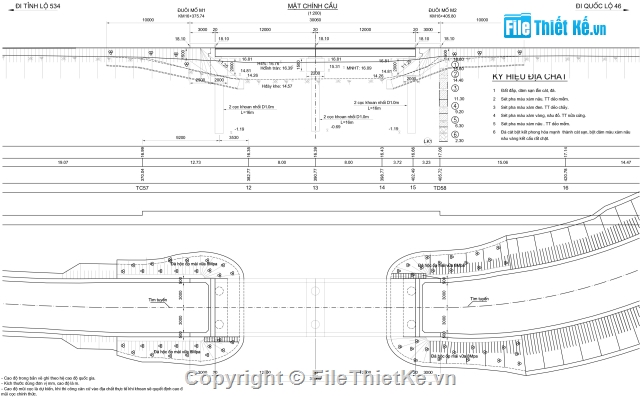

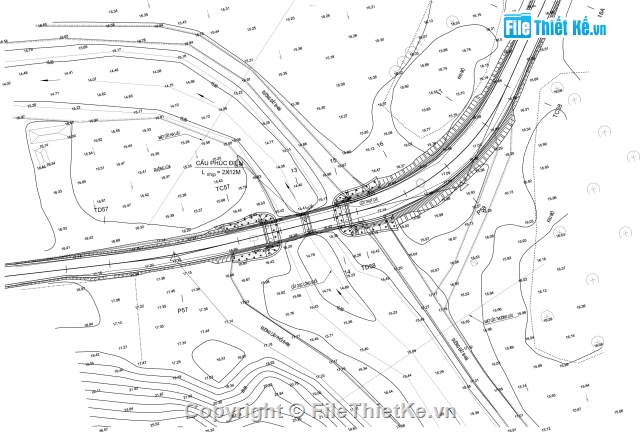

2-Phần chung: Bao gồm bình đồ cầu, bố trí chung cầu;

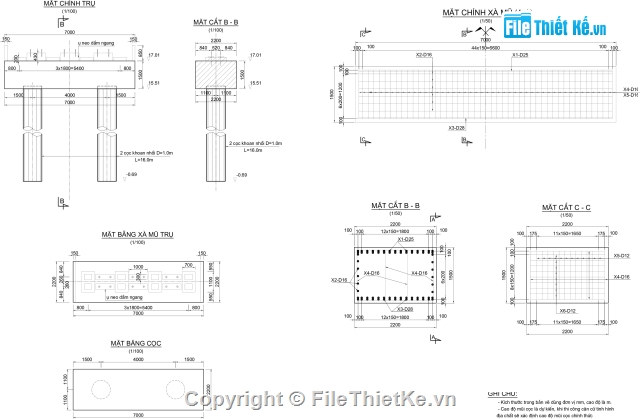

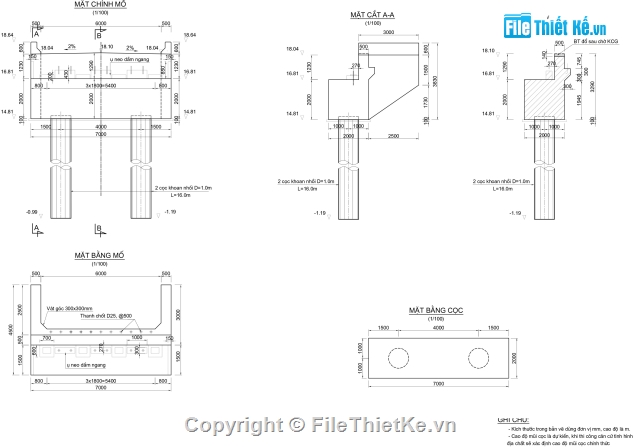

3-Kết cấu phần dưới: Bao gồm cấu tạo mố, trụ, bản quá độ, cọc khoan nhồi D1m, tứ nón...;

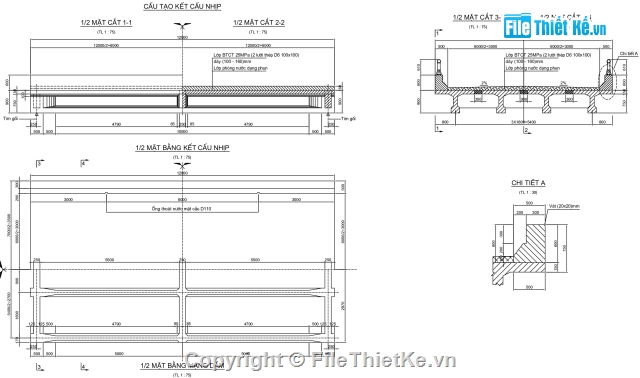

4-Kết cấu phần trên: Bao gồm bố trí chung nhịp, cấu tạo dầm, bản mặt cầu, gối cầu, khe co giãn, lan can...;
5-Tuyến tránh, cầu tạm: Bao gồm trắc dọc, trắc ngang tuyến tránh, cầu tạm;

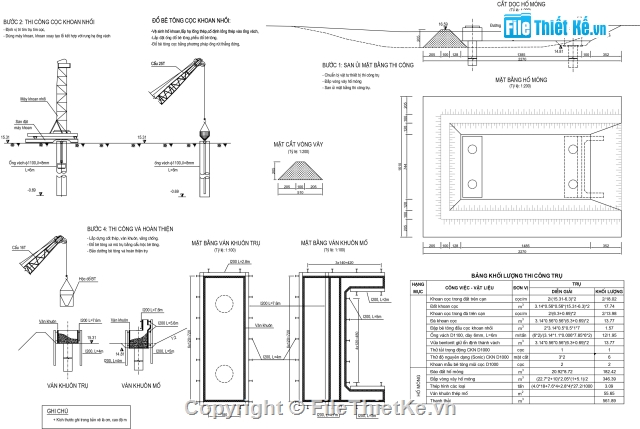

6-Tổ chức thi công: Bao gồm mặt bằng công trường, bệ đúc dầm, thi công mố, trụ, thi công nhịp...;

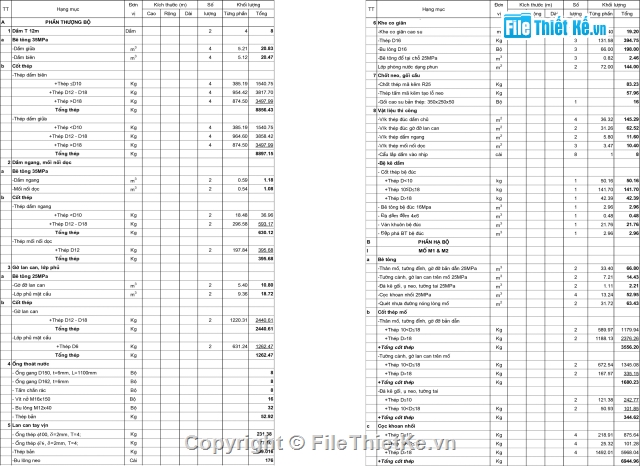

7-Khối lượng : Bao gồm bảng khối lượng toàn cầu, tiến độ thi công...;

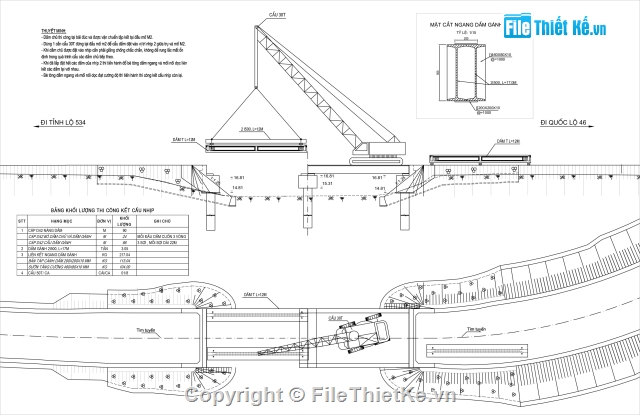

Dưới đây là một số hình ảnh trong tập bản vẽ cầu T 2 nhịp 12m đầy đủ các hạng mục:
http://www.upsieutoc.com/image/pm6do1
http://www.upsieutoc.com/image/pm6aMs
http://www.upsieutoc.com/image/pm6ASG
http://www.upsieutoc.com/image/pm6iVE
http://www.upsieutoc.com/image/pm6yzN
http://www.upsieutoc.com/image/pm69Yl
