Gửi tới các bạn tập bản vẽ cầu dầm T 2 nhịp 9m đầy đủ các hạng mục bản vẽ cấu tạo cầu và bảng tính khối lượng, thuyết minh.
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ cầu dầm T 2 nhịp 9m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 7 phần:
1-Thuyết minh : Bao gồm thuyết minh cầu;

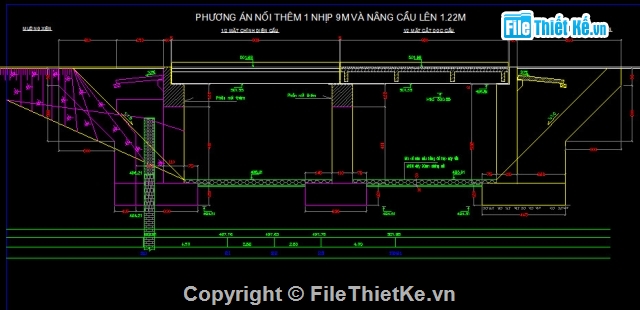

2-Phần chung: Bao gồm tiêu chuẩn kỹ thuật, bình đồ cầu, bố trí chung cầu... ;

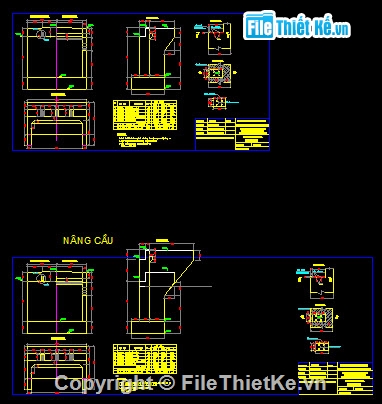

3-Kết cấu phần dưới: Bao gồm cấu tạo mố, bố trí cốt thép mố, khe co giãn, tứ nón...;

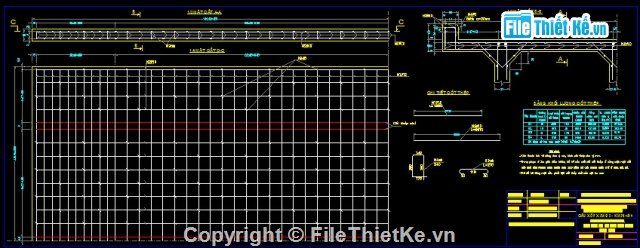

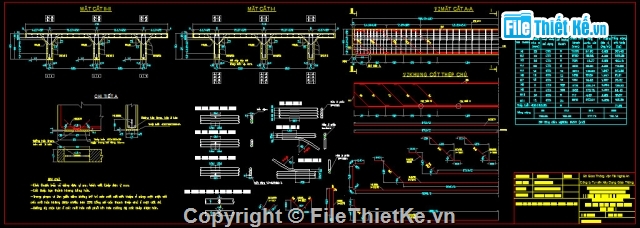

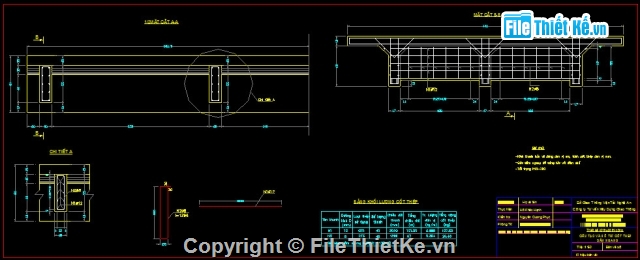

4-Kết cấu phần trên: Bao gồm bố trí chung nhịp, kích thước chung dầm, cốt thép dầm, lan can...;

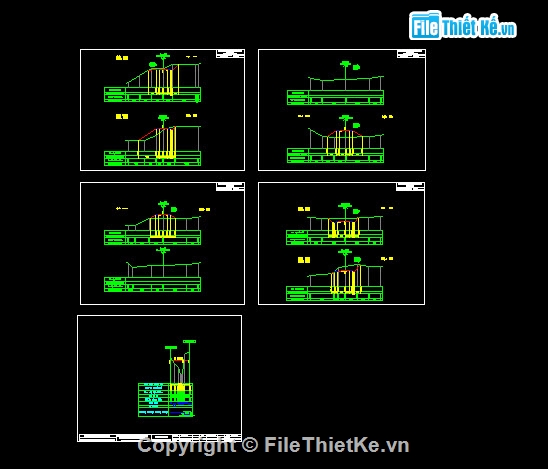

5-Đường đầu cầu: Bao gồm trắc dọc, trắc ngang đường đầu cầu...;

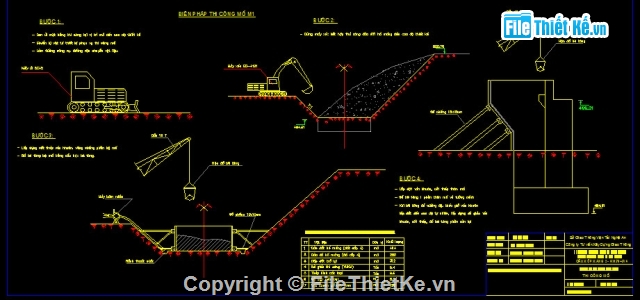

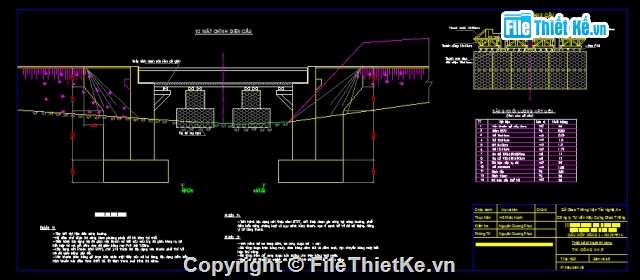

6-Tổ chức thi công: Bao gồm thi công mố, thi công nhịp...;
7-Khối lượng: Bao gồm bảng khối lượng toàn cầu;
Dưới đây là một số hình ảnh trong tập bản vẽ cầu dầm T 2 nhịp 9m đầy đủ các hạng mục:
https://uphinhnhanh.com/image/PrPYRW
https://uphinhnhanh.com/image/PrPZXh
https://uphinhnhanh.com/image/PrPhW3
https://uphinhnhanh.com/image/PrP03r
https://uphinhnhanh.com/image/PrPX6v
https://uphinhnhanh.com/image/PrPBos
https://uphinhnhanh.com/image/PrPfP9
https://uphinhnhanh.com/image/PrPkEa
