Gửi tới các bạn tập bản vẽ cầu dầm T 1 nhịp 18m đầy đủ các hạng mục bản vẽ cấu tạo cầu và bảng tính khối lượng, thuyết minh và bản tính cầu.
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ cầu dầm T 1 nhịp 18m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 9 phần:
1-Thuyết minh : Bao gồm thuyết minh cầu;

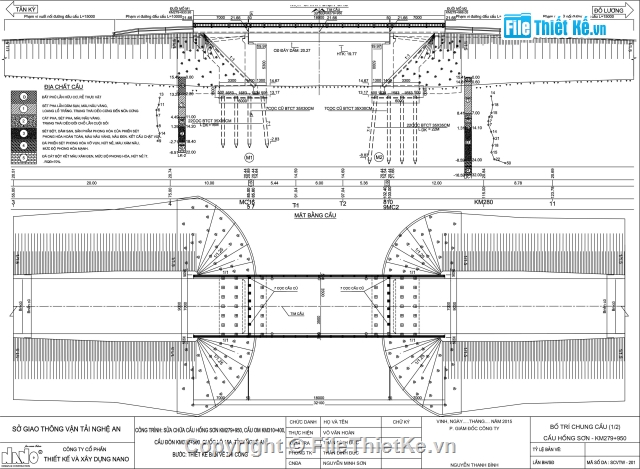

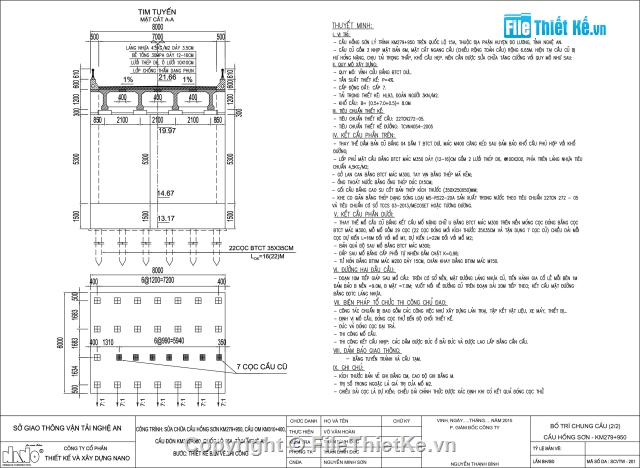

2-Phần chung: Bao gồm tiêu chuẩn kỹ thuật, bình đồ cầu, bố trí chung cầu, hiện trạng cầu... ;

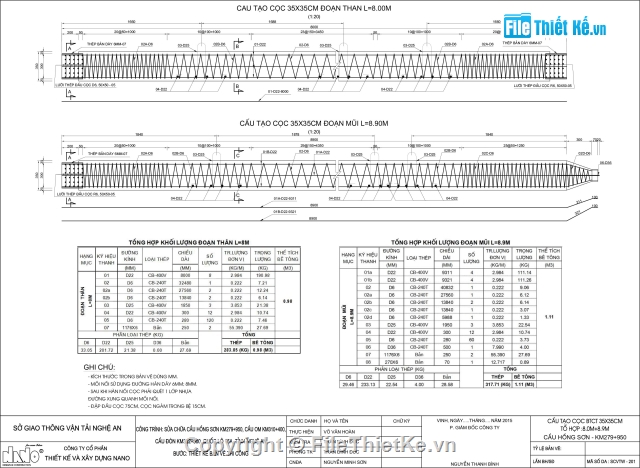

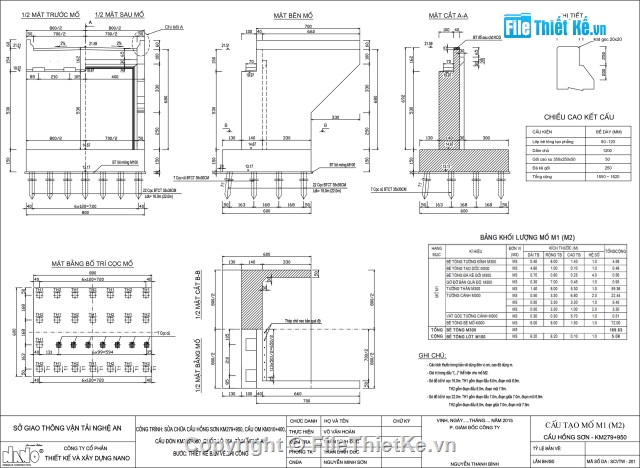

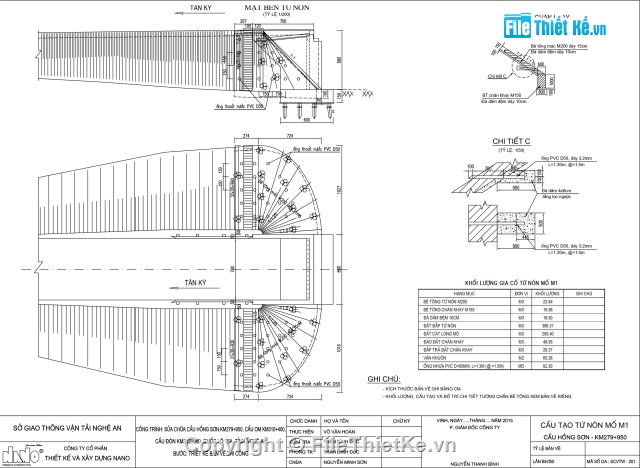

3-Kết cấu phần dưới: Bao gồm cấu tạo mố, bố trí cốt thép mố, bản quá độ, khe co giãn, cọc BTCT 35x35cm, tứ nón...;
4-Kết cấu phần trên: Bao gồm bố trí chung nhịp, kích thước chung dầm, cốt thép dầm, thoát nước mặt cầu, lan can...;
5-Đường đầu cầu: Bao gồm mặt cắt ngang đại diện, kết cấu áo đường, trắc dọc, trắc ngang đường đầu cầu...;

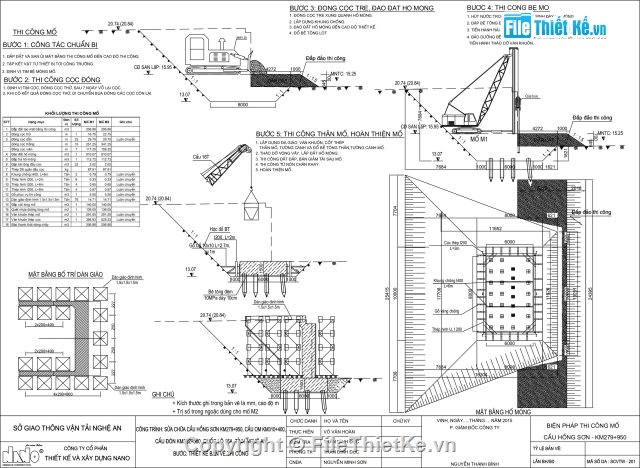

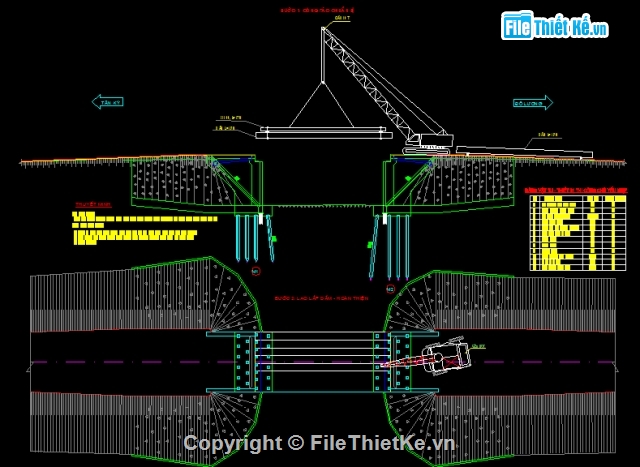

6-Tổ chức thi công: Bao gồm mặt bằng công trường, bệ đúc dầm, thi công mố, thi công nhịp...;
7-Tuyến xế, cầu tạm: Bao gồm bản vẽ cầu tạm, trắc dọc, trắc ngang tuyến xế...;

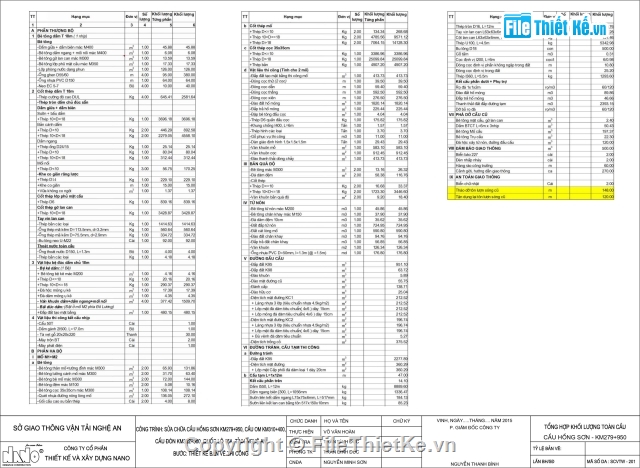

8-Khối lượng và tiến độ: Bao gồm bảng khối lượng toàn cầu, bản tiến độ thi công chỉ đạo...;
9-Bản tính cầu: Bao gồm bản tính kết cấu phần dưới và kết cấu phần trên.
Dưới đây là một số hình ảnh trong tập bản vẽ cầu dầm T 18m đầy đủ các hạng mục:
http://www.upsieutoc.com/image/pmlJa8
http://www.upsieutoc.com/image/pmlB2j
http://www.upsieutoc.com/image/pmlLbp
http://www.upsieutoc.com/image/pmlfvQ
http://www.upsieutoc.com/image/pmlltD
Nguồn: Filethietke.vn
