Gửi tới các bạn tập bản vẽ cầu dầm bản 1 nhịp 9m đầy đủ các hạng mục bản vẽ cấu tạo cầu và bảng tính khối lượng, thuyết minh và bản tính cầu.
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ cầu dầm bản 1 nhịp 9m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 7 phần:
1-Thuyết minh : Bao gồm thuyết minh cầu;

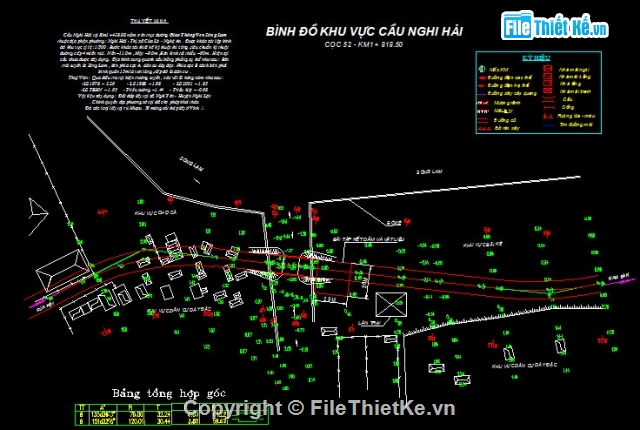

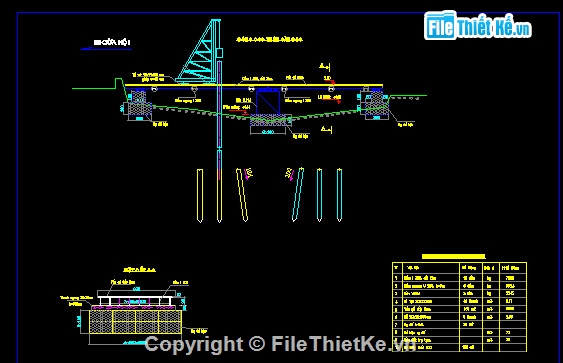

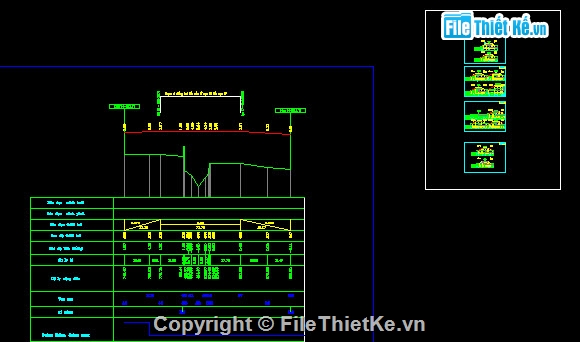

2-Phần chung: Bao gồm bình đồ cầu, bố trí chung cầu... ;

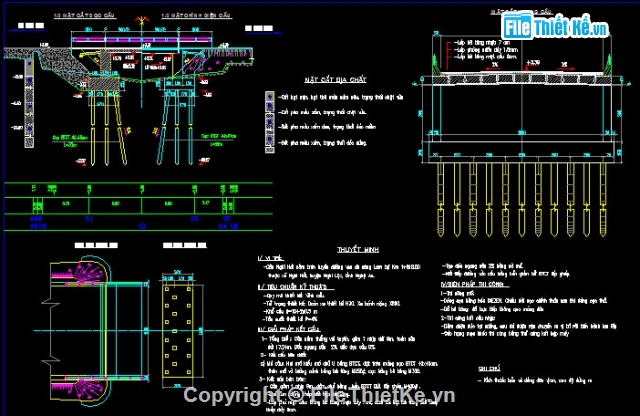

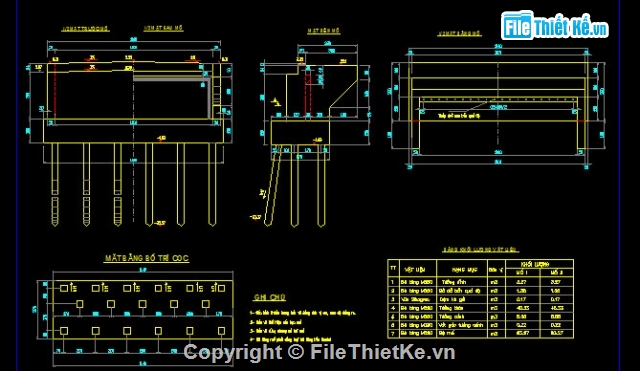

3-Kết cấu phần dưới: Bao gồm cấu tạo mố, bố trí cốt thép mố, cọc đóng, bản quá độ, tứ nón...;

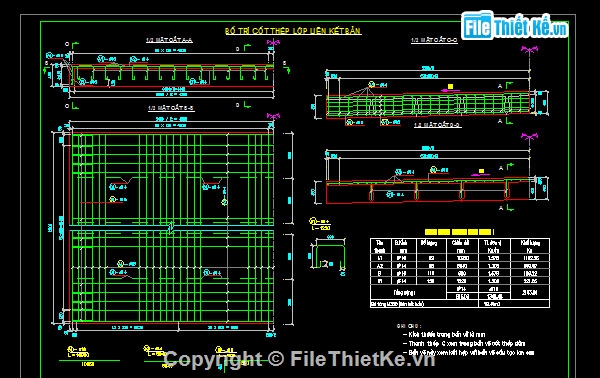

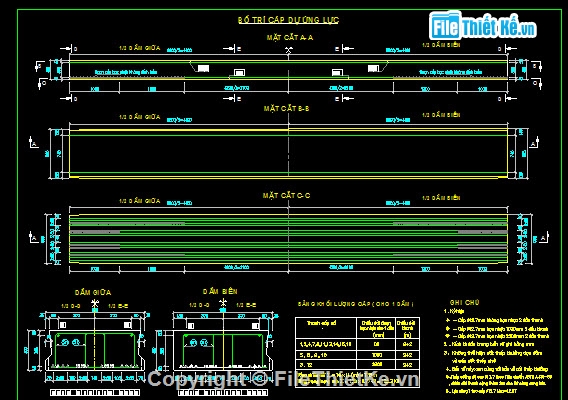

4-Kết cấu phần trên: Bao gồm cấu tạo dầm, liên kết mặt cầu, thoát nước...;

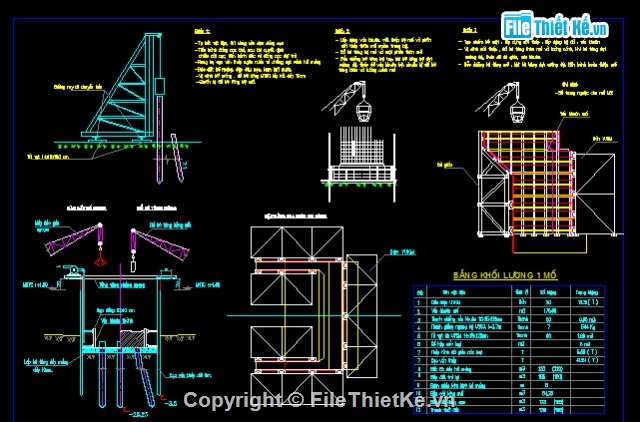

5-Tổ chức thi công: Bao gồm thi công mố, sàn đạo...;
6-Khối lượng: Bao gồm bảng khối lượng toàn cầu;
7-Bản tính cầu: Bao gồm bản tính kết cấu phần dưới.

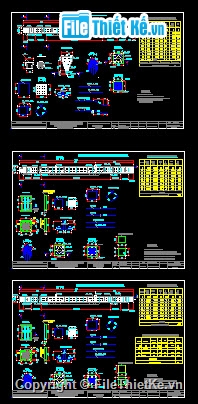

Dưới đây là một số hình ảnh trong tập bản vẽ cầu bản 1 nhịp 9m đầy đủ các hạng mục:
