Gửi tới các bạn tập bản vẽ cầu dầm bản 1 nhịp 14,6m đầy đủ các hạng mục bản vẽ cấu tạo cầu và bảng tính khối lượng, thuyết minh và bản tính cầu.
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ cầu dầm bản 1 nhịp 14,6m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 9 phần:
1-Thuyết minh : Bao gồm thuyết minh cầu và mục lục hồ sơ cầu;

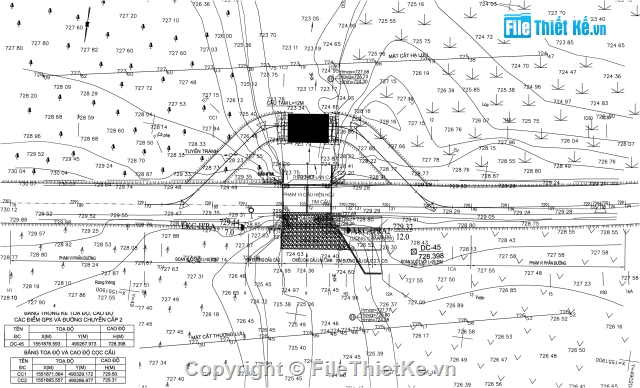

2-Phần chung: Bao gồm quy định chung, bình đồ cầu, bố trí chung cầu, sơ họa cầu cũ... ;

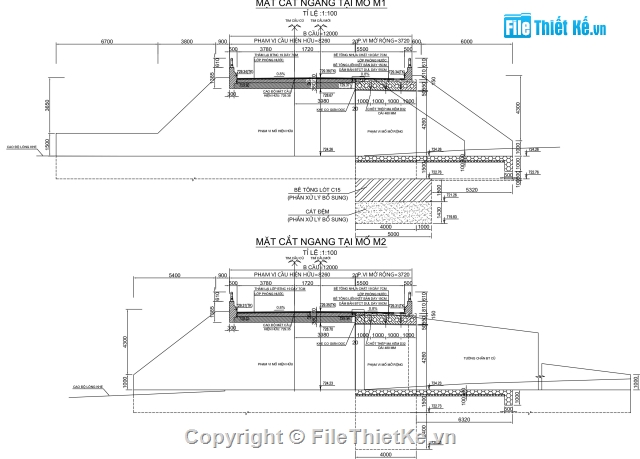

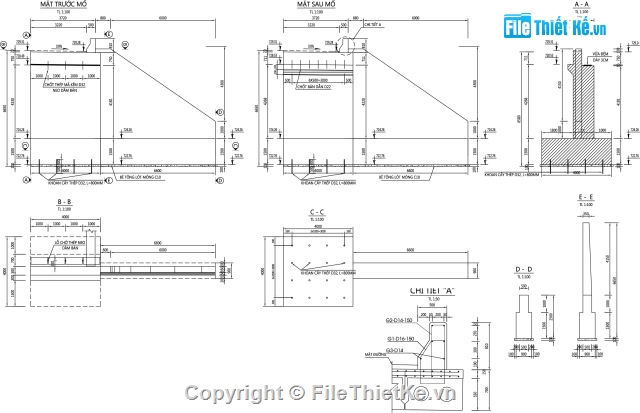

3-Kết cấu phần dưới: Bao gồm cấu tạo mố, bố trí cốt thép mố, bản quá độ, gối cầu, tứ nón...;

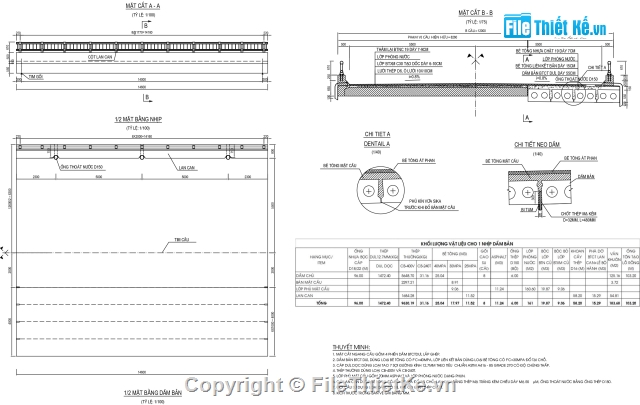

4-Kết cấu phần trên: Bao gồm bố trí chung nhịp, cấu tạo dầm, bản mặt cầu, khe co giãn, lan can...;

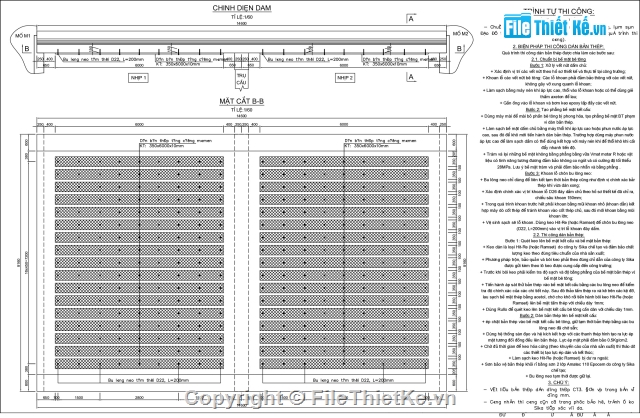

5- Dán bản thép: Bao gồm bản vẽ chi tiết, khối lượng và phương án thi công...;
6-Đường đầu cầu: Bao gồm mặt cắt ngang đại diện, trắc dọc, trắc ngang đường đầu cầu...;

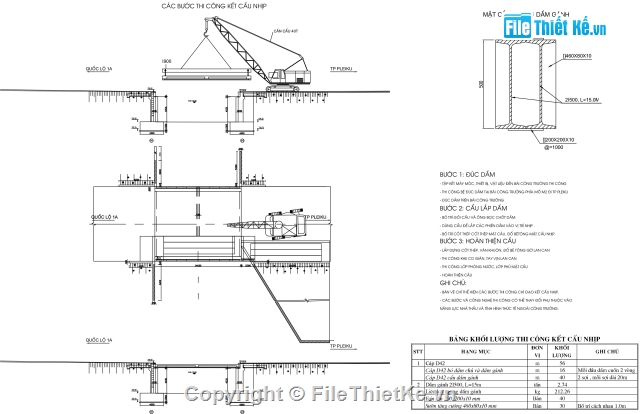

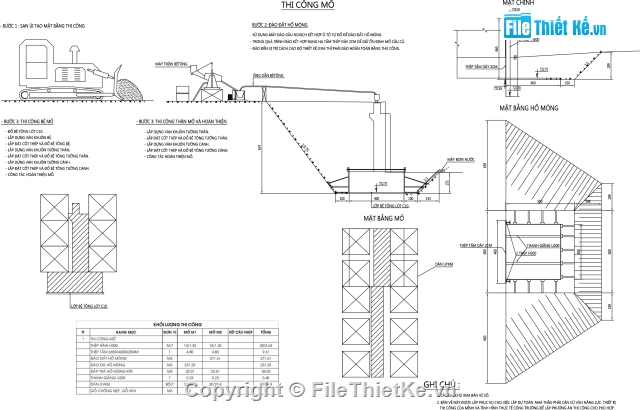

7-Tổ chức thi công: Bao gồm mặt bằng công trường, bệ đúc dầm, thi công mố, thi công nhịp...;
8-Tuyến xế, cầu tạm: Bao gồm bản vẽ cầu tạm, trắc dọc, trắc ngang tuyến xế...;

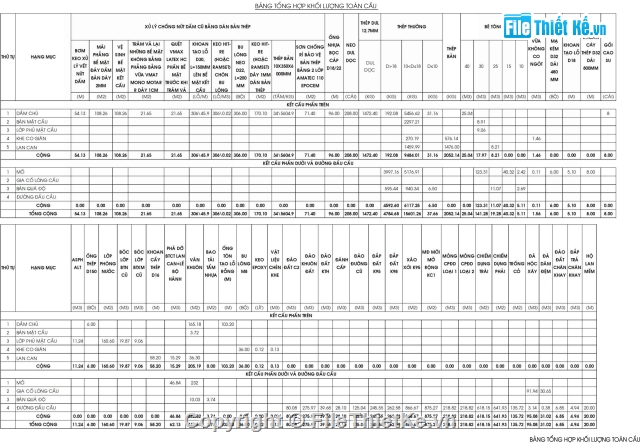

9-Khối lượng và tiến độ: Bao gồm bảng khối lượng toàn cầu, bản tiến độ thi công chỉ đạo...;

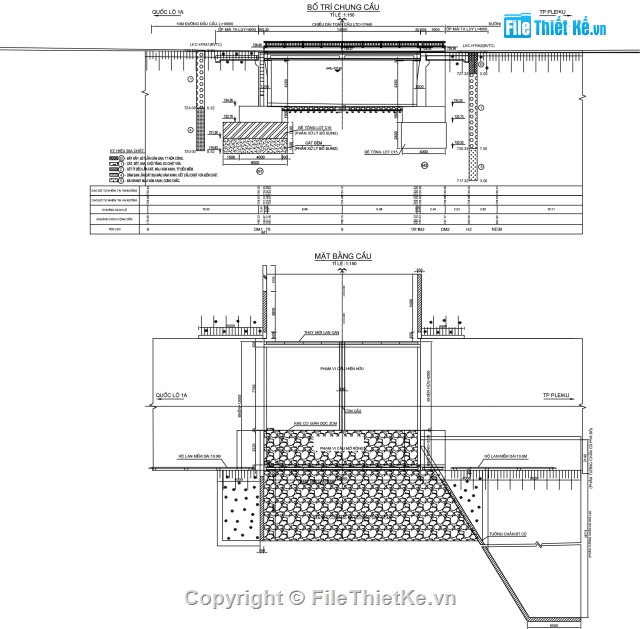

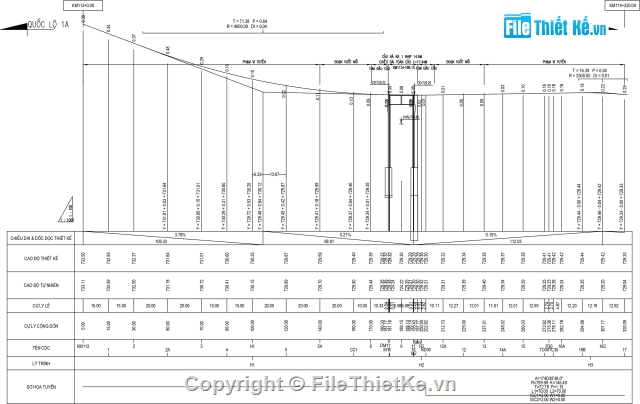

Dưới đây là một số hình ảnh trong tập bản vẽ cầu bản 1 nhịp 14,6m đầy đủ các hạng mục:
http://www.upsieutoc.com/image/pmo1XA
http://www.upsieutoc.com/image/pmo7UM
http://www.upsieutoc.com/image/pmooLU
http://www.upsieutoc.com/image/pmomnK
http://www.upsieutoc.com/image/pmoWGb
http://www.upsieutoc.com/image/pmmRCk
http://www.upsieutoc.com/image/pmmpew
http://www.upsieutoc.com/image/pmmG1t
http://www.upsieutoc.com/image/pmmLI2
Nguồn: Filethietke.vn
