Công trình gồm 4 tầng hầm và 27 tầng nổi, diện tích mỗi sàn là 1357 m2.

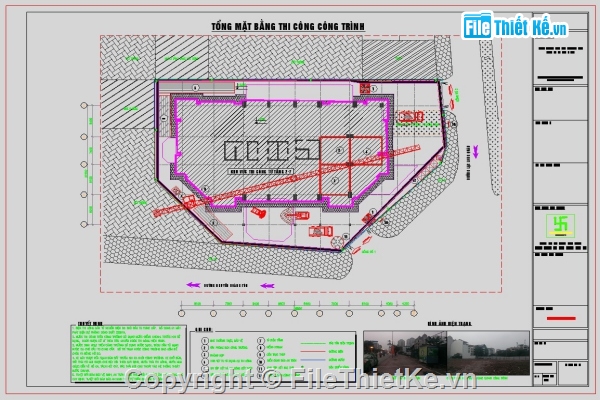

Đây là công trình có 2 mặt đường lớn và 2 mặt giáp công trình lân cận, do đó việc bố trí không gian thi công phải rất khoa học mới đảm bảo được việc triển khai thi công không bị chồng lấn các công tác dẫn đến tiến độ thi công không đảm bảo.
Nội dung hồ sơ biện pháp thi công
Hồ sơ chia sẻ đến Quý bạn đọc là file autocad. Anh em chưa đủ font cad có thể tải miễn phí font cad full để có thể xem bản vẽ được đầy đủ.
1. Thi công phần cọc, tường vây

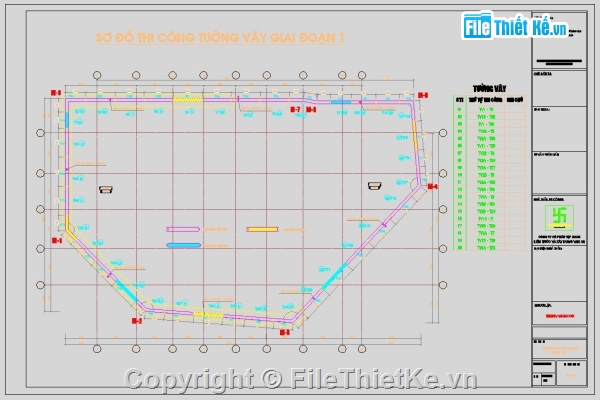

Bao gồm các bản vẽ tổng mặt bằng cấp điện công trường, trình tự thi công, mặt bằng thi công cọc khoan nhồi, quy trình thi công cọc, tường vây. Biện pháp an toàn lao động, biện pháp đảm bảo an toàn điện và đảm bảo an toàn và vệ sinh môi trường trong công tác thi công phần cọc, tường vây.
2. Thi công phần ngầm

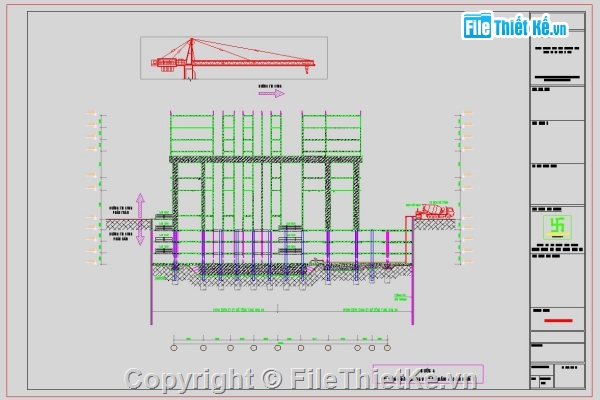

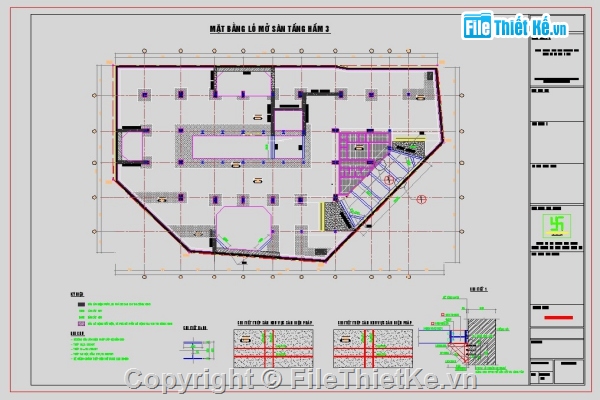

Phần ngầm thi công theo phương pháp top – down. Bao gồm các bản vẽ mặt bằng đào đất giai đoạn 1, thi công sàn hầm 1, thi công sàn tầng 1. Bản vẽ biện pháp thi công đào đất giai đoạn 2, thi công sàn hầm 2, thi công sàn tầng 2, …
3. Thi công phần thân
Bao gồm bản vẽ tổng mặt bằng kết cấu phần thân công trình, mặt bằng giáo chống, mặt bằng đổ bê tông tầng điển hình. Mặt bằng trắc đạc công trình, thi công cột dầm sàn lõi vách thang máy. Biện pháp bố trí giáo bao che ngoài nhà, biện pháp vận chuyển vật tư lên cao. Biện pháp an toàn cho khu vực thang, vận thăng và lỗ mở trên sàn.
4. Hồ sơ thi công hoàn thiện kiến trúc công trình
Bao gồm các bản vẽ biện pháp quy trình thi công xây trát. Biện pháp quy trình sơn trần và tường, trát ốp lát. Thi công lắp dựng trần thạch cao, sơn tường ngoài nhà, thi công chống mối. Biện pháp vệ sinh và an toàn trên công trường, … Hồ sơ bao gồm 92 bản vẽ.
