bản vẽ biện pháp thi công nhà dân dụng
Bản vẽ có rất nhiều biện pháp thi công và xử lý xự cố khi thi công nhà dân dụng. Các biện pháp đều được vẽ và minh họa hình ảnh rõ ràng cùng ghi chú cụ thể, rất đơn giản cho công tác áp dụng và thực hiện. Sau đây là một vài biện pháp thi công tiêu biểu:

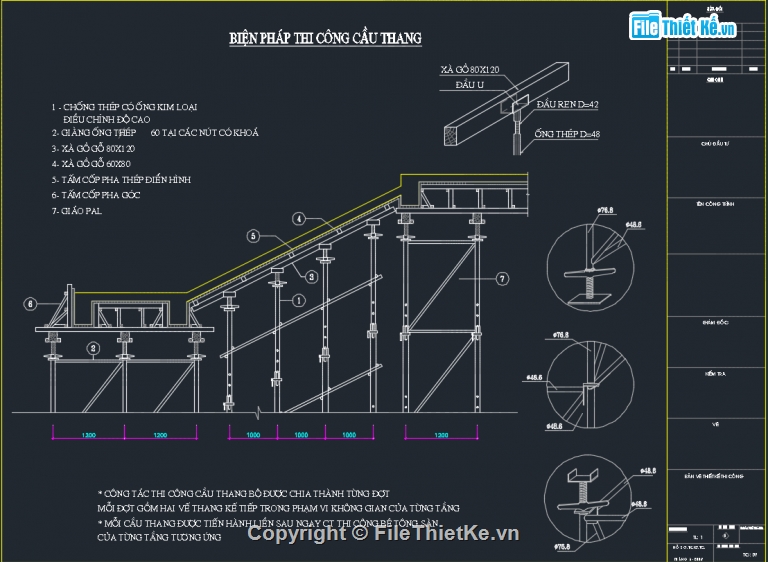

Biện pháp thi công cầu thang
-
Chống thép có ống kim loại điều chỉnh độ cao
-
Giằng ống thép 60 tại các nút có khóa
-
Xà gồ gỗ 80×120
-
Xà gồ gỗ 60×80
-
Tấm cốp pha thép điển hình
-
Tấm cốp pha góc
-
Giáo PAL
Công tác thi công cầu thang bộ được chia thành từng đợt, mỗi đợt gồm hai vế thang kế tiếp trong phạm vi không gian của từng tầng
Mỗi cầu thang được tiến hành liền sau ngay thi công bê tông sàn của từng phần tương ứng

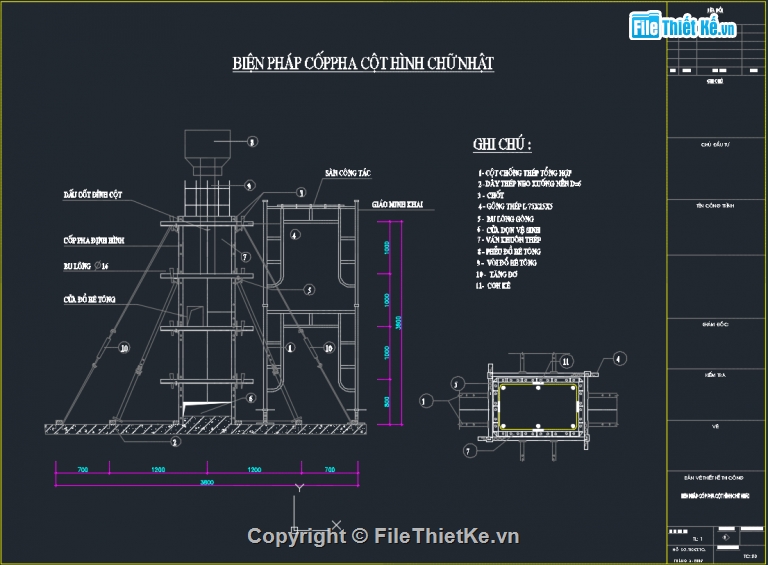

Biện pháp cốp pha hình chữ nhật
-
Cột chống thép tổng hợp
-
Dây thép neo xuống nền D = 6
-
Chốt
-
Gông thép L75x25x5
-
Bu lông gông
-
Cửa dọn vệ sinh
-
Ván khuôn thép
-
Phếu đổ bê tông
-
Vòi đổ bê tông
-
Tăng đơ
-
Con kê

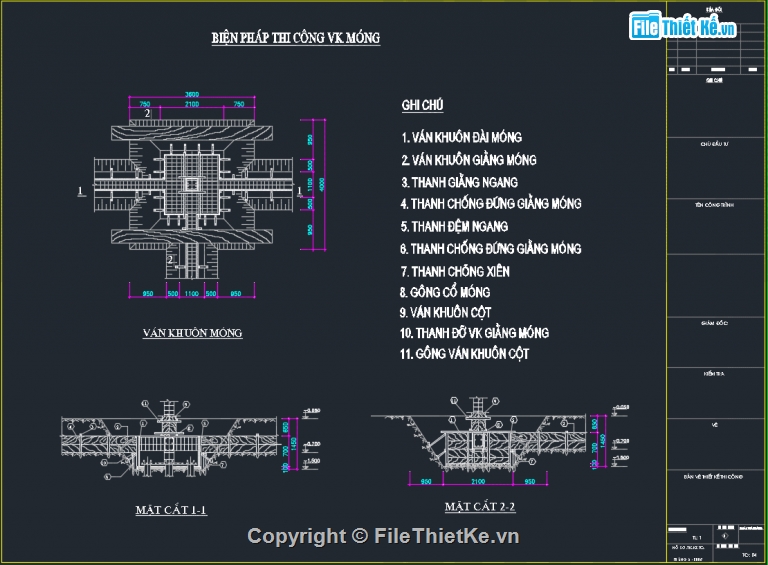

Biện pháp thi công ván khuôn móng
-
Ván khuôn đài móng
-
Ván khuôn giằng móng
-
Thanh giằng ngang
-
Thanh chống đứng giằng mings
-
Thanh đệm ngang
-
Thanh chống đứng giằng móng
-
Thanh chống xiên
-
Gông cổ móng
-
Ván khuân cột
-
Thanh đỡ vk giằng móng
-
Gông ván khuôn cột

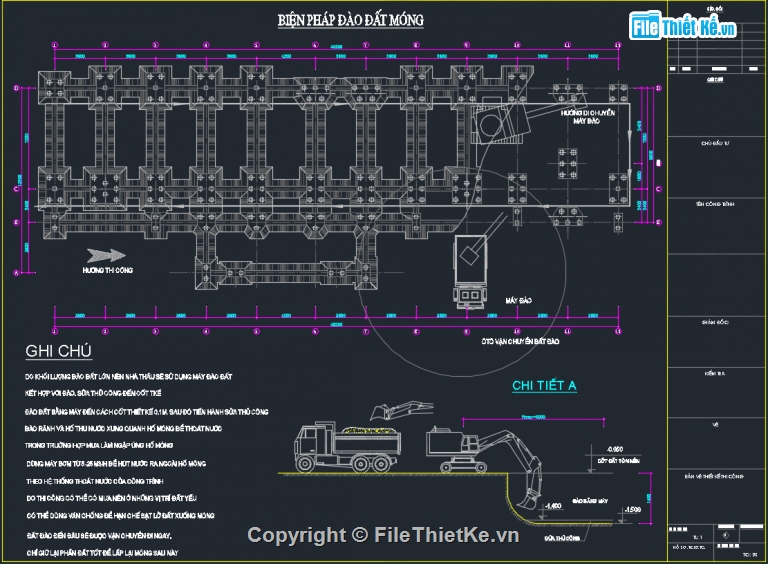

Biện pháp đào đất móng

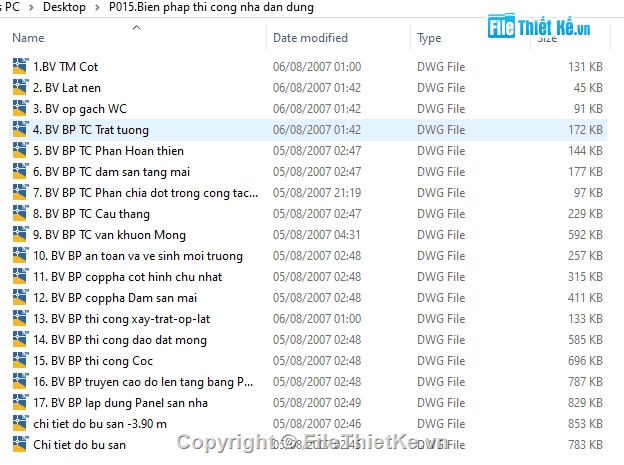

Và còn rất nhiều các biện pháp thi công khác có trang file AutoCad má tôi gửi nhé.
