Bản vẽ thiết kế xưởng chính, nhà máy sản xuất.
Thông số thiết kế xưởng chính như sau:
- Kích thước khung chính: 72x216m
- Kích thước phủ bì (bao gồm 2 gian phụ): 92x216m
- 1 tầng 2 nhịp kích thước: 35+37 = 72
Thông tin kết cấu:
- Móng cọc PHC350
- Khung thép tiền chế:
+ Bước chính khung ngang: 02 trục: 35 + 37 = 72m // Bổ sung 2 gian phụ: 10 + 35 + 37 +10 = 92m
+ Bước khung dọc: Khung điển hình 9m.
- Cột biên khung chính: H(600-950)x300x10x12
- Cột giữa khung chính: H600x300x10x12
- Cột hồi: H400x300x8x10
- Xà gồ mái: Z250x78x72x20x2
....

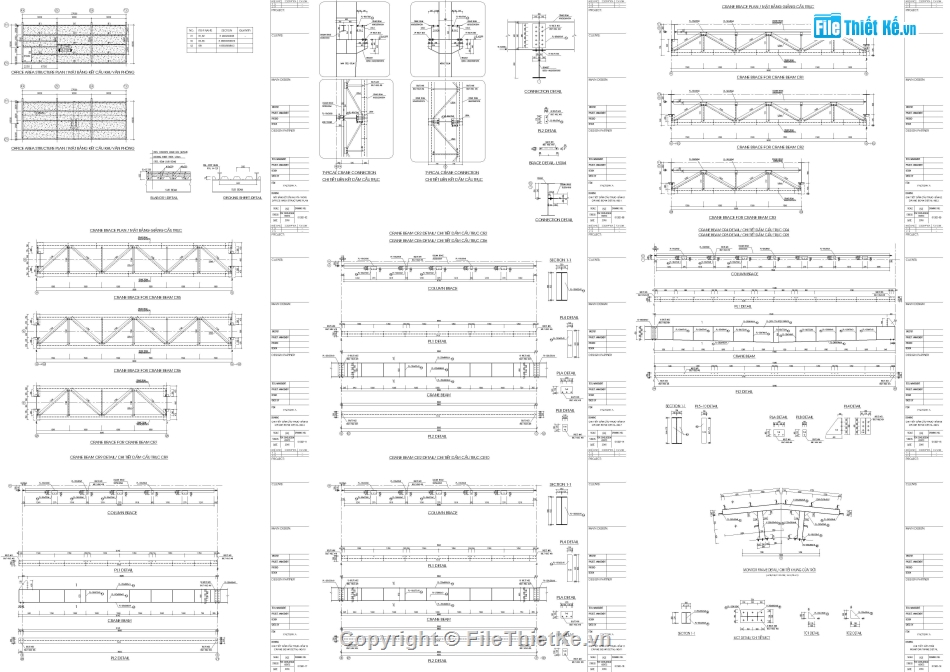

Hồ sơ bản vẽ kết cấu giai đoạn thiết kế thi công bao gồm:
- Ghi chú chung
- Chi tiết cọc D350

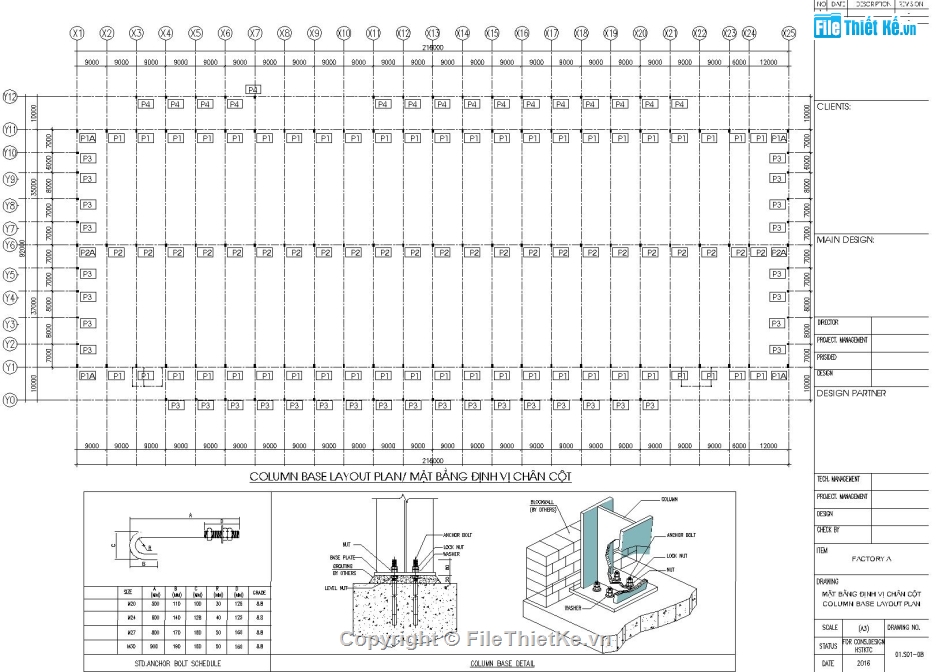

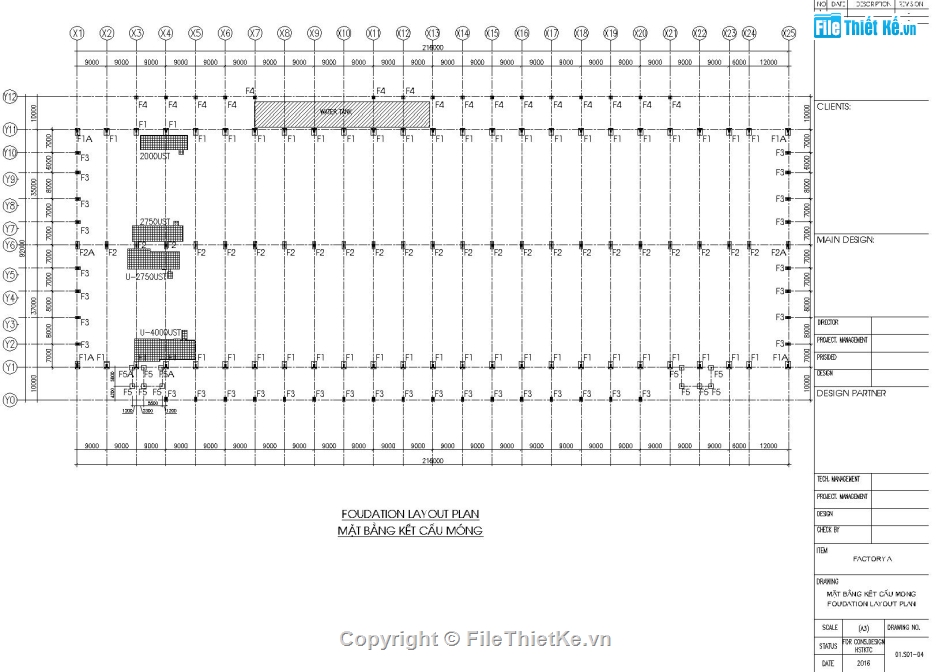

- Thiết kế móng, nền: Mặt bằng, chi tiết móng, giằng móng, chi tiết nền ...

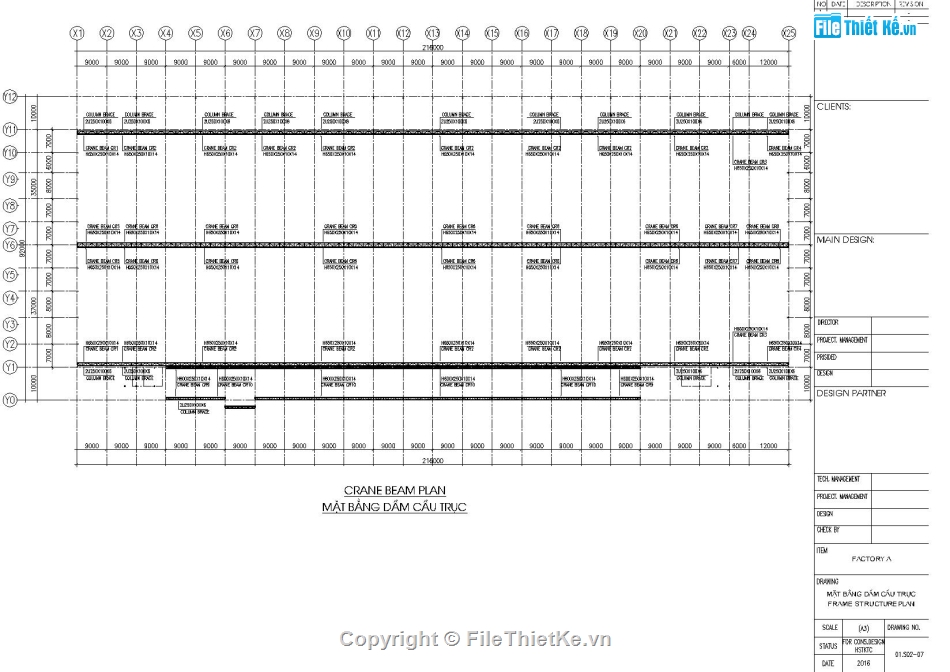

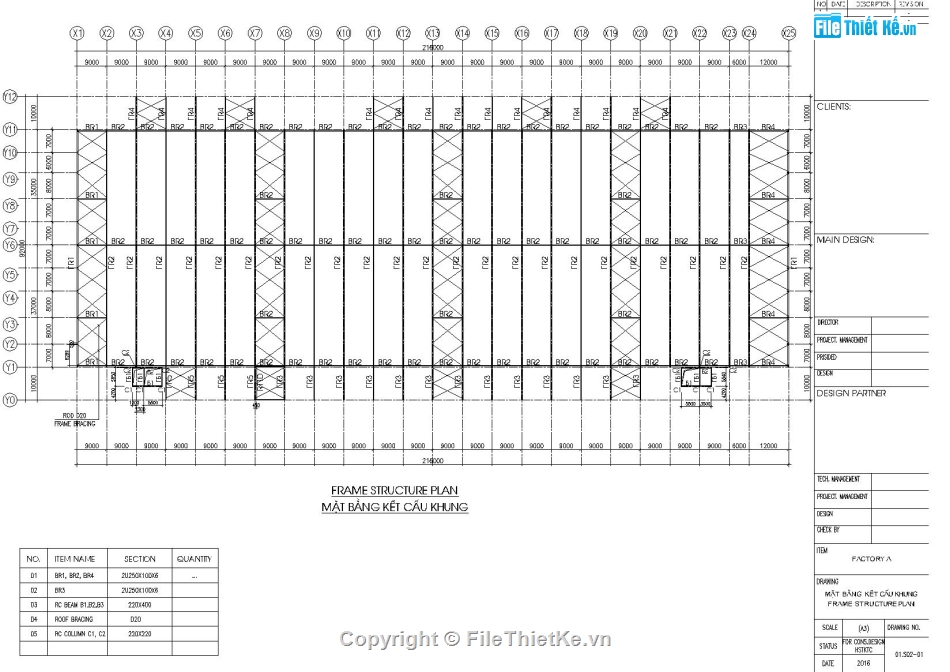

- Thiết kế khung thép: Chi tiết khung chính, Chi tiết dầm đỡ cầu trục

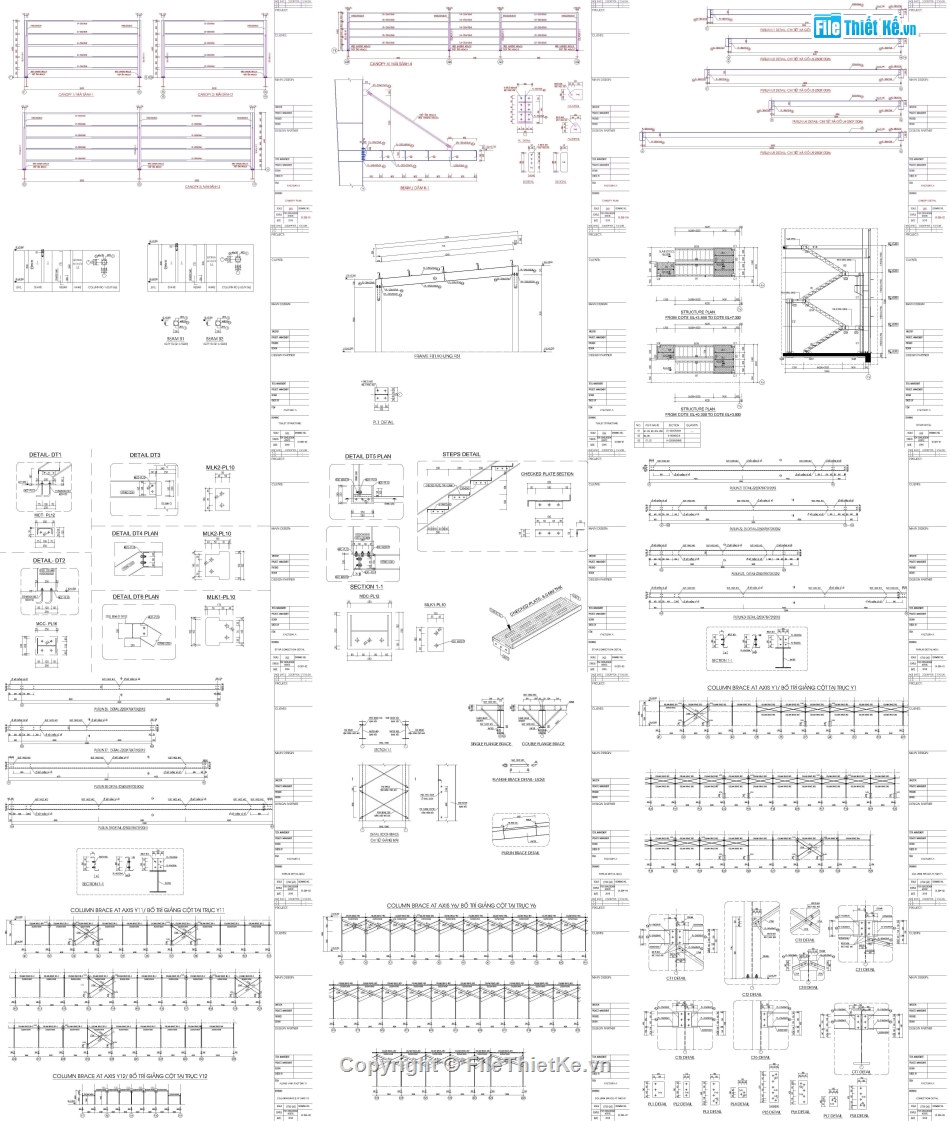

- Bản vẽ Shop cấu kiện tiền chế.
- Bản vẽ xà gồ: Xà gồ mái, xà gồ thưng tường ...
- Bản vẽ chi tiết thang
- Bản vẽ chi tiết mái sảnh
