THUYẾT MINH
BÀI TẬP LỚN KẾT CẤU THÉP 1
Đề bài:
Thiết kế 1 sàn công tác có kích thước BxL chiều cao sàn H
-
Mặt sàn thép tấm
-
Chiều dài nhịp tối thiểu Bmin = 5.3 m
-
Chiều dài nhịp thông thủy Btt = 10.3 m
-
Chiều cao thông thủy Htt = 6.54 m
-
Chiều cao sàn H = 7.4 m
-
Số khung n = 10
-
Bước khung L2 = 7.3 m
-
Tải trọng q = 7.1 T/m2
-
Thép CCT 34
-
Liên kết bu lông 5.6
Cho biết:
-
f = 210 N/mm2 = 2100 dan/cm2 = 210.103 kn/m2
-
Với bu lông 5.6 => Hệ số điều kiện làm việc gc = 0.9
-
Độ võng cho phép:
-
Đối với dầm phụ [D/l] : 1/250
-
Đối với dầm chính [D/l] : 1/400
-
Đối với sàn thép [D/l] : 1/150
-
Hệ số vượt tải: hoạt tải = 1,2, tỹnh tải =1,05
-
Hệ số kể đến phát triển biến dạng dọc C = 1,12
-
E= 2,1.106 kg/cm2 = 7,85 T/m3
Nhiệm vụ:
-
Thiết kế mặt bằng kết cấu
-
Tính tải trọng tác động vào kết cấu (2 khoang)
-
Thiết kế: 1 dầm phụ, 2 dầm chính, 1 cột
-
Lựa chọn tiết diện
-
Kiểm toán: bền, ổn định, chuyển vị
-
Thiết kế liên kết:
-
Nối dầm
-
Dầm phụ - dầm chính
-
Dầm chính – cột

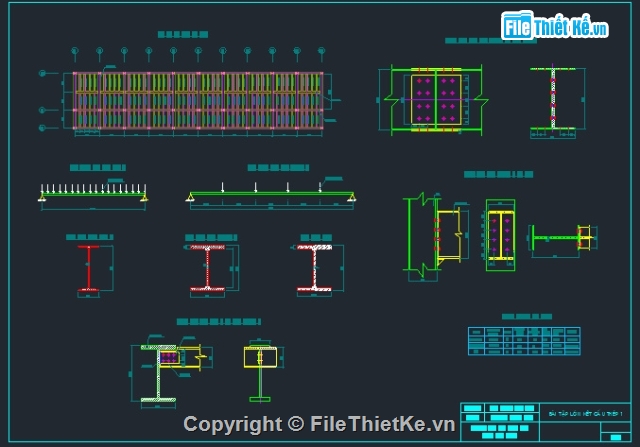

Trình bày:
-
Các mặt bằng: cột, kết cấu
-
Mặt cắt
-
Chi tiết: dầm phụ, dầm chình, cột
-
Bảng tổng hợp khối lượng tòa nhà
-
Thuyết minh A4
-
Giới thiệu công trình
-
Tải trọng đầu vào
-
Thiết kế
